convexHull

들로네 삼각분할의 컨벡스 헐

구문

C = convexHull(DT)

[C,v] = convexHull(DT)

설명

C = convexHull(DT)는 들로네 삼각분할의 컨벡스 헐 꼭짓점을 반환합니다.

[C,v] = convexHull(DT)는 컨벡스 헐에 의해 경계가 지정된 면적 또는 부피도 반환합니다.

예제

2차원 들로네 삼각분할(Delaunay Triangulation)

2차원 들로네 삼각분할의 컨벡스 헐을 계산하고 플로팅합니다.

2차원 점 집합에서 들로네 삼각분할을 만듭니다.

rng default;
x = rand([10,1]);
y = rand([10,1]);
DT = delaunayTriangulation(x,y);

컨벡스 헐을 계산합니다.

C = convexHull(DT);

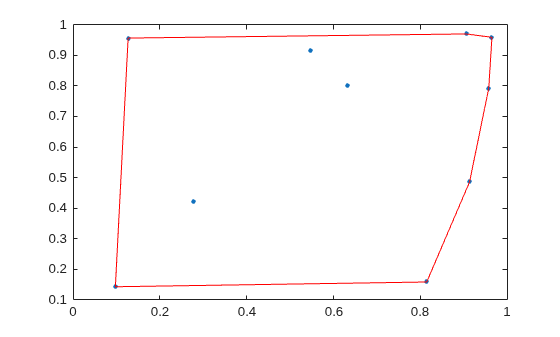

삼각분할을 플로팅하고 컨벡스 헐을 빨간색으로 강조 표시합니다.

plot(DT.Points(:,1),DT.Points(:,2),'.','MarkerSize',10)
hold on
plot(DT.Points(C,1),DT.Points(C,2),'r')

3차원 들로네 삼각분할(Delaunay Triangulation)

3차원 들로네 삼각분할의 컨벡스 헐을 계산하고 플로팅합니다.

3차원 점 집합에서 들로네 삼각분할을 만듭니다.

rng('default');
P = rand([25,3]);
DT = delaunayTriangulation(P);

컨벡스 헐과 컨벡스 헐에 의해 경계가 지정된 부피를 계산합니다.

[C,v] = convexHull(DT);

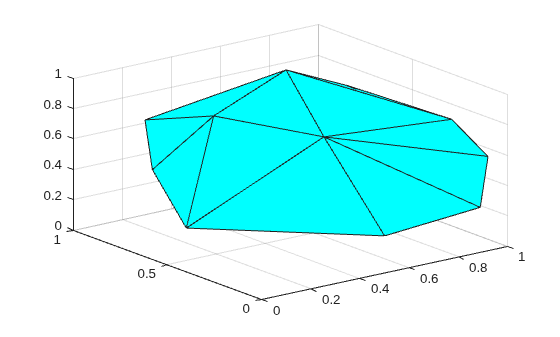

부피를 표시하고 컨벡스 헐을 플로팅합니다.

v

v =
0.3943

trisurf(C,DT.Points(:,1),DT.Points(:,2),DT.Points(:,3), ...
       'FaceColor','cyan')

입력 인수

DT — 들로네 삼각분할(Delaunay Triangulation)

스칼라

들로네 삼각분할로, 스칼라 delaunayTriangulation 객체로 지정됩니다.

데이터형: delaunayTriangulation

출력 인수

C — 컨벡스 헐 꼭짓점

열 벡터 | 행렬

컨벡스 헐 꼭짓점으로, 꼭짓점 ID로 구성된 열 벡터 또는 행렬로 반환됩니다.

• DT가 2차원 삼각분할인 경우 C는 컨벡스 헐 주변의 꼭짓점 ID 시퀀스를 포함하는 열 벡터입니다. 꼭짓점 ID는 Points 속성에 있는 꼭짓점의 행 번호입니다.

• DT가 3차원 삼각분할인 경우 C는 컨벡스 헐에 있는 삼각형 꼭짓점의 연결 목록이 포함된 3열 행렬입니다.

데이터형: double

v — 면적 또는 부피

스칼라

컨벡스 헐의 면적 또는 부피로, 스칼라로 반환됩니다.

데이터형: double

확장 기능

스레드 기반 환경
MATLAB®의 backgroundPool을 사용해 백그라운드에서 코드를 실행하거나 Parallel Computing Toolbox™의 ThreadPool을 사용해 코드 실행 속도를 높일 수 있습니다.

버전 내역

R2013a에 개발됨

참고 항목

delaunayTriangulation
