comet

2차원 혜성(Comet) 모양 플롯

구문

comet(y)

comet(x,y)

comet(x,y,p)

comet(ax,x,y,p)

설명

comet(y)는 y에 지정된 데이터를 각 값의 인덱스에 대해 혜성 모양 플롯으로 표시합니다. 혜성은 마커(머리)와 데이터 점을 따라 늘어나는 선을 추적하는 선(꼬리)으로 구성된 애니메이션입니다. 혜성의 꼬리는 전체 함수를 추적하는 실선입니다.

comet(x,y)는 y를 x에 대해 혜성 모양 플롯으로 표시합니다.

comet(x,y,p)는 혜성의 몸통 길이를 지정합니다. 혜성의 몸통은 혜성의 머리가 사라지기 전에 머리를 뒤따라 가는 세그먼트(다른 색으로 표시됨)입니다. 몸통 길이는 p*length(y)로, 여기서 p는 [0, 1) 범위의 스칼라입니다.

comet(ax,x,y,p)는 ax로 지정된 좌표축에 혜성을 플로팅합니다.

예제

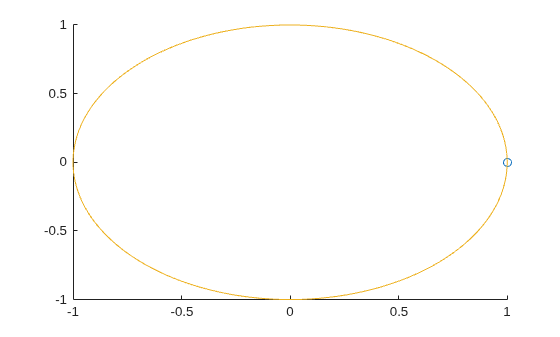

혜성 모양 플롯 만들기

x의 데이터에 대해 y의 데이터를 혜성 모양 플롯으로 만듭니다. y를 0과 $2\pi$ 사이의 입력값에 대한 사인 함수 값으로 구성된 벡터로 만듭니다. x를 0과 $2\pi$ 사이의 입력값에 대한 코사인 함수 값으로 구성된 벡터로 만듭니다. 값과 값 사이에 $\pi /100$ 증분을 사용합니다. 그런 다음, 데이터를 플로팅합니다.

t = 0:pi/100:2*pi;
y = sin(t);
x = cos(t);
comet(x,y)

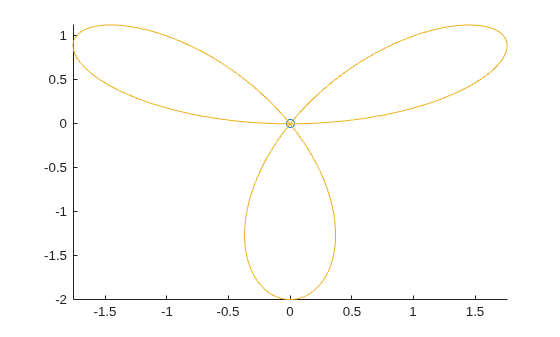

혜성 몸통 길이 제어하기

혜성 모양 플롯을 만들고 스케일링 인자 입력값 p를 설정하여 혜성 몸통 길이를 지정합니다. 혜성의 몸통은 혜성의 머리가 사라지기 전에 머리를 뒤따라 가는 세그먼트(다른 색으로 표시됨)입니다.

x와 y를 0과 $4\pi$ 사이의 입력값에 대한 삼각 함수로 구성된 벡터로 만듭니다. 혜성 몸통 길이가 0.5*length(y)가 되도록 p를 0.5로 지정합니다. 그런 다음, 데이터를 플로팅합니다.

t = 0:pi/50:4*pi;
x = -sin(t) - sin(t/2);
y = -cos(t) + cos(t/2);
p = 0.5;
comet(x,y,p)

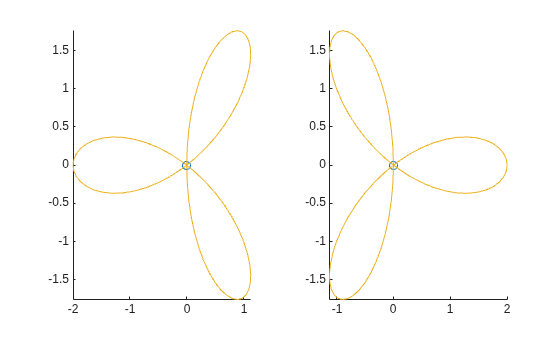

지정된 좌표축에 플롯 만들기

각 플롯에 대해 대상 좌표축을 지정하여 타일 형식 차트 레이아웃에 두 개의 혜성 모양 플롯을 만듭니다. 두 개의 데이터 세트 x1, y1 및 x2, y2를 0과 $4\pi$ 사이의 입력값에 대한 삼각 함수로 구성된 벡터로 만듭니다. 몸통 길이가 0.25*length(y)가 되도록 몸통 길이 스케일링 인자 p를 0.25로 지정합니다.

t = 0:pi/20:4*pi;
x1 = -cos(t) + cos(t/2);
y1 = -sin(t) - sin(t/2);
x2 =  cos(t) - cos(t/2);
y2 = -sin(t) - sin(t/2);
p = 0.25;

두 Axes 객체를 ax1과 ax2로 지정합니다. Axes 객체를 comet에 대한 첫 번째 입력 인수로 포함하여 각 혜성 모양 플롯에 대상 좌표축을 지정합니다.

tiledlayout(1,2);
ax1 = nexttile;
ax2 = nexttile;

comet(ax1,x1,y1,p)
comet(ax2,x2,y2,p)

입력 인수

y — y 값

벡터

y 값으로, 스칼라 또는 벡터로 지정됩니다. 특정 x 값에 대해 플로팅하려면 x도 지정해야 합니다. ax에 대해 지리 좌표축을 지정하는 경우 y는 경도(단위: 도)를 나타냅니다.

x — x 값

벡터

x 값으로, 벡터로 지정됩니다. x와 y는 길이가 같아야 합니다. ax에 대해 지리 좌표축을 지정하는 경우 x는 위도(단위: 도)를 나타냅니다.

p — 혜성 몸통 길이 스케일링 인자

0.1 (디폴트 값) | [0, 1) 범위의 스칼라

혜성 몸통 길이 스케일링 인자로, [0, 1) 범위의 값으로 지정합니다. 혜성 몸통 길이는 p*length(y)입니다.

ax — 대상 좌표축

Axes 객체 | GeographicAxes 객체

대상 좌표축으로, Axes 객체 또는 GeographicAxes 객체로 지정됩니다.

제한 사항

• 혜성 모양 플롯은 데이터팁을 지원하지 않습니다.

확장 기능

GPU 배열

Parallel Computing Toolbox™를 사용해 GPU(그래픽스 처리 장치)에서 실행하여 코드 실행 속도를 높일 수 있습니다.

comet 함수는 GPU 배열 입력값을 지원하지만 다음과 같은 사용법 관련 참고 및 제한 사항이 있습니다.

• 이 함수는 GPU 배열을 받지만 GPU에서 실행되지는 않습니다.

자세한 내용은 GPU에서 MATLAB 함수 실행하기 (Parallel Computing Toolbox) 항목을 참조하십시오.

분산 배열

Parallel Computing Toolbox™를 사용하여 대규모 배열을 클러스터의 결합된 메모리에 걸쳐 분할할 수 있습니다.

사용법 관련 참고 및 제한 사항:

• 이 함수는 분산 배열에 대해 연산을 수행하지만 클라이언트 측의 MATLAB^®에서 실행됩니다.

자세한 내용은 분산 배열을 사용하여 MATLAB 함수 실행 (Parallel Computing Toolbox) 항목을 참조하십시오.

버전 내역

R2006a 이전에 개발됨

참고 항목

comet3 | animatedline
