imaqmontage

이미지 프레임의 시퀀스를 몽타주로 표현

페이지 내 모두 축소

구문

imaqmontage(frames)
imaqmontage(obj)
imaqmontage(...,CLIM)
imaqmontage(...,'CLim',CLIM,'Parent',PARENT)
h = imaqmontage(...)

설명

imaqmontage(frames)는 imagesc 함수를 사용하여 MATLAB® 그림 창에 이미지 프레임의 몽타주를 표시합니다.

imaqmontage(obj)는 비디오 입력 객체 obj에서 getsnapshot 함수를 호출하고 imagesc 함수를 사용하여 MATLAB 그림 창에 단일 이미지 프레임을 표시합니다.

imaqmontage(...,CLIM)는 이미지 프레임의 몽타주를 표시합니다. 예를 들어, 12비트 형식으로 데이터를 제공하는 장치를 사용하여 작업하는 경우와 같이 이미지 데이터의 크기를 과도하게 키우는 것이 위험한 경우 CLIM를 사용하여 크기 조정 값을 지정합니다.

imaqmontage(...,'CLim',CLIM,'Parent',PARENT) 여기서 CLIM는 이전에 언급된 것과 같고, PARENT는 몽타주가 표시되는 위치를 지정할 수 있는 유효한 AXES 객체입니다. 하나 또는 두 개의 속성/값 쌍을 지정할 수 있습니다.

예제

h = imaqmontage(...)는 몽타주를 포함하는 이미지 객체에 대한 핸들을 반환합니다.

예제

모두 축소

라이브 스크립트 열기

비디오 입력 객체를 구성합니다. 명령을 실행할 때는 자신의 adaptorname, deviceID, format를 사용하세요. 시스템에서 사용 가능한 어댑터와 장치를 확인하려면 먼저 imaqhwinfo 함수를 사용할 수 있습니다.

imaqhwinfo
ans = struct with fields:
    InstalledAdaptors: {'demo'  'gentl'  'gige'  'kinect'  'matrox'  'winvideo'}
        MATLABVersion: '25.1 (R2025a)'
          ToolboxName: 'Image Acquisition Toolbox'
       ToolboxVersion: '25.1 (R2025a)'


vidobj = videoinput('winvideo', 2, 'RGB24_800X600');

수집을 시작하고 기록된 데이터에 접근합니다.

start(vidobj);
data = getdata(vidobj);

축 객체를 생성합니다.

a = axes;

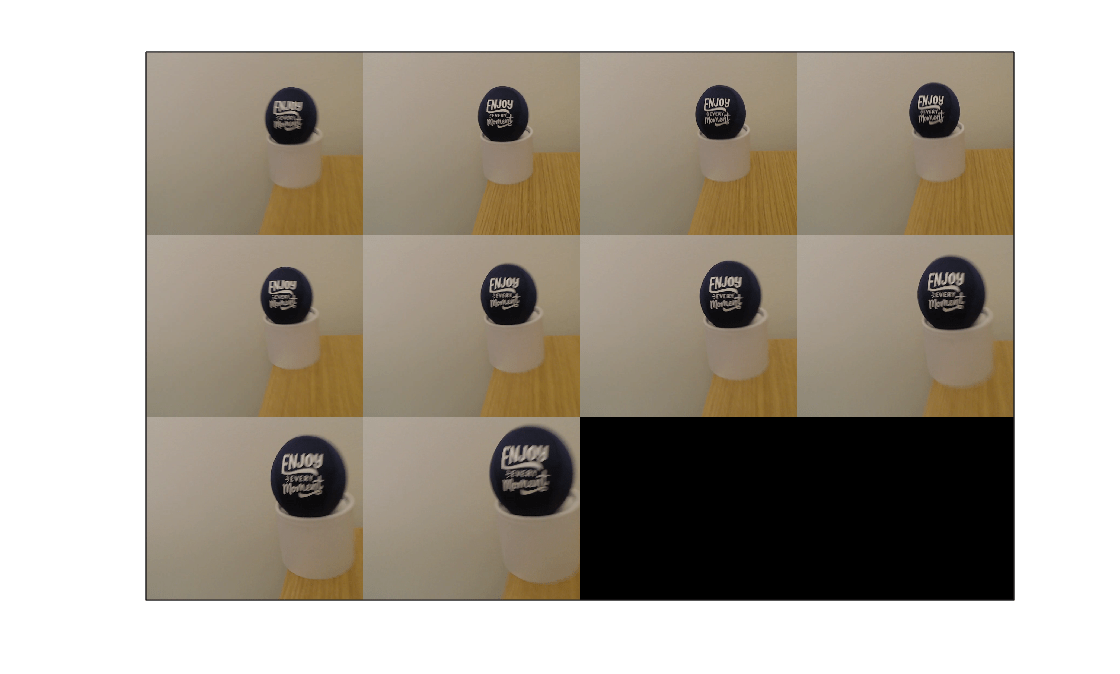

수집한 각 이미지 프레임을 a 축에 표시합니다.

imaqmontage(data, 'Parent', a)

Figure contains an axes object. The axes object contains an object of type image.

메모리에서 비디오 입력 객체를 제거합니다.

delete(vidobj);

입력 인수

모두 축소

H×W×B 또는 H×W×B×F 배열로 지정된 이미지 데이터:

H

객체의 ROIPosition 속성에 지정된 이미지 높이

W

객체의 ROIPosition 속성에 지정된 이미지 너비

B

NumberOfBands 속성에 지정된 색 대역 수

F

반환된 프레임 수

frames는 getdata, peekdata, 또는 getsnapshot가 반환하는 모든 데이터 세트가 될 수 있습니다.

1x1 비디오 입력 객체로 지정된 비디오 입력 객체입니다. videoinput 함수를 사용하여 비디오 입력 객체를 생성할 수 있습니다. imaqmontage는 비디오 입력 객체 obj에 getsnapshot 함수를 호출하고, imagesc 함수를 사용하여 MATLAB 그림 창에 단일 이미지 프레임을 표시합니다.

예: videoinput("matrox")

[CLOW CHIGH] 형태의 2개 요소 벡터로 지정되는 이미지 색상 제한입니다. 여기서 CHIGH는 CLOW보다 큽니다. 예를 들어, 12비트 형식으로 데이터를 제공하는 장치로 작업하는 경우처럼 이미지 데이터의 크기를 과도하게 키우는 것이 위험한 경우 색상 한계를 지정하려면 CLIM를 사용합니다.

몽타주가 표시되는 Axes 객체입니다.

출력 인수

모두 축소

몽타주를 포함하는 Image 객체는 이미지 객체 핸들로 반환됩니다. 몽타주 이미지를 만든 후 h를 사용하여 몽타주 이미지의 속성을 설정합니다.

버전 내역

R2006a 이전에 개발됨
