medfilt3

3차원 중앙값 필터 적용

구문

B = medfilt3(A)

B = medfilt3(A,[m n p])

B = medfilt3(___,padopt)

설명

B = medfilt3(A)는 3차원 영상 A를 3×3×3 필터로 필터링합니다. 기본적으로 medfilt3은 테두리에서 대칭으로 값을 복제하여 영상의 테두리를 채웁니다.

B = medfilt3(A,[m n p])는 3차원에서 3차원 영상 A의 중앙값 필터링을 수행합니다. B의 각 출력 복셀은 A의 해당 복셀 주변에 있는 m×n×p 이웃에서의 중앙값을 포함합니다.

B = medfilt3(___,padopt)는 medfilt3이 배열의 경계를 채우는 방법을 제어합니다.

예제

중앙값 필터링을 사용하여 3차원 데이터의 이상값 제거하기

잡음이 있는 3차원 곡면을 만듭니다.

[x,y,z,V] = flow(50);
noisyV = V + 0.1*double(rand(size(V))>0.95) - 0.1*double(rand(size(V))<0.05);

중앙값 필터링을 적용합니다.

filteredV = medfilt3(noisyV);

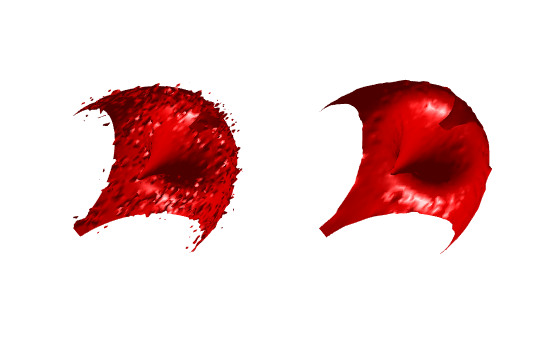

잡음이 있는 표면과 필터링된 표면을 함께 표시합니다.

subplot(1,2,1)
hpatch1 = patch(isosurface(x,y,z,noisyV,0));
isonormals(x,y,z,noisyV,hpatch1)
set(hpatch1,FaceColor="red",EdgeColor="none")
daspect([1,4,4])
view([-65,20])
axis tight off
camlight left
lighting gouraud

subplot(1,2,2)
hpatch2 = patch(isosurface(x,y,z,filteredV,0));
isonormals(x,y,z,filteredV,hpatch2)
set(hpatch2,FaceColor="red",EdgeColor="none")
daspect([1,4,4])
view([-65,20])
axis tight off
camlight left
lighting gouraud

입력 인수

A — 입력 영상

3차원 숫자형 배열 | 3차원 논리형 배열

입력 영상으로, 3차원 숫자형 또는 논리형 배열로 지정됩니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

[m n p] — 이웃 크기

[3 3 3] (디폴트 값) | 요소를 3개 가진 벡터

이웃 크기로, 양의 홀수 정수로 구성된 요소를 3개 가진 벡터로 지정됩니다.

데이터형: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

padopt — 채우기 옵션

"symmetric" (디폴트 값) | "zeros" | "replicate"

채우기 옵션으로, 다음 값 중 하나로 지정됩니다.

값	설명	예
"symmetric"	배열 자체를 대칭 복사하여 배열을 채웁니다.	$$\left[\begin{array}{ccc}3& 1& 4\\ 1& 5& 9\\ 2& 6& 5\end{array}\right]\to \left[\begin{array}{ccccccc}5& 1& 1& 5& 9& 9& 5\\ 1& 3& 3& 1& 4& 4& 1\\ 1& 3& 3& 1& 4& 4& 1\\ 5& 1& 1& 5& 9& 9& 5\\ 6& 2& 2& 6& 5& 5& 6\\ 6& 2& 2& 6& 5& 5& 6\\ 5& 1& 1& 5& 9& 9& 5\end{array}\right]$$
"replicate"	테두리 요소를 반복하여 배열을 채웁니다.	$$\left[\begin{array}{ccc}3& 1& 4\\ 1& 5& 9\\ 2& 6& 5\end{array}\right]\to \left[\begin{array}{ccccccc}3& 3& 3& 1& 4& 4& 4\\ 3& 3& 3& 1& 4& 4& 4\\ 3& 3& 3& 1& 4& 4& 4\\ 1& 1& 1& 5& 9& 9& 9\\ 2& 2& 2& 6& 5& 5& 5\\ 2& 2& 2& 6& 5& 5& 5\\ 2& 2& 2& 6& 5& 5& 5\end{array}\right]$$
"zeros"	값 0으로 배열을 채웁니다.	$$\left[\begin{array}{ccc}3& 1& 4\\ 1& 5& 9\\ 2& 6& 5\end{array}\right]\to \left[\begin{array}{ccccccc}0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 3& 1& 4& 0& 0\\ 0& 0& 1& 5& 9& 0& 0\\ 0& 0& 2& 6& 5& 0& 0\\ 0& 0& 0& 0& 0& 0& 0\\ 0& 0& 0& 0& 0& 0& 0\end{array}\right]$$

데이터형: char | string

출력 인수

B — 출력 영상

3차원 숫자형 배열

출력 영상으로, 입력 영상 A와 크기 및 데이터형이 같은 3차원 숫자형 배열로 반환됩니다.

확장 기능

스레드 기반 환경

MATLAB®의 backgroundPool을 사용해 백그라운드에서 코드를 실행하거나 Parallel Computing Toolbox™의 ThreadPool을 사용해 코드 실행 속도를 높일 수 있습니다.

이 함수는 스레드 기반 환경을 완전히 지원합니다. 자세한 내용은 스레드 기반 환경에서 MATLAB 함수 실행하기 항목을 참조하십시오.

버전 내역

R2016b에 개발됨

R2022b: 스레드 기반 환경 지원

medfilt3 함수는 이제 스레드 기반 환경을 지원합니다.

R2021b: 작은 이웃 크기에 대한 성능 향상

medfilt3 함수는 [3, 3, 3]에서 최대 [31, 31, 31]까지의 이웃 크기에 대해 향상된 성능을 보여줍니다.

예를 들어 이 코드는 이전 릴리스보다 약 3배 더 빠릅니다.

function timingTestMedfilt3
      load mristack;
      noisyV = imnoise(mristack,'salt & pepper',0.2);
      tic
      filteredV = medfilt3(noisyV);
      toc
end

대략적인 실행 시간은 다음과 같습니다.

R2021a: 0.24초

R2021b: 0.08초

이 코드는 함수 timingTestMedfilt3를 호출하여 Windows^® 10, Intel^® Xeon^® Gold 5220 CPU @ 2.2GHz 테스트 시스템(2개 프로세서)에서 시간이 측정되었습니다.
