imclearborder

영상 테두리에 연결된 밝은 구조물의 표시를 제거함

구문

J = imclearborder(I)

J = imclearborder(I,conn)

J = imclearborder(___,Name=Value)

설명

J = imclearborder(I)는 영상 I에서 주변보다 밝으면서 영상 테두리에 연결되어 있는 구조물의 표시를 제거합니다. 영상 테두리를 지우거나 영상 테두리를 선택하려면 이 함수를 사용하십시오. 회색조 영상에서는 imclearborder가 테두리 구조물의 표시를 제거할 뿐 아니라 전반적인 명암 수준을 낮추는 경향이 있습니다. 출력 영상 J는 입력 영상에 따라 회색조 또는 이진 영상이 될 수 있습니다.

J = imclearborder(I,conn)은 픽셀 연결성 conn을 지정합니다.

J = imclearborder(___,Name=Value)는 하나 이상의 이름-값 인수를 사용하여 테두리 구조물을 선택하는 옵션을 지정합니다. 예를 들어 imclearborder(I,Borders=["left" "right"])는 영상의 왼쪽 또는 오른쪽 테두리에 닿는 구조물만 제거합니다.

예제

영상 테두리에 연결된 객체 제거하기

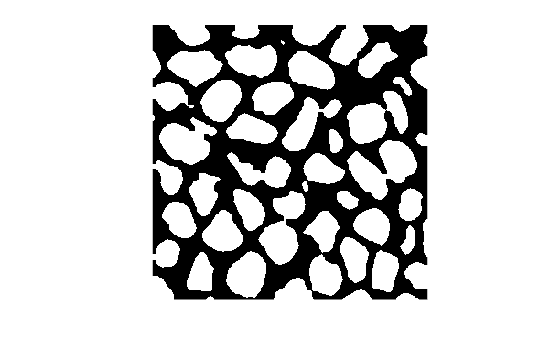

이진 영상(미세 석영 주상 결정립의 후처리된 영상[2])을 작업 공간으로 읽어 들인 후 이를 표시합니다.

originalBW = imread("quartz_columns.png");
imshow(originalBW)

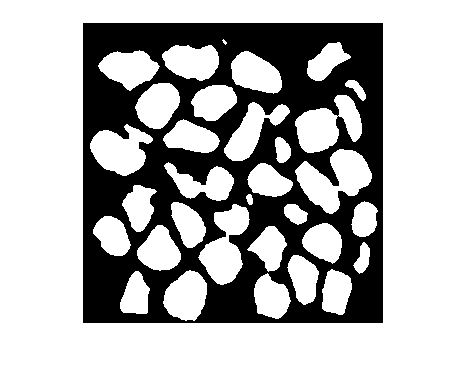

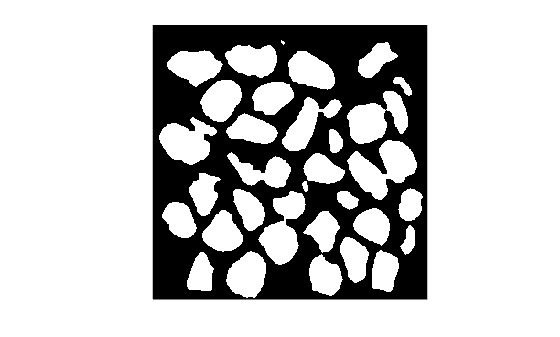

영상 속에서 영상 테두리에 연결된 밝은 객체를 모두 지운 후 조정된 영상을 표시합니다.

BWclearB = imclearborder(originalBW);
imshow(BWclearB)

영상에서 어두운 테두리 제거하기

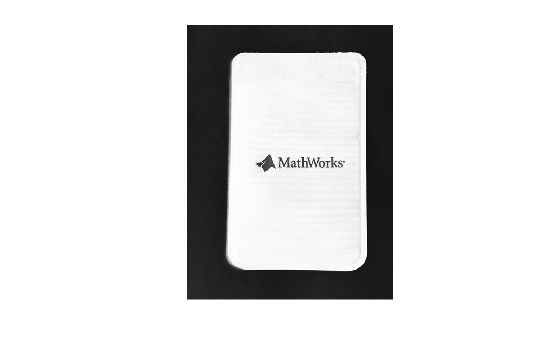

어두운 테두리가 있는 객체를 포함하는 회색조 영상을 작업 공간으로 읽어 들인 후 이를 표시합니다.

I = imread("logo.png");
imshow(I)

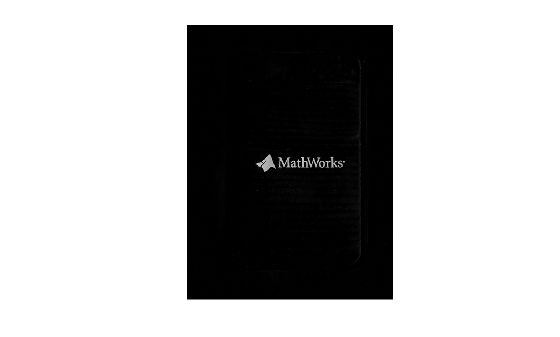

영상의 색을 반전하고 테두리를 제거합니다. 영상을 표시합니다.

J = imcomplement(I);
JNoBorder = imclearborder(J);
imshow(JNoBorder)

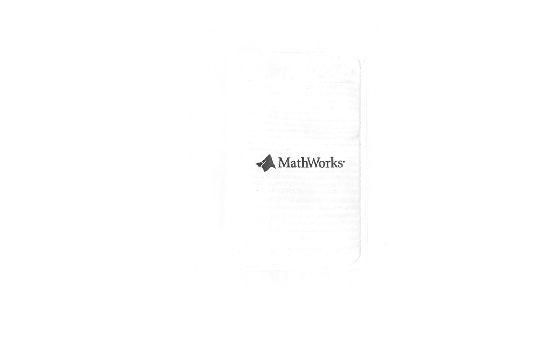

영상의 색을 다시 반전하여 원래의 입력 영상 대비로 되돌립니다.

INoBorder = imcomplement(JNoBorder);
imshow(INoBorder)

선택한 영상 테두리에 연결된 객체 제거하기

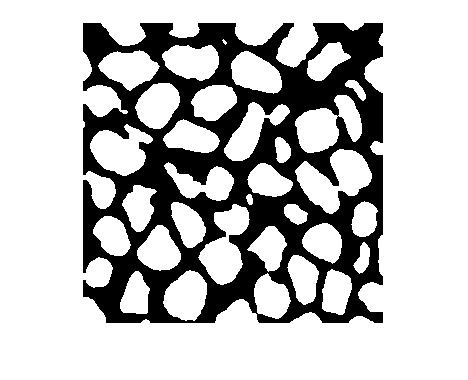

이진 영상(미세 석영 주상 결정립의 후처리된 영상[2])을 작업 공간으로 읽어 들인 후 이를 표시합니다.

originalBW = imread("quartz_columns.png");
imshow(originalBW)

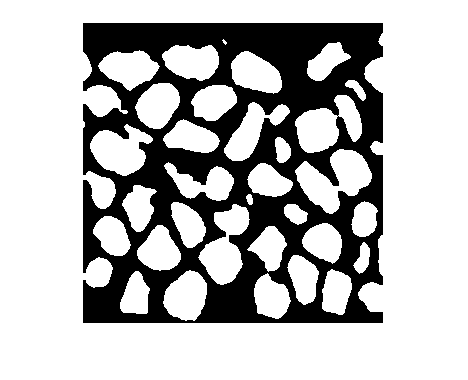

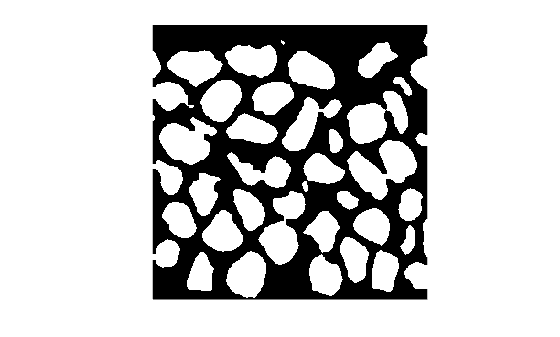

영상의 위쪽 또는 아래쪽 테두리에 연결된 객체만 제거합니다.

BWclear2B = imclearborder(originalBW, Borders=["top" "bottom"]);
imshow(BWclear2B)

연결성이 테두리 지우기에 미치는 영향

단순한 이진 영상을 만듭니다.

BW = [0     0     0     0     0     0     0     0     0
      0     0     0     0     0     0     0     0     0
      0     0     0     0     0     0     0     0     0
      1     0     0     1     1     1     0     0     0
      0     1     0     1     1     1     0     0     0
      0     0     0     1     1     1     0     0     0
      0     0     0     0     0     0     0     0     0
      0     0     0     0     0     0     0     0     0
      0     0     0     0     0     0     0     0     0];

4-연결성을 사용하여 영상 테두리의 픽셀을 지웁니다. imclearborder는 (5,2)의 픽셀을 지우지 않습니다. 4-연결성에서는 (4,1)의 테두리 픽셀에 연결된 것으로 간주되지 않기 때문입니다.

BWc1 = imclearborder(BW,Connectivity=4)

BWc1 = 9×9

     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     1     1     1     0     0     0
     0     1     0     1     1     1     0     0     0
     0     0     0     1     1     1     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0

이제 8-연결성을 사용하여 영상 테두리의 픽셀을 지웁니다. imclearborder는 (5,2)의 픽셀을 지웁니다. 8-연결성에서는 테두리 픽셀 (4,1)에 연결된 것으로 간주되기 때문입니다.

BWc2 = imclearborder(BW,Connectivity=8)

BWc2 = 9×9

     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     1     1     1     0     0     0
     0     0     0     1     1     1     0     0     0
     0     0     0     1     1     1     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0

입력 인수

I — 회색조 또는 이진 영상

숫자형 배열 | 논리형 배열

회색조 또는 이진 영상으로, 숫자형 배열 또는 논리형 배열로 지정됩니다.

예: I = imread('pout.tif');

데이터형: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | logical

conn — 픽셀 연결성

4 | 8 | 6 | 18 | 26 | 0과 1로 구성된 3×3×...×3 행렬

픽셀 연결성으로, 다음 표에 있는 값 중 하나로 지정되거나 0과 1로 구성된 3×3×...×3 행렬로 지정됩니다. 디폴트 연결성은 2차원 영상의 경우 8, 3차원 영상의 경우 26입니다.

값	의미
2차원 연결성
4	경계가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로 또는 세로 방향으로 인접한 픽셀입니다.	현재 픽셀은 회색으로 표시됩니다.
8	경계 또는 코너가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로, 세로 또는 대각선 방향으로 인접한 픽셀입니다.	현재 픽셀은 회색으로 표시됩니다.
3차원 연결성
6	면이 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다. 안쪽, 바깥쪽, 왼쪽, 오른쪽, 위쪽, 아래쪽 방향 중 하나	현재 픽셀은 회색으로 표시됩니다.
18	면 또는 경계가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다. 안쪽, 바깥쪽, 왼쪽, 오른쪽, 위쪽, 아래쪽 방향 중 하나 두 방향의 조합(예: 오른쪽-아래쪽 또는 안쪽-위쪽)	현재 픽셀은 큐브의 중앙입니다.
26	면, 경계 또는 코너가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다. 안쪽, 바깥쪽, 왼쪽, 오른쪽, 위쪽, 아래쪽 방향 중 하나 두 방향의 조합(예: 오른쪽-아래쪽 또는 안쪽-위쪽) 세 방향의 조합(예: 안쪽-오른쪽-위쪽 또는 안쪽 -왼쪽-아래쪽)	현재 픽셀은 큐브의 중앙입니다.

더 높은 차원의 경우, imclearborder는 디폴트 값 conndef(ndims(I),'maximal')을 사용합니다.

0과 1로 구성된 3×3×...×3 행렬을 지정하여 모든 차원에 대해 더 일반적인 방식으로 연결성을 정의할 수도 있습니다. 값이 1인 요소는 conn의 중앙 요소를 기준으로 하여 이웃 픽셀의 위치를 정의합니다. conn은 그 중앙 요소를 기준으로 대칭이어야 합니다. 자세한 내용은 Specifying Custom Connectivities 항목을 참조하십시오.

참고

디폴트가 아닌 연결성을 지정할 경우 입력 영상의 경계에 있는 픽셀이 테두리 픽셀로 간주되지 않을 수 있습니다. 예를 들어, conn = [0 0 0; 1 1 1; 0 0 0]이면 이 연결성 정의에 따라 첫 번째 행과 마지막 행의 요소들은 영상 범위를 벗어난 영역과 연결되지 않기 때문에 테두리 픽셀로 간주되지 않습니다.

참고

conn 인수와 Connectivity 이름-값 인수를 모두 지정하는 경우 imclearborder는 Connectivity에 따라 연결성을 설정하고 conn의 값을 무시합니다.

데이터형: double | logical

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

예: imclearborder(I,Borders=["left" "right"])는 영상의 왼쪽 또는 오른쪽 테두리에 닿는 밝은 구조물을 제거합니다.

Borders — 구조물을 제거할 영상 테두리

string형으로 구성된 벡터 | 0과 1로 구성된 N×2 행렬

R2023b 이후

구조물을 제거할 영상 테두리로, string형으로 구성된 벡터 또는 0과 1로 구성된 N×2 행렬로 지정됩니다.

• string형으로 구성된 벡터 — "left", "right", "top", "bottom"의 조합을 사용하여 2차원 영상의 어느 테두리에서 구조물을 제거할지 지정합니다. I를 2차원 영상으로 지정하면 Borders의 디폴트 값은 ["left" "right" "top" "bottom"]입니다.

• 0과 1로 구성된 N×2 행렬 — N차원 영상의 어느 테두리에서 구조물을 제거할지 지정합니다. 여기서 각 행의 첫 번째 요소는 해당 차원의 첫 번째 테두리를 나타내고 두 번째 요소는 해당 차원의 두 번째 테두리를 나타냅니다. 예를 들어 Borders(k,1)이 1이면 k번째 차원의 첫 번째 테두리에 닿는 구조물이 선택됩니다. Borders(k,2)가 1이면 k번째 차원의 두 번째 테두리에 닿는 구조물이 선택됩니다. 예를 들어 Borders = [0 0; 1 1; 0 0]을 지정하는 것은 Borders = ["left" "right"]를 지정하는 것과 동일합니다. N차원 영상에 대한 Borders의 디폴트 값은 ones(ndims(I),2)이며, 이는 영상의 모든 테두리에 닿는 구조물을 제거하도록 지정합니다.

Connectivity — 픽셀 연결성

4 | 8 | 6 | 18 | 26 | 0과 1로 구성된 3×3×...×3 행렬

R2023b 이후

픽셀 연결성으로, 4, 8, 6, 18, 26 또는 0과 1로 구성된 3×3×...×3 행렬로 지정됩니다. 자세한 내용은 conn 항목을 참조하십시오.

데이터형: double | logical

출력 인수

J — 처리된 영상

숫자형 배열 | 논리형 배열

처리된 회색조 또는 이진 영상으로, 지정한 입력 영상에 따라 숫자형 배열 또는 논리형 배열로 반환됩니다.

알고리즘

imclearborder는 다음과 같은 경우 모폴로지 재구성을 사용합니다.

• 마스크 영상이 입력 영상인 경우.

• 마커 영상이 테두리 부분을 제외한 모든 곳에서 0이고 테두리 부분이 마스크 영상과 동일한 경우.

참고 문헌

[1] Soille, Pierre. Morphological Image Analysis: Principles and Applications Berlin ; New York: Springer, 1999, 164–165.

[2] Molnar, Ian. Uniform quartz - Silver nanoparticle injection experiment, Digital Rocks Portal (April 2016). Accessed March 10, 2023. https://www.digitalrocksportal.org/projects/44, made available for documentation use under the ODC-BY 1.0 Attribution License.

확장 기능

C/C++ 코드 생성

MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

사용법 관련 참고 및 제한 사항:

• imclearborder 함수는 C 코드 생성을 지원합니다(MATLAB^® Coder™가 필요함). 일반적인 MATLAB Host Computer 타깃 플랫폼을 선택할 경우 imclearborder 함수는 미리 컴파일된 플랫폼별 공유 라이브러리를 사용하는 코드를 생성합니다. 공유 라이브러리를 사용하면 성능 최적화가 유지되지만 코드를 생성할 수 있는 타깃 플랫폼이 제한됩니다. 자세한 내용은 Types of Code Generation Support in Image Processing Toolbox 항목을 참조하십시오.

• 최대 3차원 입력값만 지원합니다.

• 이름-값 인수 Connectivity는 컴파일타임 상수여야 합니다.

• Borders 값이 숫자형 행렬 형식이 아니라면 셀형 배열로 지정해야 합니다.

버전 내역

R2006a 이전에 개발됨

R2023b: 향상된 성능

imclearborder 함수의 성능이 향상되었습니다. 예를 들어 아래 코드 시간 측정을 보면 imclearborder 호출이 이전 릴리스보다 약 1.7배 더 빠릅니다.

function t = imclearborderTimingTest
    A = imbinarize(imread("rice.png"));
    f = @() imclearborder(A);
    t = timeit(f);
end

대략적인 실행 시간은 다음과 같습니다.

R2023a: 0.85ms

R2023b: 0.51ms

이 코드는 macOS 12.5.1, Intel^® Core i9 CPU @ 3.6GHz 테스트 시스템에서 시간이 측정되었습니다.

R2023b: 구조물을 제거할 테두리를 지정하는 옵션

Borders 이름 값 인수를 사용하여 어느 테두리에 연결된 구조물을 제거할지 지정합니다. 예를 들어 imclearborder(I,Borders=["left" "right"])는 왼쪽 또는 오른쪽 영상 테두리에만 닿는 밝은 구조물을 제거합니다.

참고 항목

imkeepborder | conndef
