boundarymask
분할의 영역 경계선 찾기
설명
예제
영역 경계선의 래스터화된 그리드 만들기
영상을 작업 공간으로 읽어 들입니다.
I = imread('kobi.png');
레이블 행렬로 반환되는, 영상의 슈퍼픽셀 표현을 만듭니다.
L = superpixels(I,100);

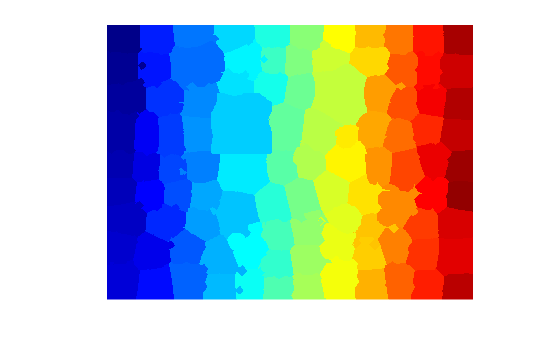

레이블 행렬을 표시합니다.
imshow(label2rgb(L))
레이블 행렬의 영역 경계선을 찾습니다.
mask = boundarymask(L);

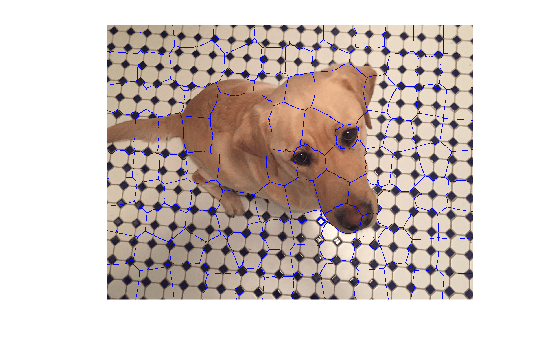

labeloverlay
함수를 사용하여 원래 영상 위에 경계선 마스크를 표시합니다. 레이블 행렬의 영역 경계선이 1픽셀 너비의 녹청색 선으로 표시됩니다.
imshow(labeloverlay(I,mask,'Transparency',0))
입력 인수
L
— 레이블 행렬
2차원 숫자형 행렬 | 2차원 논리형 행렬
레이블 행렬로, 2차원 논리형 행렬 또는 음이 아닌 숫자로 구성된 2차원 숫자형 행렬로 지정됩니다.
데이터형: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
| logical
BW
— 이진 영상
숫자형 행렬 | 논리형 행렬
이진 영상으로, L
과 크기가 같은 숫자형 행렬 또는 논리형 행렬로 지정됩니다.
데이터형: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| logical
conn
— 픽셀 연결성
8
(디폴트 값) | 4
픽셀 연결성으로, 4
또는 8
로 지정됩니다.
값 | 의미 | |
---|---|---|
2차원 연결성 | ||
| 경계가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로 또는 세로 방향으로 인접한 픽셀입니다. |
현재 픽셀은 회색으로 표시됩니다. |
| 경계 또는 코너가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로, 세로 또는 대각선 방향으로 인접한 픽셀입니다. |
현재 픽셀은 회색으로 표시됩니다. |
데이터형: single
| double
| int8
| int16
| int32
| uint8
| uint16
| uint32
출력 인수
mask
— 영역 경계선의 래스터화된 그리드
2차원 논리형 행렬
영역 경계선의 래스터화된 그리드로, 입력 영상과 크기가 동일한 2차원 논리형 행렬로 지정됩니다. 입력 영상에서 어떤 픽셀의 값이 P이고 그 이웃 픽셀의 값이 P와 다를 경우, 이 어떤 픽셀에 대응하는 mask
의 픽셀은 true
입니다.
데이터형: logical
확장 기능
C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.
사용법 관련 참고 및 제한 사항:
boundarymask
함수는 C 코드 생성을 지원합니다(MATLAB® Coder™가 필요함). 일반적인MATLAB Host Computer
타깃 플랫폼을 선택할 경우boundarymask
함수는 미리 컴파일된 플랫폼별 공유 라이브러리를 사용하는 코드를 생성합니다. 공유 라이브러리를 사용하면 성능 최적화가 유지되지만 코드를 생성할 수 있는 타깃 플랫폼이 제한됩니다. 자세한 내용은 Types of Code Generation Support in Image Processing Toolbox 항목을 참조하십시오.코드 생성 시 입력 인수
conn
은 컴파일타임 상수여야 합니다.
버전 내역
R2016a에 개발됨
