slerp
구면 선형 보간
설명
예제
두 쿼터니언 간 보간하기
다음 해석을 사용하여 2개의 쿼터니언을 만듭니다.
a
= z축을 중심으로 45도 회전c
= z축을 중심으로 -45도 회전
a = quaternion([45,0,0],"eulerd","ZYX","frame"); c = quaternion([-45,0,0],"eulerd","ZYX","frame");
쿼터니언 a
와 쿼터니언 c
로 slerp
를 호출하고 보간 계수를 0.5로 지정합니다.
interpolationCoefficient = 0.5; b = slerp(a,c,interpolationCoefficient);
slerp
의 출력값 b
는 a
와 c
의 평균 회전을 나타냅니다. 확인을 위해 b
를 오일러 각(단위: 도)으로 변환합니다.
averageRotation = eulerd(b,"ZYX","frame")
averageRotation = 1×3
0 0 0
보간 계수는 0
과 1
(구간의 끝점 포함) 사이의 정규화된 값으로 지정됩니다. 보간 계수 0
은 a
쿼터니언에 대응하고, 보간 계수 1
은 c
쿼터니언에 대응합니다. 계수 0
과 1
로 slerp
를 호출하여 확인합니다.
b = slerp(a,c,[0,1]); eulerd(b,"ZYX","frame")
ans = 2×3
45.0000 0 0
-45.0000 0 0
간격이 균일한 보간 계수로 구성된 배열을 지정하여 쿼터니언 간의 평활화된 경로를 만들 수 있습니다.
path = 0:0.1:1; interpolatedQuaternions = slerp(a,c,path);
한 축만 중심으로 하는 회전을 표현하는 쿼터니언의 경우, 보간 계수의 간격을 균일하게 지정하면 오일러 각에서 간격이 동일한 쿼터니언이 도출됩니다. interpolatedQuaternions
를 오일러 각으로 변환하고 경로의 각도 간 차이가 일정한지 확인합니다.
k = eulerd(interpolatedQuaternions,"ZYX","frame"); abc = abs(diff(k))
abc = 10×3
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
9.0000 0 0
또는 dist
함수를 사용하여, 보간된 쿼터니언 간의 거리가 일정한지 확인할 수 있습니다. dist
함수는 각거리를 라디안 단위로 반환합니다. 쉽게 비교하려면 도 단위로 변환하십시오.
def = rad2deg(dist(interpolatedQuaternions(2:end),interpolatedQuaternions(1:end-1)))
def = 1×10
9.0000 9.0000 9.0000 9.0000 9.0000 9.0000 9.0000 9.0000 9.0000 9.0000
대권 경로를 최소화하는 SLERP
SLERP 알고리즘은 두 쿼터니언을 연결하는 대권(great circle) 경로를 따라 보간합니다. 이 예제는 SLERP 알고리즘이 대권 경로를 최소화하는 방법을 보여줍니다.
다음 4개의 쿼터니언을 정의합니다.
q0
- 전역 프레임에서 무회전을 나타내는 쿼터니언q179
- z축 중심의 179도 회전을 나타내는 쿼터니언q180
- z축 중심의 180도 회전을 나타내는 쿼터니언q181
- z축 중심의 181도 회전을 나타내는 쿼터니언
q0 = ones(1,"quaternion"); q179 = quaternion([179,0,0],"eulerd","ZYX","frame"); q180 = quaternion([180,0,0],"eulerd","ZYX","frame"); q181 = quaternion([181,0,0],"eulerd","ZYX","frame");
slerp
를 사용하여 q0
과 세 쿼터니언 회전 간에 보간합니다. 경로가 10개 스텝을 이동하도록 지정합니다.
T = linspace(0,1,10); q179path = slerp(q0,q179,T); q180path = slerp(q0,q180,T); q181path = slerp(q0,q181,T);

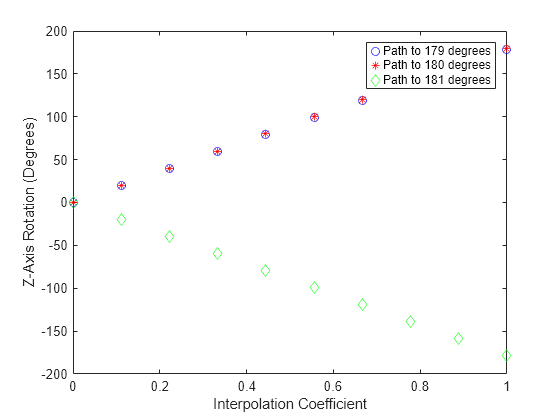

각 경로를 도 단위의 오일러 각으로 플로팅합니다.
q179pathEuler = eulerd(q179path,"ZYX","frame"); q180pathEuler = eulerd(q180path,"ZYX","frame"); q181pathEuler = eulerd(q181path,"ZYX","frame"); plot(T,q179pathEuler(:,1),"bo", ... T,q180pathEuler(:,1),"r*", ... T,q181pathEuler(:,1),"gd"); legend("Path to 179 degrees", ... "Path to 180 degrees", ... "Path to 181 degrees") xlabel("Interpolation Coefficient") ylabel("Z-Axis Rotation (Degrees)")
q0
과 q179
간의 경로는 대권 거리를 최소화하기 위해 시계 방향입니다. q0
과 q181
간의 경로는 대권 거리를 최소화하기 위해 반시계 방향입니다. q0
과 q180
간의 경로는 수치 반올림에 따라 시계 방향일 수도 있고 반시계 방향일 수도 있습니다.
보간된 쿼터니언을 구에 표시하기
2개의 쿼터니언을 만듭니다.
q1 = quaternion([75,-20,-10],"eulerd","ZYX","frame"); q2 = quaternion([-45,20,30],"eulerd","ZYX","frame");
보간 계수를 정의합니다.
T = 0:0.01:1;
보간된 쿼터니언을 구합니다.
quats = slerp(q1,q2,T);
대응하는 회전 점을 구합니다.
pts = rotatepoint(quats,[1 0 0]);
보간된 쿼터니언을 단위구에 표시합니다.
figure [X,Y,Z] = sphere; surf(X,Y,Z,FaceColor=[0.57 0.57 0.57]) hold on scatter3(pts(:,1),pts(:,2),pts(:,3)) view([69.23 36.60]) axis equal
참고로, 보간된 쿼터니언은 q1
에서 q2
까지의 더 짧은 경로를 따릅니다.
입력 인수
q1
— 보간할 쿼터니언
quaternion
객체 | quaternion
객체로 구성된 배열
보간할 쿼터니언으로, quaternion
객체 또는 임의 차원의 quaternion
객체로 구성된 배열로 지정됩니다.
q1
, q2
, T
의 크기는 서로 호환되어야 합니다. 가장 간단한 경우는 셋이 동일한 크기이거나 셋 중 하나가 스칼라일 때입니다. 모든 차원에서 입력값의 차원 크기가 동일하거나 차원 중 하나가 1인 경우 두 입력값의 크기는 호환됩니다.
출력 인수
q0
— 보간된 쿼터니언
quaternion
객체 | quaternion
객체로 구성된 배열
보간된 쿼터니언으로, quaternion
객체 또는 quaternion
객체로 구성된 배열로 반환됩니다.
알고리즘
쿼터니언 구면 선형 보간(spherical linear interpolation, SLERP)은 평면에서의 선형 보간을 3차원에서의 구면 보간으로 확장한 것입니다. 이 알고리즘은 [1]에서 처음 제안되었습니다. 2개의 쿼터니언 q1과 q2가 주어졌을 때, SLERP는 q1과 q2를 연결하는 대권을 따라 새로운 쿼터니언 q0을 보간합니다. 보간 계수 T는 출력 쿼터니언이 q1과 q2 중 어느 쪽에 더 가까운지를 결정합니다.
SLERP 알고리즘은 다음과 같이 정현파로 설명할 수 있습니다.
여기서 q1과 q2는 정규화된 쿼터니언이고, θ는 q1과 q2 사이 각거리의 절반입니다.
참고 문헌
[1] Shoemake, Ken. "Animating Rotation with Quaternion Curves." ACM SIGGRAPH Computer Graphics Vol. 19, Issue 3, 1985, pp. 245–254.
확장 기능
C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.
버전 내역
R2018b에 개발됨
