frequencyOffset
설명
은 입력 신호 y
= frequencyOffset(x
,samplerate
,offset
)x
에 지정된 주파수 오프셋을 적용합니다.
예제
사각형 16-QAM 신호에 주파수 오프셋 적용하기
입력 데이터 벡터를 변조하여 사각형 16-QAM(16점 직교 진폭 변조) 신호를 생성합니다.
M = 16; data = (0:M-1)'; x = qammod(data,M);
적용할 신호 샘플 레이트와 주파수 오프셋을 지정합니다.
samplerate = 1; offset = 100e3;
입력 신호에 주파수 오프셋을 적용합니다.
y = frequencyOffset(x,samplerate,offset);
사인파에 주파수 오프셋 적용하기
신호와 스펙트럼 분석기를 구성하기 위한 파라미터를 정의합니다.
fc = 1e6; % Carrier frequency (Hz) fs = 4e6; % Sample rate (Hz) Nspf = 100e3; % Number of samples per frame freqSpan = 400e3; % Frequency span for spectrum computation (Hz)
지정된 파라미터 값을 사용하여 sine wave 객체와 spectrum analyzer 객체를 만듭니다.
sinewave = dsp.SineWave(Amplitude=1, ... Frequency=fc, ... SampleRate=fs, ... SamplesPerFrame=Nspf, ... ComplexOutput=true); sascope = spectrumAnalyzer( ... SampleRate=fs, ... FrequencySpan="Span and center frequency", ... CenterFrequency=fc, ... Span=freqSpan, ... SpectrumType="Power density", ... SpectralAverages=10, ... SpectrumUnits="dBW/Hz", ... ShowLegend=true, ... ChannelNames=["Input sine wave","Frequency-offset sine wave"], ... YLimits=[-50 10]);
사인파 신호를 생성합니다.
x = sinewave();
신호에 100kHz의 주파수 오프셋을 적용합니다.
offset = 100e3; y = frequencyOffset(x,fs,offset);

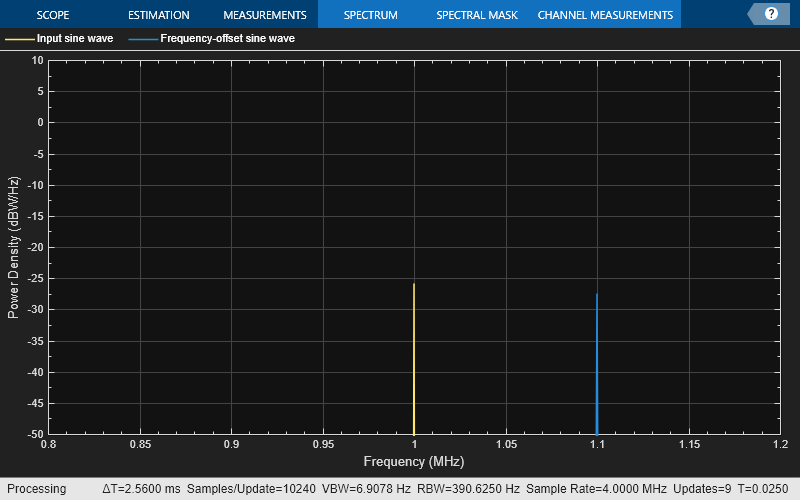

스펙트럼 분석기를 사용하여 입력 신호와 주파수가 편이된 신호를 표시합니다.
sascope(x,y)
입력 인수
x
— 입력 신호
열 벡터 | 행렬
입력 신호로, 열 벡터 또는 행렬로 지정됩니다.
데이터형: double
| single
복소수 지원 여부: 예
samplerate
— 샘플링 레이트
양의 스칼라
입력 신호의 샘플링 레이트(단위: Hz)로, 양의 스칼라로 지정됩니다.
데이터형: double
offset
— 주파수 오프셋
스칼라 | 행 벡터
주파수 오프셋(단위: Hz)으로, 스칼라 또는 행 벡터로 지정됩니다.
offset
이 스칼라이면 함수는 각 채널에 동일한 주파수 오프셋을 적용합니다.offset
이 벡터이면 각 요소가 주파수 오프셋을 지정하며 함수는 이를 입력 신호의 대응되는 열(채널)에 이를 적용합니다.offset
의 요소 개수는x
의 열 개수와 같아야 합니다.
데이터형: double
출력 인수
확장 기능
C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.
버전 내역
R2022a에 개발됨
