테스트 및 측정

5G NR 파형 생성, 시각화 및 송신기 성능 분석

5G Toolbox™는 파형 생성 기능과 분석 기능을 제공합니다.

  • 프로그래밍 방식으로 또는 5G 파형 생성기 앱을 사용하여 업링크 파형과 다운링크 파형, 테스트 모델, FRC를 생성, 손상 추가 및 시각화합니다.

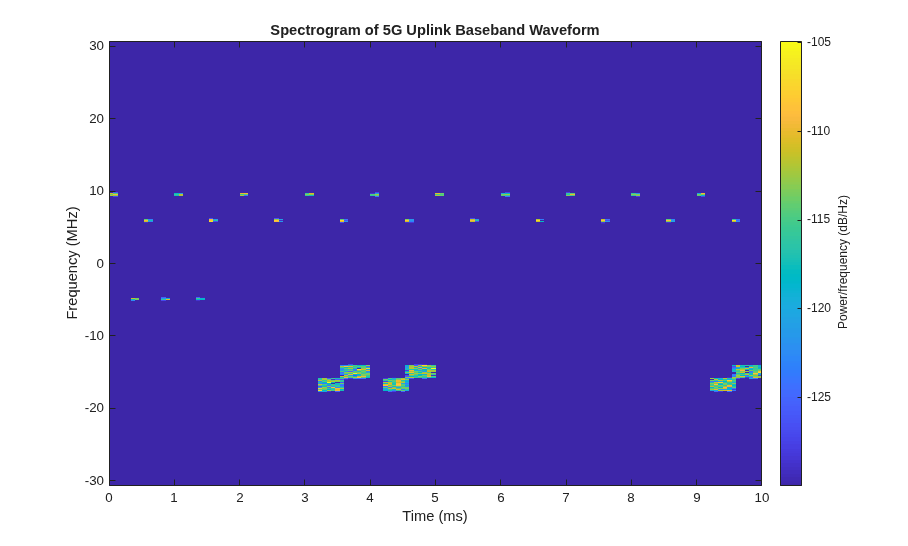

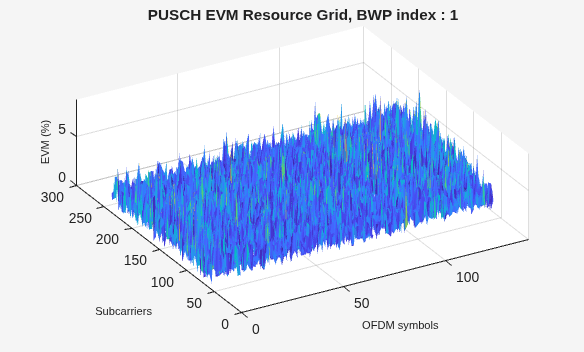

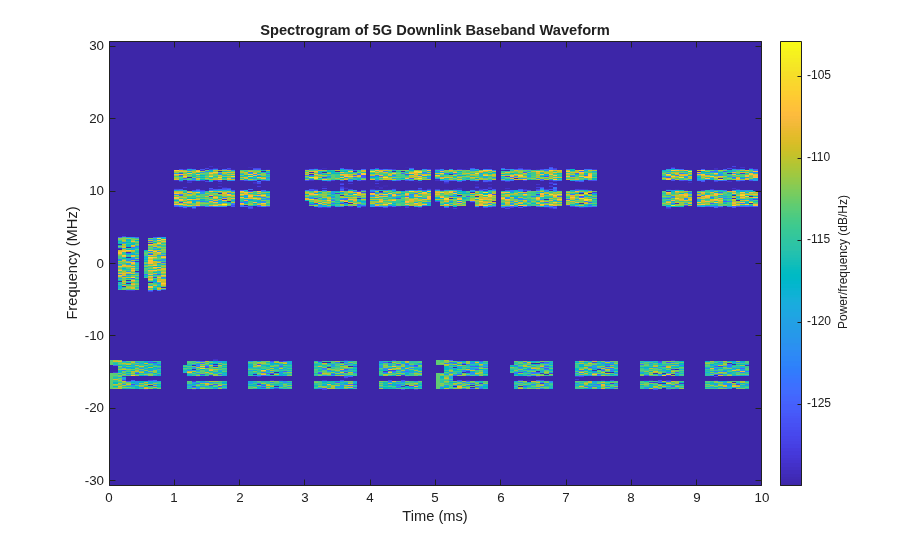

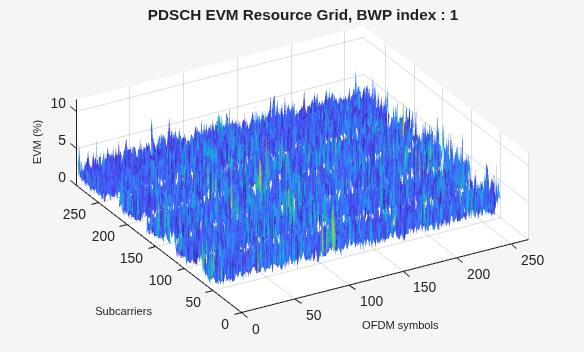

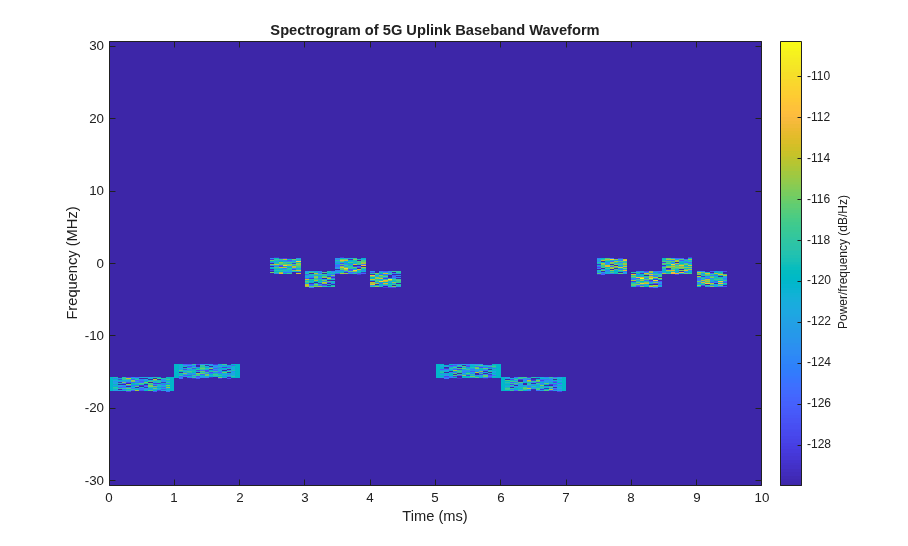

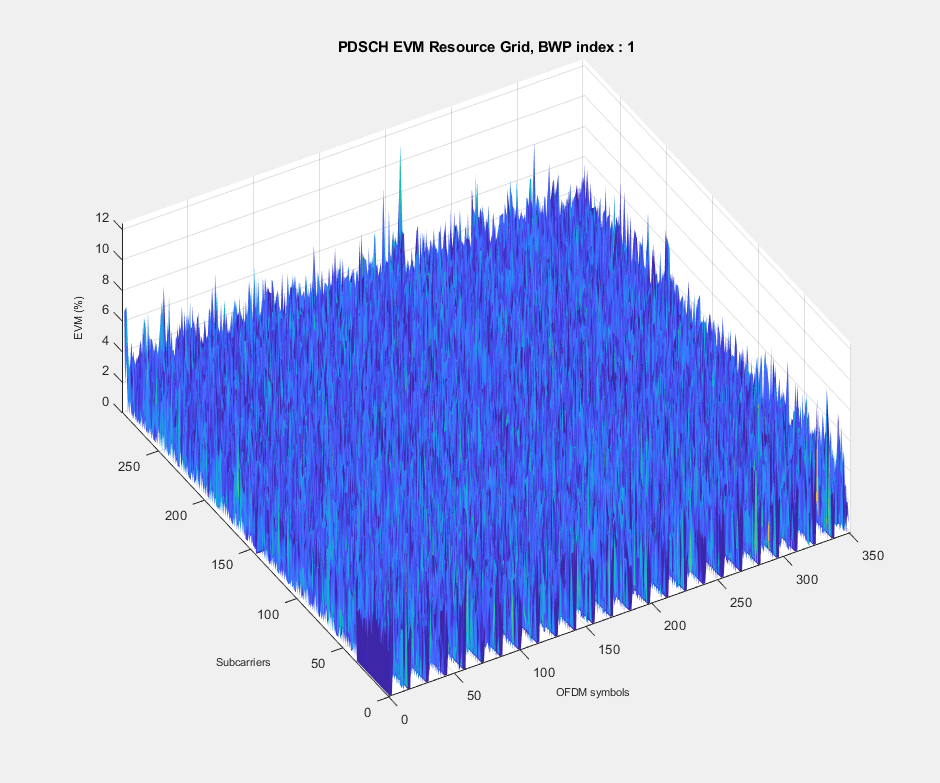

  • 파형 품질을 분석하고 메트릭을 가져옵니다. 예를 들어 EVM(오류 벡터 크기)과 ACLR(인접 채널 누설비)을 측정하고 CSI-RS(채널 상태 정보 기준 신호)를 기반으로 품질 메트릭을 가져올 수 있습니다.

  • CA(반송파 결합) 수행: 다중 5G NR 반송파를 생성, 집계 및 복조합니다.

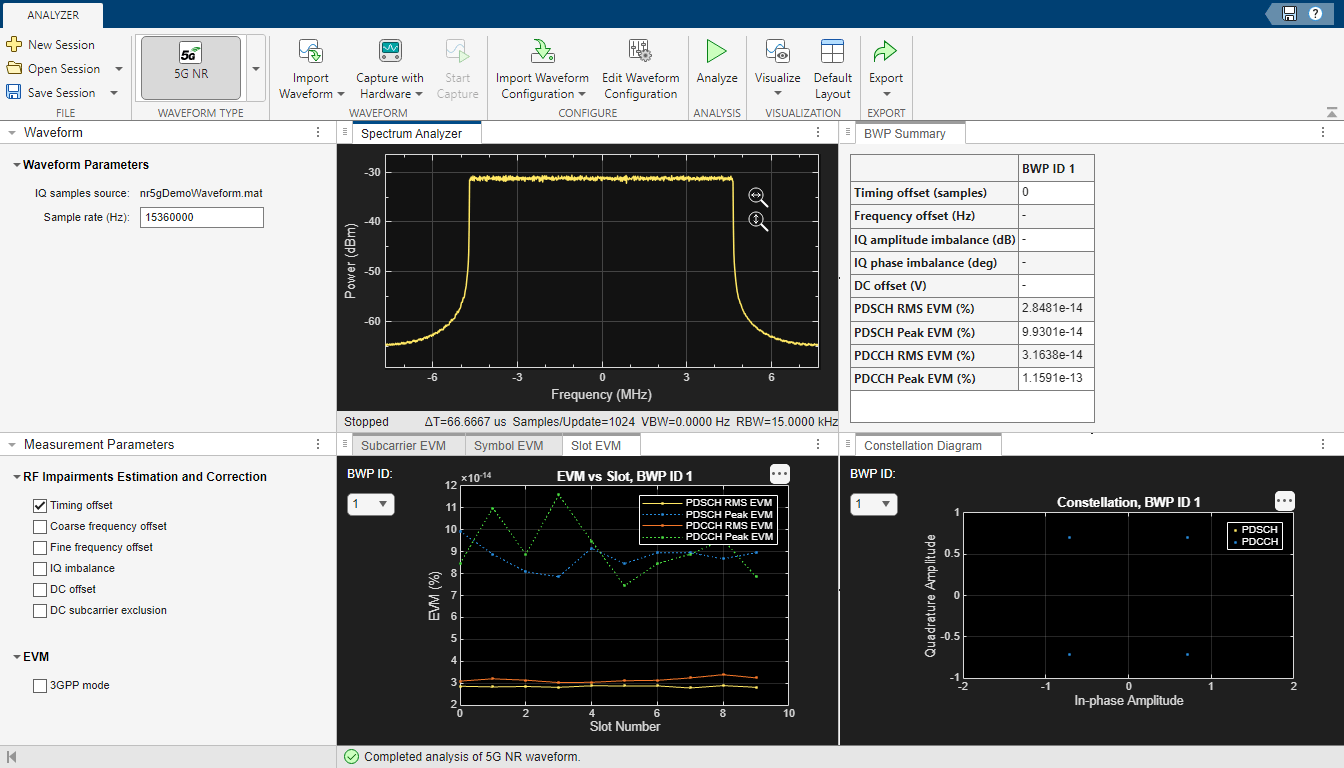

5G 파형 생성기5G NR 파형을 생성, 손상 추가, 시각화 및 내보내기 (R2020a 이후)

함수

모두 확장

nrWaveformGeneratorGenerate 5G NR waveform (R2020b 이후)
nrDLCarrierConfig5G downlink waveform configuration parameters (R2020b 이후)
nrSCSCarrierConfig5G 파형 생성을 위한 SCS 반송파 구성 파라미터 (R2020b 이후)
nrWavegenBWPConfigBWP configuration parameters for 5G waveform generation (R2020b 이후)
nrWavegenSSBurstConfigSS burst configuration parameters for 5G waveform generation (R2020b 이후)
nrWavegenPDSCHConfigPDSCH configuration parameters for 5G waveform generation (R2020b 이후)
nrPDSCHDMRSConfigPDSCH DM-RS configuration parameters (R2020a 이후)
nrPDSCHPTRSConfigPDSCH PT-RS configuration parameters (R2020a 이후)
nrCORESETConfigControl resource set (CORESET) configuration parameters (R2020a 이후)
nrSearchSpaceConfigSearch space set configuration parameters (R2020a 이후)
nrWavegenPDCCHConfigPDCCH configuration parameters for 5G waveform generation (R2020b 이후)
nrWavegenCSIRSConfigCSI-RS configuration parameters for 5G waveform generation (R2020b 이후)
nrWaveformGeneratorGenerate 5G NR waveform (R2020b 이후)
nrULCarrierConfig5G uplink waveform configuration parameters (R2021a 이후)
nrSCSCarrierConfig5G 파형 생성을 위한 SCS 반송파 구성 파라미터 (R2020b 이후)
nrWavegenBWPConfigBWP configuration parameters for 5G waveform generation (R2020b 이후)
nrIntraCellGuardBandsConfigIntracell guard bands configuration parameters (R2023b 이후)
nrWavegenPUSCHConfigPUSCH configuration parameters for 5G waveform generation (R2021a 이후)
nrPUSCHDMRSConfigPUSCH DM-RS configuration parameters (R2020a 이후)
nrPUSCHPTRSConfigPUSCH PT-RS configuration parameters (R2020a 이후)
nrWavegenPUCCH0ConfigPUCCH format 0 configuration parameters for 5G waveform generation (R2021b 이후)
nrWavegenPUCCH1ConfigPUCCH format 1 configuration parameters for 5G waveform generation (R2021b 이후)
nrWavegenPUCCH2ConfigPUCCH format 2 configuration parameters for 5G waveform generation (R2021b 이후)
nrWavegenPUCCH3ConfigPUCCH format 3 configuration parameters for 5G waveform generation (R2021b 이후)
nrWavegenPUCCH4ConfigPUCCH format 4 configuration parameters for 5G waveform generation (R2021b 이후)
nrWavegenSRSConfigSRS configuration parameters for 5G waveform generation (R2021a 이후)

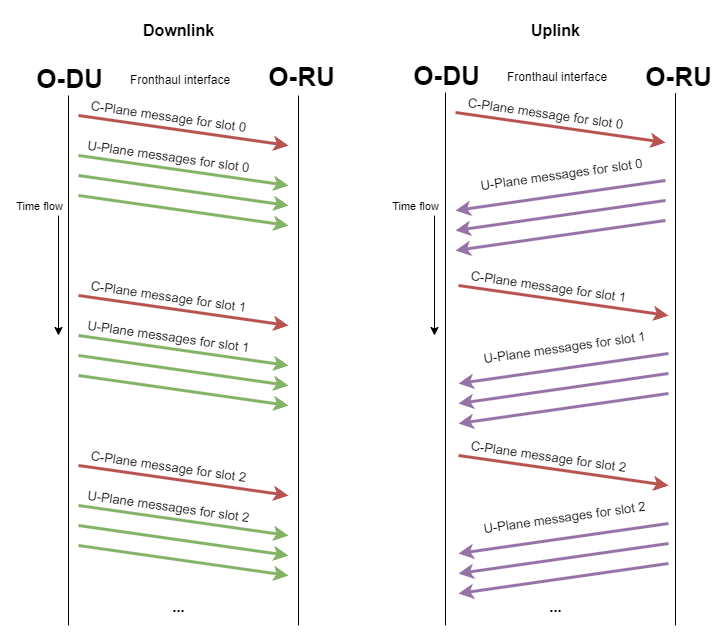

nrORANBlockCompress O-RAN fronthaul block compression (R2022b 이후)
nrORANBlockDecompress O-RAN fronthaul block decompression (R2022b 이후)
nrCSIRSMeasurementsCSI-RS-based physical layer measurements (R2022b 이후)
nrSSBMeasurementsSSB-based physical layer measurements (R2022b 이후)

도움말 항목

  • 5G NR 파형 생성

    5G NR 파형 생성 워크플로와 생성 가능한 파형 유형에 대한 개요를 제공합니다.
