RF 네트워크 설계

하이레벨 사양에서 시작하여 RF 필터와 매칭 네트워크를 설계할 수 있습니다. 물리적 속성으로 특성화되는 집중 RLC 소자, 송전선과 같은 RF 컴포넌트를 사용하여 임의의 네트워크를 구축할 수 있습니다.

N-포트 Touchstone과 같은 업계 표준 데이터 파일 형식을 읽고 쓸 수 있습니다. S-파라미터를 종속 연결하고 S-파라미터 데이터를 사용하여 RF 네트워크를 설계할 수 있습니다.

RF 분석

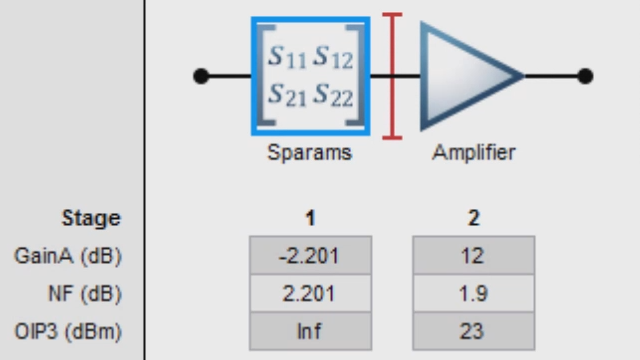

RF 네트워크의 주파수 영역 분석을 수행하여 VSWR, 이득, 군지연과 같은 메트릭을 계산할 수 있습니다. 종속 연결된 컴포넌트에 대한 입력 및 출력 반사 계수, 안정 지수 및 잡음 수치를 계산할 수 있습니다.

국소 및 전역 최적화 알고리즘을 사용하여 매칭 네트워크의 설계를 최적화할 수 있습니다.

유리 피팅

유리 피팅 알고리즘을 사용하여 S-파라미터와 같은 주파수 영역 데이터에서 이에 상응하는 라플라스 전달 함수를 추출할 수 있습니다.

극점의 정확도와 개수를 제어하여 복잡도를 관리할 수 있습니다. 데이터와 피팅의 수동성을 확인하고 적용할 수 있습니다. 상응하는 극점 및 영점을 추출할 수 있습니다. 결과로 생성된 피팅을 RF Blockset의 시뮬레이션에 사용하거나, 상응하는 Spices 넷리스트 또는 Verilog-A 모듈로 내보낼 수 있습니다.

신호 무결성

유리수 피팅을 사용하여 단일 종단 전송선로 및 차동 고속 송전선과 같은 선형 주파수 종속 컴포넌트 또는 연속 시간 선형 등화기(CTLE)와 같은 아날로그 컴포넌트를 모델링할 수 있습니다.

모델 차수 축소를 사용하면 고속 푸리에 역변환과 같은 기존 기법에 비해 주어진 정확도에 대해 보다 단순한 모델을 생성할 수 있습니다. DC에 대한 외삽에 영위상을 적용하여 잡음의 과적합을 방지할 수 있습니다. 시간 영역 시뮬레이션에 대한 시스템 모델의 인과성 및 수동성을 보장할 수 있습니다.

채널 모델을 SerDes Toolbox™와 함께 사용하거나 SerDes 설계에 사용할 수 있는 Simulink 블록 또는 이에 상응하는 Verilog-A 모듈로 내보낼 수 있습니다.
