refline

플롯에 기준선 추가하기

구문

refline(m,b)

refline(coeffs)

refline

refline(ax,___)

hline = refline(___)

설명

refline(m,b)는 기울기 m과 절편 b를 갖는 기준선을 현재 좌표축에 추가합니다.

refline(coeffs)는 벡터 coeffs의 요소로 정의된 선을 Figure에 추가합니다.

입력 인수가 없는 refline은 lsline과 같습니다.

refline(ax,___)는 위에 열거된 구문에 나와 있는 입력 인수를 사용하여 ax로 지정된 축의 플롯에 기준선을 추가합니다.

hline = refline(___)은 위에 열거된 구문의 입력 인수를 사용하여 기준선 객체 hline을 반환합니다. hline을 사용하면 기준선을 생성한 후 이 기준선의 속성을 수정할 수 있습니다. 속성 목록은 Line 속성을 참조하십시오.

예제

평균 지점에 기준선 추가하기

독립 변수 x와 종속 변수 y에 대한 표본 데이터를 생성합니다.

x = 1:10;
y = x + randn(1,10);

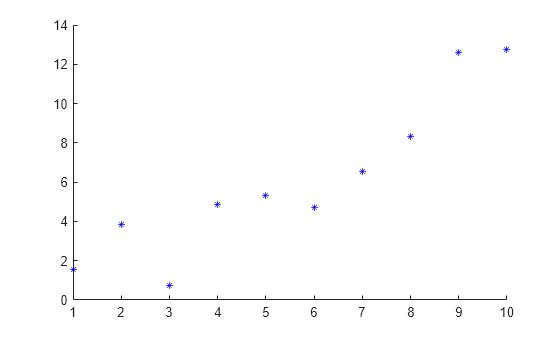

x와 y에 대한 산점도 플롯을 생성합니다.

scatter(x,y,25,'b','*')

최소제곱선을 산점도 플롯에 겹쳐 놓습니다.

refline

산점도 플롯의 평균 지점에 기준선을 추가합니다.

mu = mean(y);
hline = refline([0 mu]);
hline.Color = 'r';

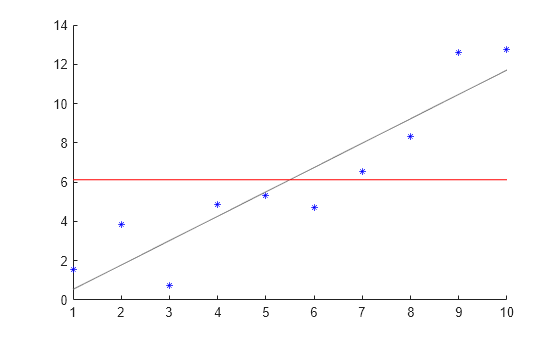

빨간색 선이 데이터의 평균 지점을 나타내는 기준선입니다.

최소제곱선과 기준선에 대한 좌표축 지정하기

플롯에 사용할 x 변수와 두 개의 서로 다른 y 변수를 정의합니다.

rng default  % For reproducibility
x = 1:10;
y1 = x + randn(1,10);
y2 = 2*x + randn(1,10);

Figure의 위쪽 절반으로 ax1을 정의하고 Figure의 아래쪽 절반으로 ax2를 정의합니다. y1을 사용하여 위쪽 좌표축에 첫 번째 산점도 플롯을 생성하고 y2를 사용하여 아래쪽 좌표축에 두 번째 산점도 플롯을 생성합니다.

figure
ax1 = subplot(2,1,1);
ax2 = subplot(2,1,2);

scatter(ax1,x,y1)
scatter(ax2,x,y2)

위쪽 플롯에 최소제곱선을 겹쳐 놓고 아래쪽 플롯의 y2 값에 대한 평균 지점에 기준선을 겹쳐 놓습니다.

lsline(ax1) % This is equivalent to refline(ax1)

mu = mean(y2);
refline(ax2,[0 mu])

입력 인수

m — 기준선의 기울기

숫자형 스칼라

기준선의 기울기로, 숫자형 스칼라로 지정됩니다. 이 함수는 m을 사용하여 선을 정의합니다.

   y = m*x + b.

예: refline(-1,1)

데이터형: single | double

b — 기준선의 절편

숫자형 스칼라

기준선의 절편으로, 숫자형 스칼라로 지정됩니다. 이 함수는 b를 사용하여 선을 정의합니다.

   y = m*x + b.

예: refline(2,-10)

데이터형: single | double

coeffs — 선형 계수

길이가 2인 숫자형 벡터

선형 계수로, 길이가 2인 숫자형 벡터로 지정됩니다. coeffs는 다음과 같이 정의된 선의 계수를 포함합니다.

   y = coeffs(1)*x + coeffs(2).

예: refline([-1,2])

데이터형: single | double

ax — 대상 좌표축

gca (디폴트 값) | axes 객체

대상 좌표축으로, axes 객체로 지정됩니다. 좌표축을 지정하지 않을 경우 현재 좌표축이 카테시안 좌표축(Cartesian Axes)이면 refline 함수는 현재 좌표축을 사용합니다.

출력 인수

hline — 하나 이상의 기준선 객체

스칼라 | 벡터

하나 이상의 기준선 객체로, 스칼라 또는 벡터로 반환됩니다. 이 객체는 고유 식별자이며, 특정 기준선의 속성을 쿼리하고 수정하는 데 사용할 수 있습니다. 속성 목록은 Line 속성을 참조하십시오.

참고 항목

gline | lsline | refcurve

R2006a 이전에 개발됨

×
