stateflow
Stateflow 템플릿 페이지 열기
설명
stateflow는 Simulink® 시작 페이지의 Stateflow® 섹션을 엽니다. 이 섹션에서 중첩된 상태나 병렬 상태가 포함된 모델을 비롯하여 몇 가지 일반적인 차트 유형의 템플릿을 선택할 수 있습니다.

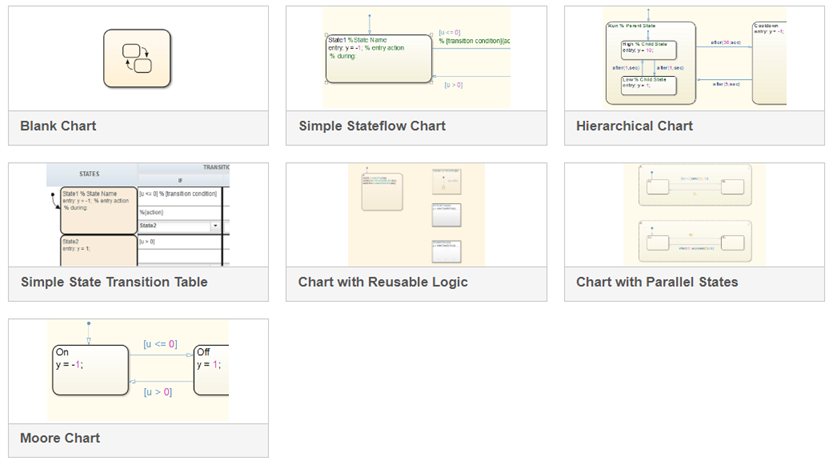

아래 이미지는 Simulink 시작 페이지에 표시되는 템플릿 목록을 보여줍니다.
예제
단순 Stateflow 차트 템플릿을 사용하여 두 가지 상태가 있는 Stateflow 차트를 만듭니다. 이 단순 Stateflow 차트 설계에 대한 자세한 내용은 Stateflow 차트 만들기 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 단순 Stateflow 차트를 클릭합니다.
계층적 차트 템플릿을 사용하여 중첩된 자식 상태가 있는 Stateflow 차트를 만듭니다. 부모 상태와 자식 상태에 대한 자세한 내용은 부모 및 자식 동작 모드 만들기 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 계층적 차트를 클릭합니다.
단순 상태 천이 테이블 템플릿을 사용하여 두 가지 상태가 있는 상태 천이 테이블을 만듭니다. 상태 천이 테이블에 대한 자세한 내용은 상태 천이 테이블을 사용하여 유한 상태 머신 모델링하기 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 단순 상태 천이 테이블을 클릭합니다.
R2025a 이후

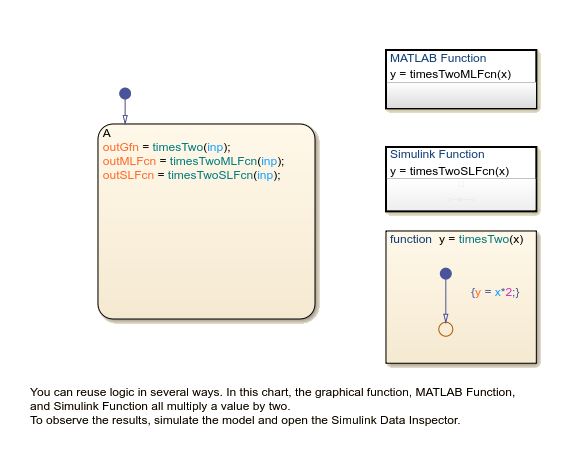

재사용 가능한 논리를 사용하는 차트 템플릿을 사용하여 MATLAB 함수, Simulink 함수, 그래픽 함수가 포함된 Stateflow 차트를 만듭니다. 재사용 가능한 논리에 대한 자세한 내용은 MATLAB 함수를 정의하여 MATLAB 코드 재사용하기 항목과 Stateflow 차트에서 Simulink 함수 재사용하기 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 재사용 가능한 논리를 사용하는 차트를 클릭합니다.
R2025a 이후

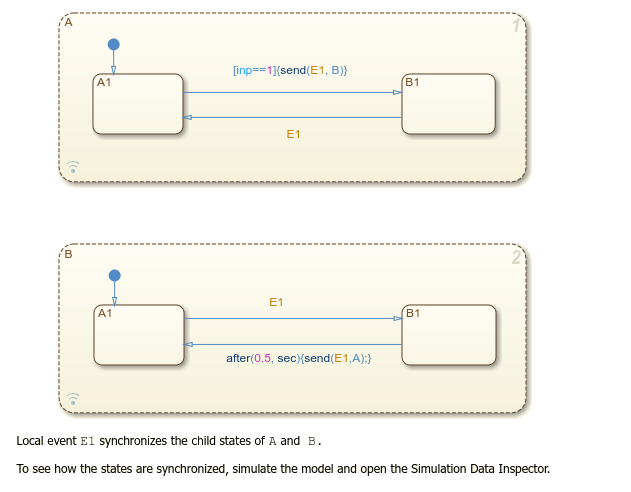

병렬 상태가 있는 차트 템플릿을 사용하여 두 가지 병렬 상태가 있는 Stateflow 차트를 만듭니다. 병렬 상태에 대한 자세한 내용은 Execute States in Parallel 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 병렬 상태가 있는 차트를 클릭합니다.
무어 차트 템플릿을 사용하여 무어 차트를 만듭니다. 무어 차트는 출력값이 입력값, 이전 출력값 또는 시간 논리에 종속되지 않는 Stateflow 차트입니다. 무어 차트에 대한 자세한 내용은 밀리 머신과 무어 머신에 대한 개요 항목을 참조하십시오.
stateflow 명령을 사용하여 Simulink 시작 페이지의 Stateflow 섹션을 엽니다. 무어 차트를 클릭합니다.
