3상 동기기 제어
이 예제에서는 동기기(SM: Synchronous Machine)를 제어하고 초기화하는 방법을 보여줍니다. 테스트 회로는 발전기로 동작하는 SM을 보여줍니다. 단자 전압은 AVR을 사용하여 제어되고 속도는 거버너를 사용하여 제어됩니다.
SM 머신 베이스 값과 초기 조건을 보려면 Synchronous Machine Round Rotor (표준) 블록을 더블 클릭하고 유틸리티 섹션에서 베이스 값, 연결된 베이스 값 또는 연결된 초기 조건 파라미터 옆에 있는 표시 버튼을 클릭하십시오. 전체 모델은 250MW/15Mvar의 부하를 공급하기 위해 주기적 안정 상태에서 시작하도록 초기화됩니다.
모델 열기
Simscape 기록의 시뮬레이션 결과 보기

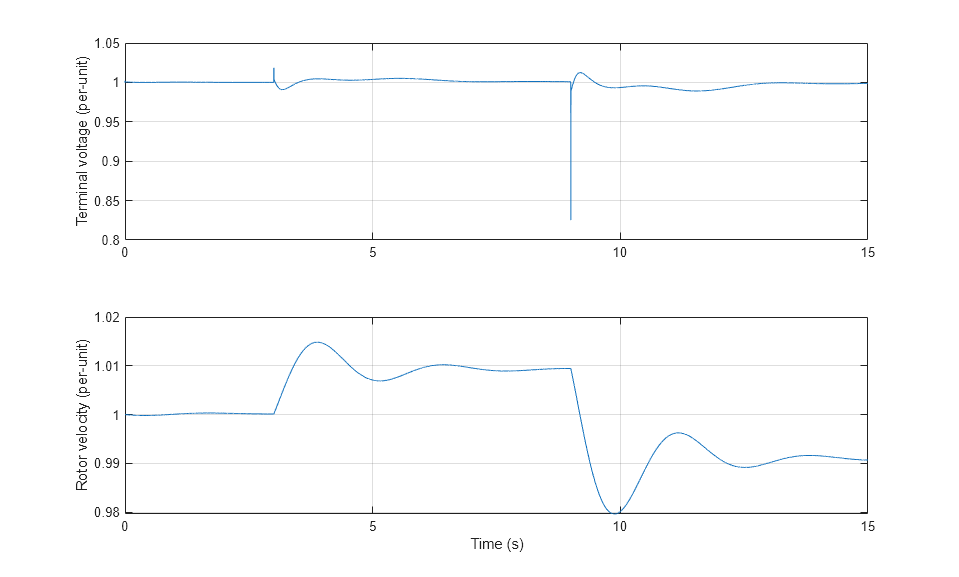

아래 플롯은 동기기에 대한 단자 전압과 회전자 속도를 보여줍니다.
실시간 시뮬레이션의 결과
이 예제는 다음 플랫폼에서 테스트되었습니다.
Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신
Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox
Simscape 로컬 솔버를 사용하면 이 모델을 100마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
참고 항목
Synchronous Machine Round Rotor | Wye-Connected Load | Circuit Breaker (Three Phase) | SM AC1C
