스위치 릴럭턴스 머신의 회전자 속도 제어하기
이 예제에서는 SRM(스위치 릴럭턴스 머신) 기반 전기 드라이브의 회전자 속도를 제어하는 방법을 보여줍니다. DC 전압원이 제어된 3-암 브리지를 통해 SRM에 전력을 공급합니다. 정방향 및 역방향 회전을 모두 달성하기 위해 이 예제에서는 속도 오차를 사용하여 컨버터 턴온 및 턴오프 각을 조정합니다.
모델 열기
시뮬레이션 결과 보기

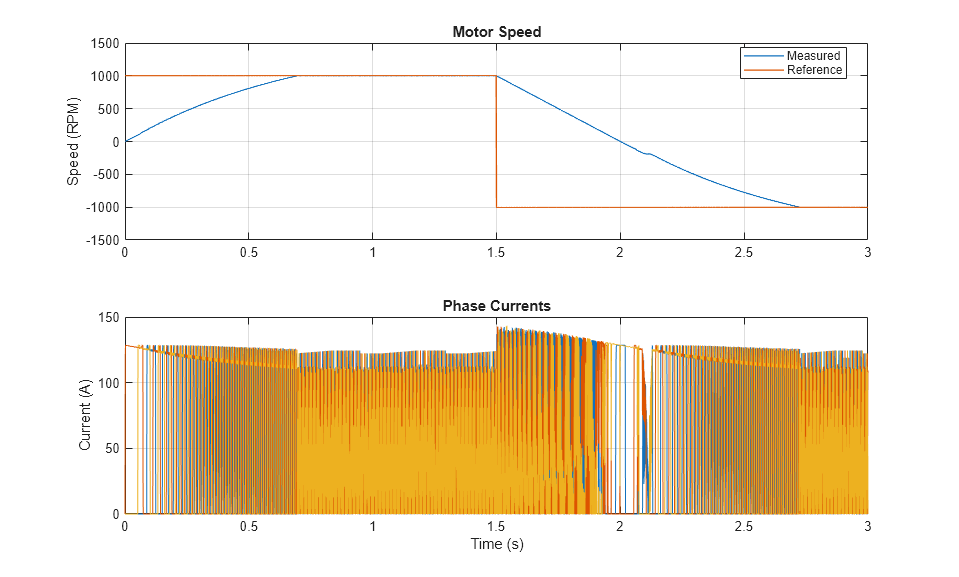

다음 플롯은 테스트에서 요청된 속도와 측정된 속도를 전기 드라이브의 상 전류와 함께 보여줍니다.
실시간 시뮬레이션의 결과
이 예제는 다음 플랫폼에서 테스트되었습니다.
Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신
Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox
Simscape 로컬 솔버를 사용하면 이 모델을 80마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
