스위치 릴럭턴스 머신 전류 제어

이 예제에서는 스위치 릴럭턴스 머신(SRM) 기반 전기 드라이브에서 전류 진폭을 제어하는 방법을 보여줍니다. DC 전압원이 제어된 3-암 브리지를 통해 SRM에 전력을 공급합니다. 이상적 각속도 소스가 부하를 제공합니다. 컨버터 턴온 각과 컨버터 턴오프 각은 일정하게 유지됩니다. PI 기반 전류 제어기가 전류 진폭을 조정합니다.

모델

Simscape 기록의 시뮬레이션 결과

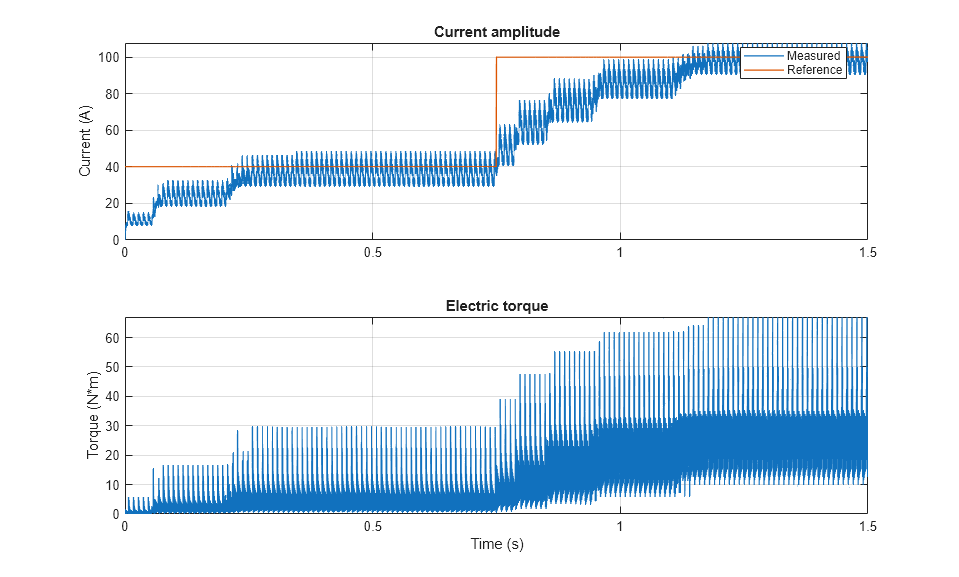

아래 플롯은 테스트에서 요청된 전류와 그 측정값을 전기 드라이브의 전기 토크와 함께 보여줍니다.
