부하 측 컨버터 제어

모델 열기

이 예제에서는 부하 측 컨버터의 RMS 전압을 제어하는 방법을 보여줍니다. 부하는 3상 직렬 RL 요소에 의해 제공됩니다. Control 서브시스템은 2개의 제어 루프(바깥쪽의 전압 제어 루프와 안쪽의 전류 제어 루프)가 있는 PI 기반 캐스케이드 제어 구조를 사용합니다. 시뮬레이션은 스텝 기준 신호를 사용합니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다.

모델

Simscape 기록의 시뮬레이션 결과

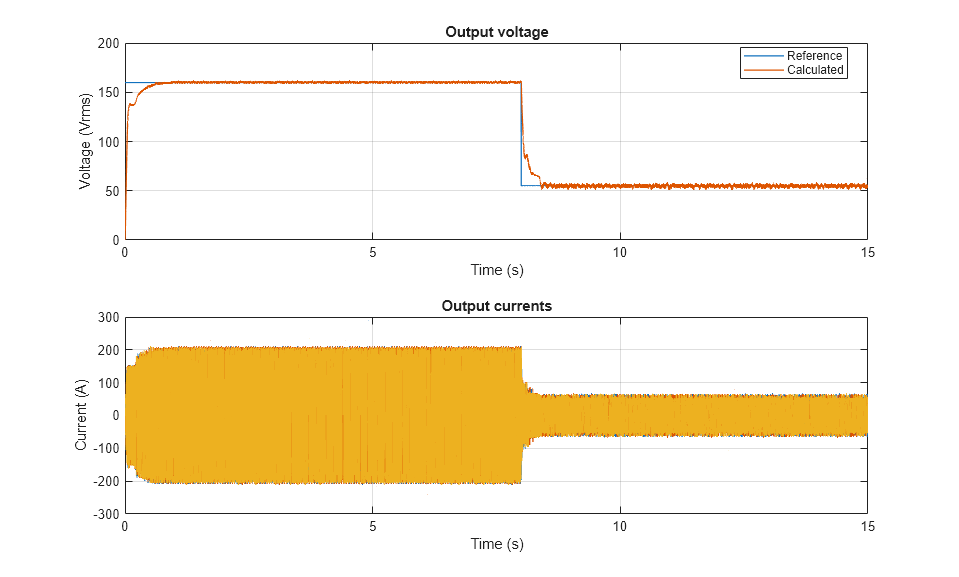

아래 플롯은 출력 RMS 전압과 출력 AC 상 전류를 보여줍니다.
