연료전지 성능 분석

모델 열기

이 예제는 공칭 파라미터를 갖는 정전압 상태의 Fuel Cell 블록이 다양한 수소 압력에서 변동하는 연료 유량으로 동작하는 모습을 보여줍니다. 전달되는 전력은 수소 압력의 함수로서 수소 압력에 따라 달라집니다.

모델 열기

Simscape 기록의 시뮬레이션 결과 보기

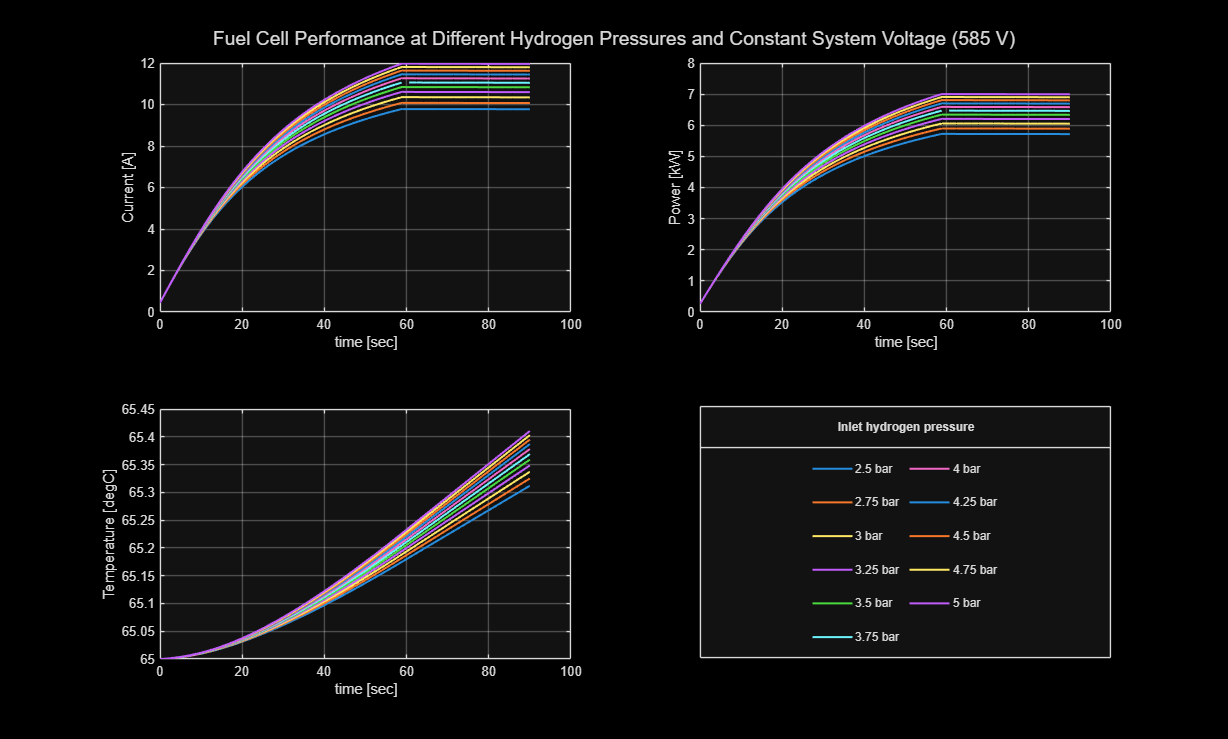

아래 플롯은 2.5bar와 5bar 사이의 압력에서 전류, 전압, 전력, 온도의 시간적 변화를 보여줍니다.

실시간 시뮬레이션의 결과

이 예제는 다음 플랫폼에서 테스트되었습니다.

  • Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신

  • Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox

Simscape 로컬 솔버를 사용하면 이 모델을 20마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
