연료전지 I-V 특성 검증

다음 모델은 연료전지(FC: Fuel Cell) 파라미터의 검증을 위한 하네스를 나타냅니다. 이 예제에서는 제어된 조건에서 모델로부터 I-V 및 전력 특성 곡선을 추출하여 데이터시트와 비교합니다. 데이터시트에는 스택 크기, 제한 전류, 수소와 공기의 유량과 같은 구체적인 속성도 포함되어 있습니다.

모델 열기

Simscape 기록의 시뮬레이션 결과 보기

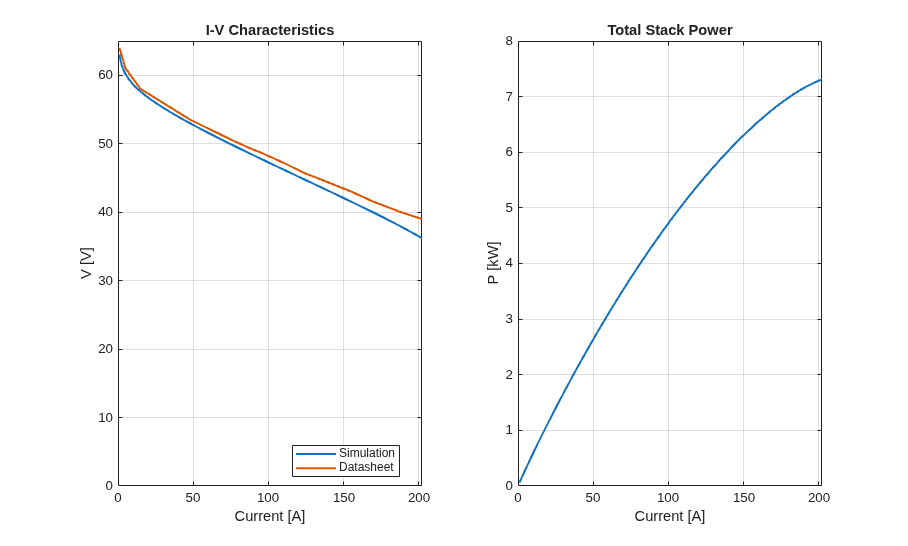

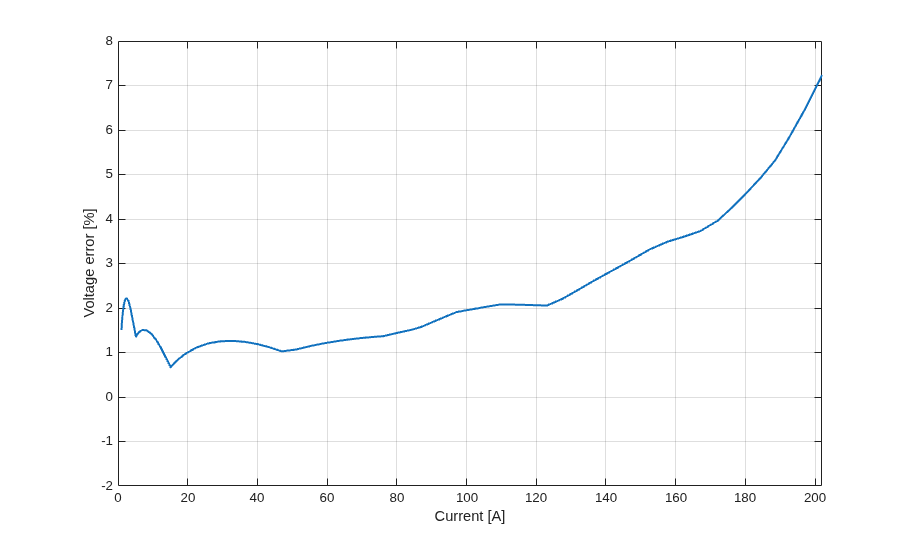

아래 플롯은 연료전지에 대해 시뮬레이션된 I-V 특성 및 데이터시트 I-V 특성과 총 스택 전력, 그리고 시뮬레이션과 데이터시트 간의 전압 오차를 보여줍니다.

실시간 시뮬레이션의 결과

이 예제는 Intel® 3.5 GHz i7 멀티코어 CPU가 탑재된 Speedgoat Performance 실시간 타깃 머신에서 테스트되었습니다. 이 모델은 실시간으로 50마이크로초의 스텝 크기로 실행할 수 있습니다.
