개방 권선이 있는 4상 PMSM의 속도 제어

이 예제에서는 개방 권선이 있는 4상 PMSM(영구 자석 동기기)을 사용하는 전기-견인 드라이브의 회전자 각속도를 제어하는 방법을 보여줍니다. Open-End PMSM (Four-Phase) 블록의 소스 코드를 보려면 블록을 더블 클릭한 다음 설명 탭에서 '소스 코드' 하이퍼링크를 클릭합니다. DC 전압원이 2개의 제어된 4상 컨버터를 통해 PMSM에 전력을 공급합니다. PMSM은 부하에 따라 모터 모드와 발전기 모드 모두에서 작동합니다. 이상적 토크 소스가 부하를 제공합니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다. Control 서브시스템은 바깥쪽의 각속도 제어 루프 1개와 안쪽의 전류 제어 루프 4개를 갖는 PI 기반 캐스케이드 제어 구조를 포함합니다. 1초의 시뮬레이션 중에 각속도 요구량은 0rpm, 500rpm, 2000rpm, 그런 다음 3000rpm입니다.

모델 개요

Simscape 기록의 시뮬레이션 결과

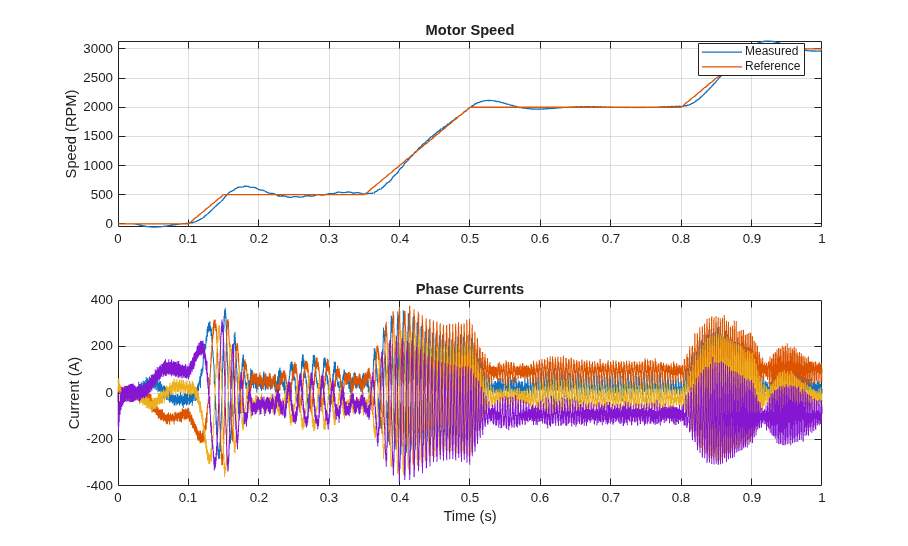

다음 플롯은 테스트에서 요청된 속도와 측정된 속도를 전기 드라이브의 상 전류와 함께 보여줍니다.
