전기차용 DC 고속 충전기
이 예제에서는 전기차(EV)의 배터리 팩과 연결된 DC 고속 충전소를 모델링합니다.
이 예제의 주요 컴포넌트는 다음과 같습니다.
그리드 - AC 공급 전압을 3상 정전압원으로 모델링합니다.
DC 고속 충전소 - 그리드의 AC 공급 전압을 EV 배터리 팩이 필요로 하는 DC 전압 수준으로 변환하기 위한 전력전자 회로를 모델링합니다.
EV 배터리 팩 - 배터리 팩을 일련의 배터리 셀로 모델링합니다.
모델 개요
DC 고속 충전소의 컴포넌트
다음은 이 시스템의 주요 컴포넌트입니다.

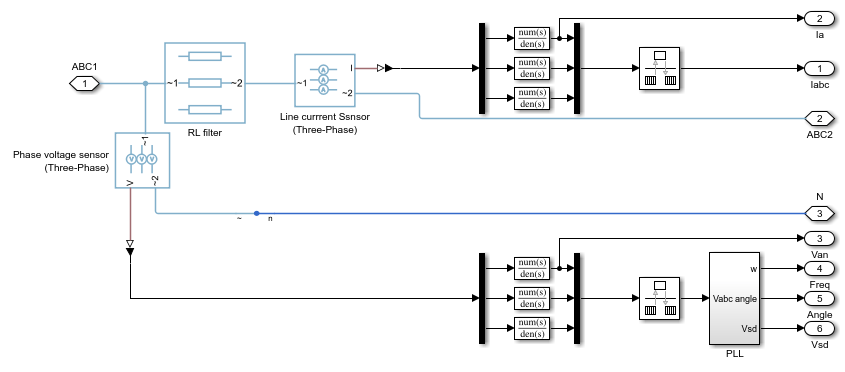

선 전류의 고조파를 필터링하고 3상 공급 전압과 선 전류를 측정하기 위한 필터 및 AC 측정
800V에서 출력 DC 전압을 제어하기 위한 단위 역률(UPF) 프론트엔드 컨버터(FEC)
컨버터 회로는 다음과 같은 3가지 수준의 충실도로 모델링됩니다.
평균 인버터 충실도
2레벨 인버터 충실도
3레벨 인버터 충실도
EV 배터리에 일정한 충전 전류를 공급하는 절연 DC-DC 컨버터입니다.
절연 DC-DC 컨버터의 주요 컴포넌트: * 인버터
HF 절연 변압기
다이오드 브리지 정류기
EV 배터리 팩 개요
EV 배터리 팩은 배터리 단자 전압과 출력 전류를 측정하기 위해 직렬로 연결된 배터리 셀과 센서를 모델링합니다.
Simscape 기록의 시뮬레이션 결과

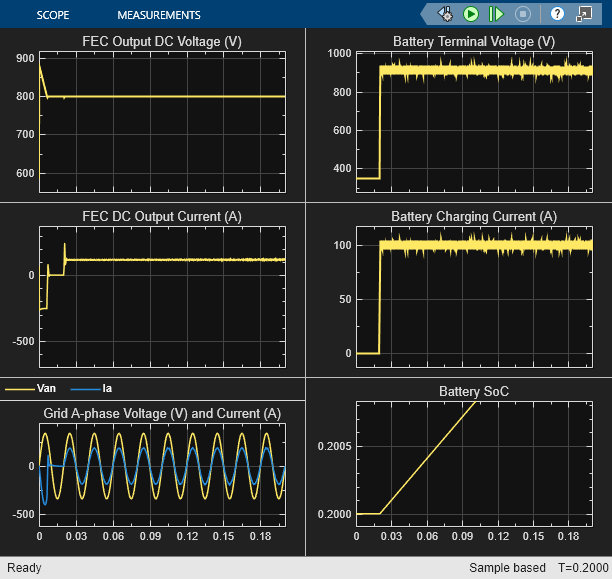

아래 플롯은 DC 버스 전압 및 전류, 배터리 단자 전압, 충전 전류를 보여줍니다.
