DC-DC LLC 컨버터

이 예제에서는 주파수 제어를 사용하는 DC-DC LLC 전력 컨버터를 보여줍니다. Controller 블록은 Simulink®에서 간단한 적분 제어를 구현합니다. 이 적분 제어는 변수 Vout_nominal에 지정된 공칭 출력 전압을 달성합니다. Output 스코프는 주파수 제어 신호, 출력 전압, 그리고 출력 전압에 대한 기준 값을 보여줍니다. 시작 시, 기준 값은 원하는 설정점에 이를 때까지 상승합니다. LLC 파워트레인의 설계는 첫 번째 고조파 근사를 사용하여 자동으로 계산됩니다.

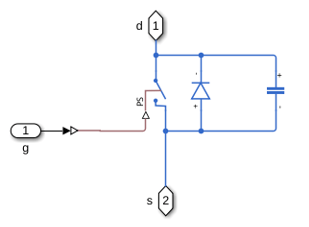

이 모델은 전력 전자 스위치에 대한 2개의 Variant를 포함합니다. 상세 버전은 비선형 특성을 갖는 MOSFET을 포함합니다. 추상 버전은 이상적 스위치, 바디 다이오드, 출력 커패시턴스가 포함된 조각별 선형 모델을 사용합니다. 추상 버전은 상세 버전과 매우 유사한 동작과 더 빠른 시뮬레이션을 제공합니다.

모델

전력 전자 스위치 - 상세 Variant

상세 버전을 활성화하려면 모델에서 "Detailed - MOSFET"을 클릭합니다. 또는 MATLAB® 명령 창에 다음을 입력합니다.

DCDCLLCConverterSetAbstractDetailed(bdroot,'Detailed');

전력 전자 스위치 - 추상 Variant

추상 버전을 사용하려면 모델에서 "Abstract - Ideal Switch"를 클릭합니다. 또는 MATLAB® 명령 창에 다음을 입력합니다.

DCDCLLCConverterSetAbstractDetailed(bdroot,'Abstract');

Simscape 기록의 시뮬레이션 결과

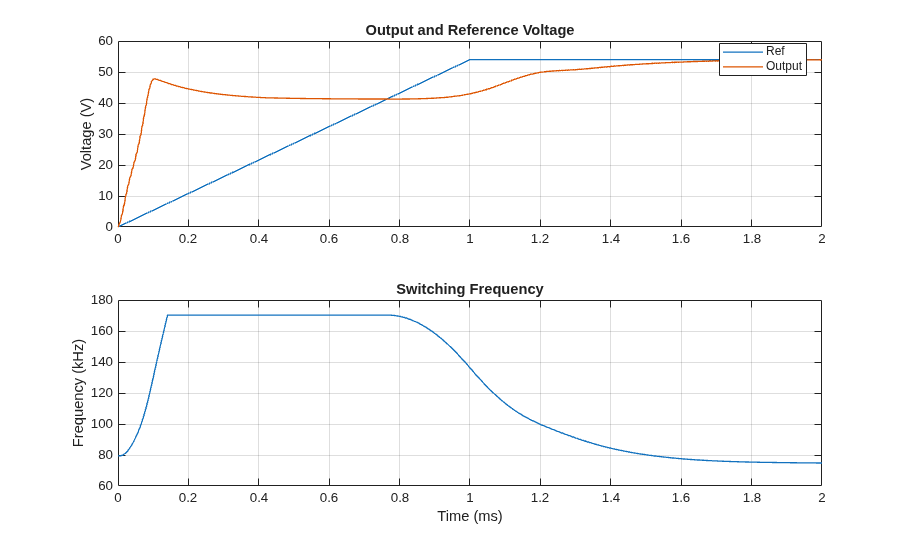

다음 플롯은 기준 전압과 비교한 출력 전압을 보여줍니다. 또한 기준 전압을 추종하기 위해 제어 시스템이 조정하는 스위칭 주파수의 변동을 보여줍니다.

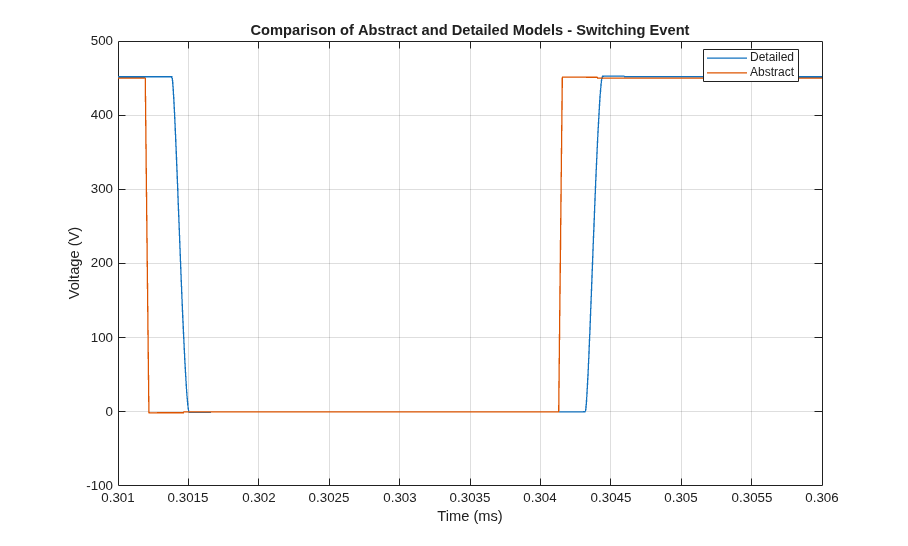

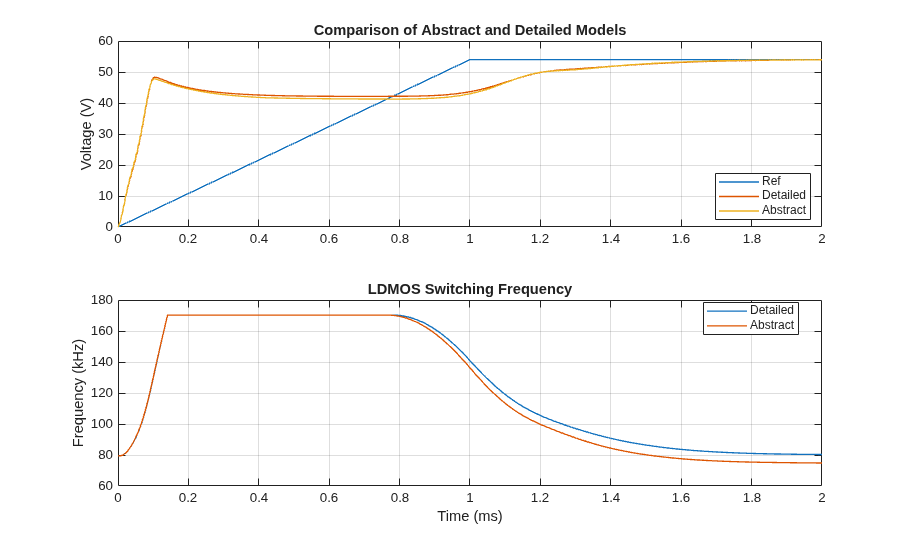

다음 플롯은 추상 모델과 상세 모델의 동작을 보여줍니다. 결과는 매우 유사합니다. 이는 정확도의 큰 손실 없이 추상 모델을 사용할 수 있음을 의미합니다.
