강체 변환을 사용하여 프레임 만들기

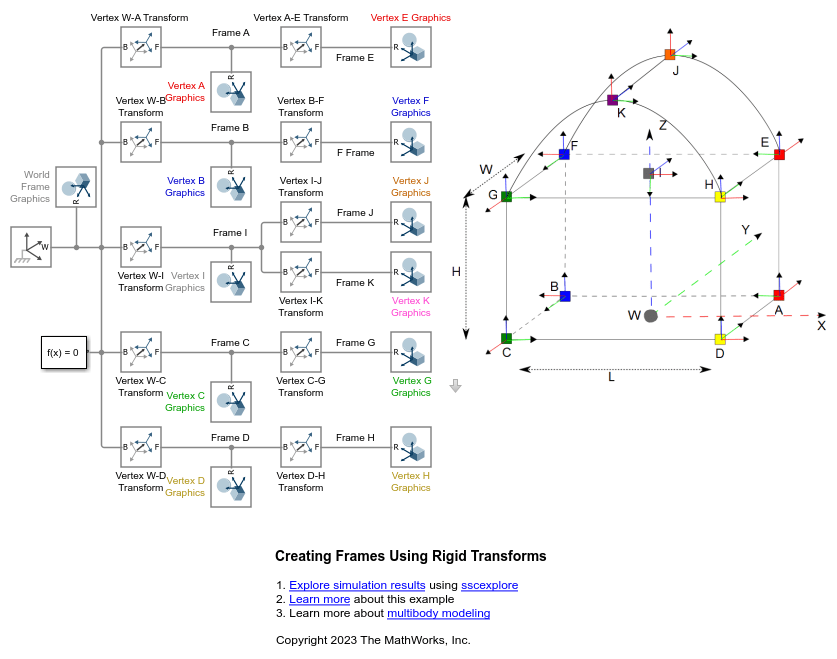

이 예제에서는 좌표 프레임과 연결 선 및 프레임 포트 간의 대응 관계를 보여줍니다. 여기서는 동일하지 않은 프레임들을 강체 연결하는 기본적인 수단인 Rigid Transform 블록을 강조 표시합니다. 네트워크 기준 프레임은 월드 프레임으로, 큐브의 하단 면의 중심에 위치합니다. 다른 프레임은 큐브의 8개 꼭짓점에 있는 프레임과, 상단 면의 중심에 있는 프레임 1개, 그리고 상부 곡선 섹션에 있는 프레임 2개입니다.
