Scope

시뮬레이션 중에 생성된 신호 표시

라이브러리:
Simulink / Commonly Used Blocks
Simulink / Sinks
HDL Coder / Commonly Used Blocks
HDL Coder / Sinks

설명

Simulink^® Scope 블록과 DSP System Toolbox™ Time Scope 블록은 시간 영역 신호를 표시합니다.

이 두 블록은 동일한 기능을 가지고 있지만 디폴트 설정은 다릅니다. Time Scope는 이산시간 처리에 최적화되어 있습니다. Scope는 일반 시간 영역 시뮬레이션에 최적화되어 있습니다. 두 블록을 나란히 비교한 내용은 Simulink Scope Block Versus DSP System Toolbox Time Scope Block 항목을 참조하십시오.

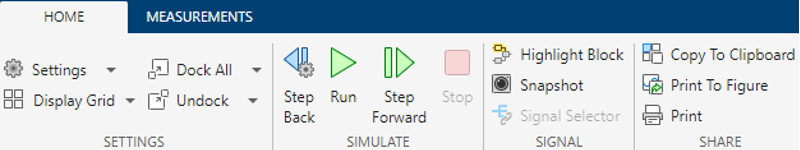

스코프 탭

아래 스크린샷에는 스코프 창의 주요 부분이 강조 표시되어 있습니다.

스코프 디스플레이 기능:

시뮬레이션 제어 — 도구 모음의 실행 버튼, 스텝 앞으로 버튼, 스텝 뒤로 버튼을 사용하여 스코프 창에서 모델을 실행하고 디버그합니다.
다중 신호 — 여러 개의 입력 포트를 사용하여 동일한 디스플레이에 여러 개의 신호를 플로팅합니다.
다중 디스플레이 — 여러 서브플롯에 신호를 표시합니다. 서브플롯의 모든 y축은 x축에서 공통된 시간 범위를 갖습니다. 툴스트립의 스코프 탭에 있는 그리드 표시 파라미터를 사용하여 서브플롯의 레이아웃을 제어합니다.
파라미터 수정 — 시뮬레이션 전에 그리고 시뮬레이션 중에 스코프 파라미터를 수정합니다.
축 자동 스케일링 — 시뮬레이션 중에 또는 시뮬레이션 종료 시에 좌표축을 자동 스케일링합니다. 좌표축의 위쪽과 아래쪽에 여백이 그려집니다.
시뮬레이션 후 데이터 표시 — 스코프 데이터가 시뮬레이션 중에 저장됩니다. 시뮬레이션을 시작할 때 스코프가 닫혀 있었다면, 시뮬레이션 후에 사용자가 스코프를 열면 연결된 입력 신호에 대한 시뮬레이션 결과가 스코프에 표시됩니다.

참고
샘플 레이트가 높거나 시뮬레이션 시간이 긴 경우, 스코프가 내부적으로 데이터를 저장하기 때문에 메모리 또는 시스템 성능 관련 문제가 발생할 수 있습니다. 스코프 시각화를 위해 저장되는 데이터의 양을 제한하려면 Limit data points to last 속성을 사용하십시오.
스코프 창 관리 –– 스코프 컨테이너를 사용하면 Simulink 모델의 여러 스코프를 단일 창에 도킹할 수 있습니다. 컨테이너는 신호를 시각화하고 스코프의 설정을 관리할 수 있는 편리한 인터페이스를 제공합니다.

측정 탭

아래 스크린샷에는 측정 창의 주요 부분이 강조 표시되어 있습니다.

다음은 Scope 블록이 지원하는 모든 측정의 목록입니다.

트리거 — 반복 신호를 동기화하고 이벤트가 발생하면 디스플레이를 일시 중지하기 위한 트리거를 설정합니다.
커서 측정 — 세로 커서와 가로 커서를 사용하여 신호 값을 측정합니다.
신호 통계량 — 선택한 신호의 최댓값, 최솟값, 피크 간 차이, 평균, 중앙값, RMS 값을 표시합니다.
피크 검출기 — 최댓값을 찾아서 해당 최댓값이 발생하는 x축 값을 표시합니다.
이진 측정 — 천이, 오버슈트, 언더슈트, 주기를 측정합니다.

피크 검출기, 이진 측정, 신호 통계량을 사용하려면 Simscape™ 또는 DSP System Toolbox 라이선스가 있어야 합니다.

프로그래밍 방식으로 스코프를 제어하는 방법에 대한 자세한 내용은 Control Scope Blocks Programmatically 항목을 참조하십시오.

예제

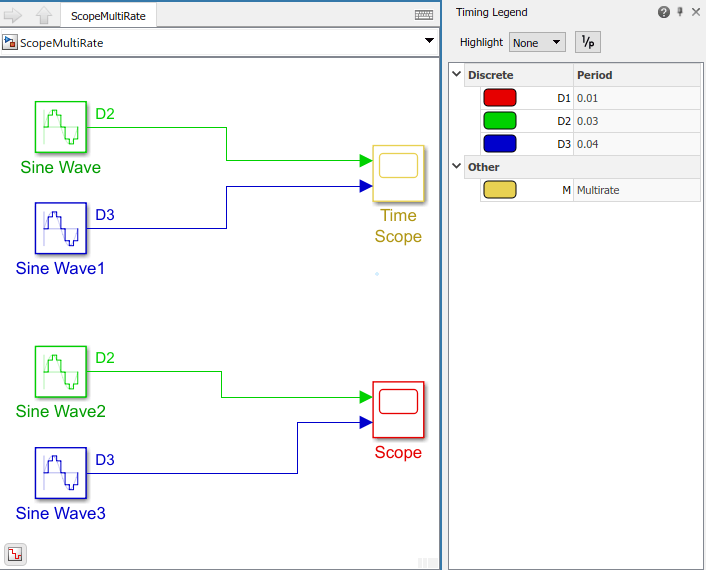

Sample Time with Scope Blocks

Understand sample time inheritance when using the Scope and Time Scope blocks.

스크립트 열기

Data Typing in Simulink

Use data types in Simulink®. The model used in this example converts a double-precision sine wave having an amplitude of 150 to various data types and displays the converted signals on two scopes.

모델 열기

Filter Signals with Different Data Types

Use Simulink to filter signals that have different data types.

모델 열기

제한 사항

라이브러리 내에서는 Scope 블록을 사용하지 마십시오. 잠긴 링크가 있는 라이브러리 블록이나 잠긴 라이브러리 내에 Scope 블록을 배치한 경우, 스코프 창을 열려고 시도하면 Simulink는 오류를 표시합니다. 라이브러리 블록으로부터 내부 데이터를 표시하려면, 라이브러리 블록에 출력 포트를 추가하고 이 포트를 모델의 Scope 블록에 연결하십시오.
모델을 순차적으로 실행하는 경우 스코프는 Scope 블록을 실행할 때만 업데이트됩니다. 이는 상태 표시줄에 표시되는 시간이 모델 시간과 일치하지 않을 수도 있음을 의미합니다.
상수 신호에 연결된 경우 Scope 블록은 단일 점을 플로팅할 수도 있습니다.
신호 값이 NaN이면 스코프는 디스플레이에 빈 간격을 표시합니다.
스코프에 여러 개의 프레임 기반 신호를 시각화하는 경우, 프레임 크기가 1인 신호의 일부 샘플은 표시되지 않을 수 있습니다. 이러한 신호를 시각화하려면 프레임 크기가 1인 신호를 별도의 스코프로 이동시킵니다.
고속 액셀러레이터 모드에서는 스코프 디스플레이에 제한 사항이 있습니다. Behavior of Scopes and Viewers with Rapid Accelerator Mode 항목을 참조하십시오.
Scope 블록이 ForEach 서브시스템에 있는 경우 스코프는 마지막 인덱스만 표시합니다.

포트

입력

모두 확장

Port_1 — 시각화할 신호
스칼라 | 벡터 | 행렬 | 배열 | 버스 | 비가상 버스

시각화하려는 신호를 연결합니다. 최대 96개의 입력 포트를 가질 수 있습니다. 입력 신호가 가질 수 있는 특성은 다음과 같습니다.

유형 — 연속(샘플 기반) 또는 이산(샘플 기반 및 프레임 기반)
데이터형 — Simulink에서 지원하는 데이터형. Simulink에서 지원되는 데이터형 항목을 참조하십시오.
이 블록은 고정소수점 입력을 받지만, 표시를 위해 이러한 입력을 double형으로 변환합니다.
차원 — 스칼라, 1차원(벡터), 2차원(행렬) 또는 다차원(배열). 차원에 따라 하나의 신호 내에 여러 채널을 표시합니다. Signal Dimensions 항목과 Determine Signal Dimensions 항목을 참조하십시오.

입력 제한 사항

입력이 상수 신호이면 스코프는 단일 점을 플로팅합니다.
신호 값이 NaN이면 스코프는 디스플레이에 빈 간격을 표시합니다.
스코프에 여러 개의 프레임 기반 신호를 시각화하는 경우, 프레임 크기가 1인 신호의 일부 샘플은 표시되지 않을 수 있습니다. 이러한 신호를 시각화하려면 프레임 크기가 1인 신호를 별도의 스코프로 이동시킵니다.

버스 지원

비가상 버스와 버스 신호로 구성된 배열을 스코프에 연결할 수 있습니다. 버스 신호를 표시하려면 표준 시뮬레이션 모드 또는 액셀러레이터 시뮬레이션 모드를 사용하십시오. 스코프는 각 버스 요소 신호를 버스에 나타나는 요소의 순서대로 위에서 아래로 표시합니다. 중첩된 버스 요소는 평탄화됩니다.

스코프에서 비가상 버스 신호를 기록하려면 저장 형식 파라미터를 데이터셋으로 설정하십시오. 모든 저장 형식을 사용하여 가상 버스 신호를 기록할 수 있습니다.

파라미터

모두 확장

스코프 탭

Scope tab of the Scope block and the Time Scope block.

설정 > 일반

시뮬레이션 시작 시 열기 — 스코프를 여는 시점 지정
끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

시뮬레이션을 시작할 때 스코프를 열려면 이 파라미터를 선택합니다.

프로그래밍 방식의 사용법

OpenAtSimulationStart 항목을 참조하십시오.

전체 경로 표시 — 스코프 제목 표시줄에 블록 경로 표시
끄기 (디폴트 값) | 켜기

블록 이름과 더불어 블록 경로를 표시하려면 이 파라미터를 선택합니다.

입력 포트 개수 — 스코프의 입력 포트 개수
`1` (디폴트 값) | 범위 [1 96] 내에 있는 양의 정수

스코프의 입력 포트 개수를 범위 [1 96] 내에 있는 양의 정수로 지정합니다.

프로그래밍 방식의 사용법

NumInputPorts 항목을 참조하십시오.

그리드 표시 — 그리드 표시의 차원
[1, 1] (디폴트 값) | 요소를 2개 가진 숫자형 벡터

그리드 표시의 차원을 요소를 2개 가진 숫자형 벡터로 지정합니다. 이때 각 요소는 0보다 크고 16보다 작거나 같아야 합니다.

프로그래밍 방식의 사용법

LayoutDimensions 항목을 참조하십시오.

입력 처리 — 샘플 기반 또는 프레임 기반 처리
`요소를 채널로(샘플 기반)`(Scope의 디폴트 값) | `열을 채널로(프레임 기반)`(Time Scope의 디폴트 값)

블록이 샘플 기반 처리를 수행할지 아니면 프레임 기반 처리를 수행할지 지정합니다.

요소를 채널로(샘플 기반) –– 입력의 각 요소를 독립적인 채널로 처리합니다.
열을 채널로(프레임 기반) –– 입력의 각 열을 독립적인 채널로 처리합니다. 프레임 기반 처리는 이산 입력 신호에서만 사용할 수 있습니다.

입력 처리 파라미터의 설정을 변경하면 스코프는 신호 데이터와 측정 데이터(있는 경우)를 지웁니다. 시뮬레이션을 다시 실행하여 새 설정으로 신호 데이터를 플로팅하십시오. (R2025a 이후)

참고

프레임 기반 처리를 수행하려면 DSP System Toolbox 라이선스가 필요합니다. 자세한 내용은 Sample- and Frame-Based Concepts (DSP System Toolbox) 항목을 참조하십시오.

프로그래밍 방식의 사용법

FrameBasedProcessing 항목을 참조하십시오.

좌표축 최대화 — 플롯의 크기 최대화
`끄기`(Scope의 디폴트 값) | `자동`(Time Scope의 디폴트 값) | `켜기`

자동 –– 제목 속성과 Y축 레이블 속성이 지정되지 않은 경우 모든 플롯을 최대화합니다.
켜기 –– 모든 플롯을 최대화합니다. 제목과 Y축 레이블의 값은 숨겨집니다.
끄기 –– 플롯을 최대화하지 않습니다.

프로그래밍 방식의 사용법

MaximizeAxes 항목을 참조하십시오.

설정 > 시간

샘플 시간 — 스코프 업데이트 간의 시뮬레이션 간격
`-1`(상속된 경우) (디폴트 값) | 양의 실수

스코프 디스플레이의 업데이트 간 시간 간격을 지정합니다. 이 속성은 플로팅 스코프와 Scope 뷰어에는 적용되지 않습니다. 스코프에서의 샘플 시간에 대한 자세한 설명은 Sample Time with Scope Blocks 항목을 참조하십시오.

프로그래밍 방식의 사용법

SampleTime 항목을 참조하십시오.

시간 길이 — 표시할 x축의 길이
`자동` (디폴트 값) | `1개 프레임 기간` | `<사용자 정의>`

표시할 x축의 길이를 다음 중 하나로 지정합니다.

자동 — 시뮬레이션 시작 시간과 시뮬레이션 중지 시간 간의 차이를 사용합니다.
블록은 시간 표시 오프셋 파라미터와 시간 길이 파라미터를 사용하여 시간 범위의 시작 시간과 종료 시간을 계산합니다. 예를 들어 시간 표시 오프셋을 10으로 설정하고 시간 길이를 20으로 설정하는 경우 스코프는 시간 범위를 10~30으로 설정합니다.
1개 프레임 기간 — Scope 블록에 대한 입력 신호의 프레임 기간을 사용합니다. 이 옵션은 입력 처리 파라미터를 열을 채널로(프레임 기반)로 설정한 경우에만 사용할 수 있습니다.
<사용자 정의> — 총 시뮬레이션 시간보다 작은 값을 입력합니다.

프로그래밍 방식의 사용법

TimeSpan 항목을 참조하십시오.

초과 시 동작 — 표시된 x축을 넘어서는 데이터 표시
`래핑` (디폴트 값) | `스크롤`

보이는 x축 범위를 벗어난 데이터를 표시하는 방법을 지정합니다.

이 옵션은 대규모 모델이거나 스텝 크기가 작아서 플로팅이 느려질 때에만 효과가 있습니다.

래핑 — 화면 전체에 데이터를 왼쪽에서 오른쪽으로 그린 다음, 해당 화면을 지우고, 왼쪽부터 데이터를 다시 그리기 시작합니다.
스크롤 — 새 데이터가 오른쪽에 그려지면 데이터가 왼쪽으로 이동됩니다. 이 모드는 그래픽 집약적이며 런타임 성능에 영향을 미칠 수 있습니다.

프로그래밍 방식의 사용법

TimeSpanOverrunAction 항목을 참조하십시오.

시간 단위 — x축 단위
`없음`(Scope의 디폴트 값) | `메트릭(시간 길이 기반)`(Time Scope의 디폴트 값) | `초`

x축 단위를 다음 옵션 중 하나로 지정합니다.

메트릭(시간 길이 기반) — 시간 길이에 지정된 길이에 따라 시간 단위를 표시합니다.
초 — 시간을 초 단위로 표시합니다.
없음 — 시간 단위를 표시하지 않습니다.

프로그래밍 방식의 사용법

TimeUnits 항목을 참조하십시오.

시간 표시 오프셋 — x축 오프셋
`0` (디폴트 값) | 스칼라 | 벡터

지정된 시간 값만큼의 x축 오프셋으로, 실수 또는 실수로 구성된 벡터로 지정됩니다.

여러 채널이 있는 입력 신호의 경우, 스칼라 또는 벡터를 입력할 수 있습니다.

스칼라 — 입력 신호의 모든 채널을 동일한 시간 값만큼 오프셋합니다.
벡터 — 채널을 독립적으로 오프셋합니다.

프로그래밍 방식의 사용법

TimeDisplayOffset 항목을 참조하십시오.

T축 및 눈금 레이블 — x축(시간)과 눈금 레이블의 표시
`하단 디스플레이만`(Scope의 디폴트 값) | `모두`(Time Scope의 디폴트 값) | `없음`

x축(시간)과 눈금 레이블을 표시하는 방법을 지정합니다.

모두 — x축 레이블을 모든 y축에 표시합니다.
없음 — 레이블을 표시하지 않습니다. 없음을 선택하면 시간-축 레이블 표시 파라미터도 선택 해제됩니다.
하단 디스플레이만 — x축 레이블을 하단 y축에 표시합니다.

종속성

이 파라미터를 활성화하려면 다음을 수행하십시오.

시간-축 레이블 표시를 선택합니다.
좌표축 최대화를 끄기로 설정합니다.

프로그래밍 방식의 사용법

TimeAxisLabels 항목을 참조하십시오.

시간 오프셋 보기 — 상태 표시줄에 시간 오프셋 표시
켜기 (디폴트 값) | 끄기

상태 표시줄에 시간 오프셋을 표시하려면 이 파라미터를 선택합니다.

시간-축 레이블 표시 — x축 레이블 표시 또는 숨기기
끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

활성 디스플레이에 x축 레이블을 표시하려면 이 파라미터를 선택합니다.

종속성

이 파라미터를 활성화하려면 T축 및 눈금 레이블을 모두 또는 하단 디스플레이만으로 설정하십시오.

프로그래밍 방식의 사용법

ShowTimeAxisLabel 항목을 참조하십시오.

설정 > 좌표축 스케일링

Y축 제한 스케일링 — y축 스케일링 모드
`수동` (디폴트 값) | `자동` | `N번 업데이트 후`

y축 스케일링 모드를 다음 중 하나로 지정합니다.

수동 — y축 범위를 수동으로 스케일링합니다.
자동 — 시뮬레이션 중에 그리고 시뮬레이션 후에 y축 범위를 스케일링합니다. 이 옵션을 선택하면 Y축 제한 축소를 허용하지 않음 파라미터가 표시됩니다. y축 범위를 신호의 최댓값에 따라 늘리고 줄이려는 경우 Y축 제한 스케일링을 자동으로 설정하고 Y축 제한 축소를 허용하지 않음 파라미터를 선택 해제하십시오.
N번 업데이트 후 — 업데이트 수 파라미터에 지정된 시간 스텝 개수(기본적으로 10) 이후에 y축을 스케일링합니다. 스케일링은 각 실행 중에 한 번만 수행됩니다.

프로그래밍 방식의 사용법

AxesScaling 항목을 참조하십시오.

Y축 제한 축소를 허용하지 않음 — y축 범위 제한을 늘리도록 허용
켜기 (디폴트 값) | 끄기

시뮬레이션 중에 y축 범위 제한을 늘리도록 허용하려면 이 파라미터를 선택합니다.

종속성

이 파라미터를 사용하려면 Y축 제한 스케일링을 자동으로 설정하십시오.

업데이트 수 — 스케일링 이전의 업데이트 수
`10` (디폴트 값) | 정수

y축 자동 스케일링을 지연시키려면 이 속성을 설정합니다.

종속성

이 파라미터를 사용하려면 Y축 제한 스케일링을 N번 업데이트 후로 설정하십시오.

프로그래밍 방식의 사용법

AxesScalingNumUpdates 항목을 참조하십시오.

중지 시 Y축 제한 스케일링 — 시뮬레이션 중지 시 y축 제한 스케일링
켜기 (디폴트 값) | 끄기

이 파라미터를 선택하면, 스코프는 시뮬레이션이 중지될 때만 y축 제한을 스케일링합니다. 이 파라미터를 선택 해제하면, 스코프는 y축 제한을 계속 스케일링합니다.

Y축 데이터 범위(%) — 플로팅에 사용할 y축의 백분율
`80` (디폴트 값) | [1,100] 사이의 정수

데이터 플로팅에 사용되는 y축 범위의 백분율을 지정합니다. 이 파라미터를 100으로 설정하는 경우, 플로팅된 데이터는 전체 y축 범위를 사용합니다.

Y축 정렬 — y축에서의 정렬
`Center` (디폴트 값) | `Top` | `Bottom`

Y축 데이터 범위(%)가 100% 미만으로 설정되었을 때, 플로팅된 데이터를 y축 데이터 범위에서 어느 쪽에 맞춰 정렬할지 지정합니다.

위쪽 — y축 범위의 최댓값을 기준으로 신호를 정렬합니다.
가운데 — 최솟값과 최댓값 사이의 가운데에 신호를 배치합니다.
아래쪽 — y축 범위의 최솟값을 기준으로 신호를 정렬합니다.

X축 제한 스케일링 — x축 범위 제한 스케일링
끄기 (디폴트 값) | 켜기

모든 신호 값이 포함되도록 x축 범위를 스케일링합니다. Y축 제한 스케일링이 Auto로 설정된 경우, 데이터 버퍼에 있는 전체 신호가 아니라 현재 좌표축 내에 있는 데이터가 스케일링됩니다.

X축 데이터 범위(%) — 플로팅에 사용할 x축의 백분율
`100` (디폴트 값) | 범위 [1,100] 내에 있는 정수

데이터를 플로팅하기 위한 x축 범위의 백분율을 지정합니다. 예를 들어 이 파라미터를 100으로 설정하는 경우, 플로팅된 데이터는 전체 x축 범위를 사용합니다.

종속성

이 파라미터를 활성화하려면 X축 제한 스케일링을 선택하십시오.

X축 정렬 — x축에서의 정렬
`Center` (디폴트 값) | `Left` | `Right`

X축 데이터 범위(%)가 100% 미만으로 설정되었을 때, 플로팅된 데이터를 x축 데이터 범위에서 어느 쪽에 정렬할지 지정합니다.

오른쪽 — x축 범위의 최댓값을 기준으로 신호를 정렬합니다.
가운데 — 최솟값과 최댓값 사이의 가운데에 신호를 배치합니다.
왼쪽 — x축 범위의 최솟값을 기준으로 신호를 정렬합니다.

종속성

이 파라미터를 활성화하려면 X축 제한 스케일링을 선택하십시오.

설정 > 기록

기록할 마지막 데이터 점 개수, 기록할 마지막 프레임 개수 — 버퍼링되는 데이터 점 또는 프레임을 제한
`off` (디폴트 값) | `on`

스코프에서 내부적으로 저장되는 데이터를 제한하려면 이 속성을 선택합니다. 이 속성을 선택하고 입력 처리 파라미터를 다음과 같이 설정할 수 있습니다.

요소를 채널로(샘플 기반) –– 스코프가 마지막 n개 데이터 점을 변수 이름에 지정된 MATLAB^® 변수에 저장합니다. 이 설정에서, 이 속성의 이름은 기록할 마지막 데이터 점 개수입니다.
열을 채널로(프레임 기반) –– 스코프가 마지막 n개 데이터 프레임을 변수 이름에 지정된 MATLAB 변수에 저장합니다. 이 설정에서, 이 속성의 이름은 기록할 마지막 프레임 개수입니다.

n은 최대 점 개수 파라미터에 지정된 스칼라 값입니다.

이 파라미터를 선택하면, 스코프는 시뮬레이션의 전체 시간 범위보다 적은 시간 동안 신호를 플로팅할 수 있습니다(예: 샘플 시간이 작은 경우). 스코프가 신호의 일부만 플로팅하는 경우, 저장할 데이터 점 개수를 늘려 보십시오.

이 속성을 선택 해제하면 스코프는 모든 데이터를 저장합니다. 시뮬레이션이 끝난 후 스코프에 전체 데이터를 시각화할 수 있습니다. 중지 시간이 inf로 설정된 시뮬레이션의 경우, 이 속성을 선택해 보십시오.

참고

이 속성을 선택하지 않은 상태에서 샘플 레이트가 높거나 시뮬레이션 시간이 길면 메모리 또는 시스템 성능 관련 문제가 발생할 수 있습니다.

프로그래밍 방식의 사용법

DataLoggingLimitDataPoints 항목을 참조하십시오.

최대 점 개수 — 저장할 최대 데이터 점 개수
`5000` | 양의 정수

저장할 최대 데이터 점 개수 n을 양의 정수로 지정합니다. 스코프는 마지막 n개 데이터 점을 변수 이름에 지정된 MATLAB 변수에 저장합니다.

종속성

이 파라미터를 활성화하려면 기록할 마지막 데이터 점 개수 파라미터 또는 기록할 마지막 프레임 개수 파라미터를 선택하십시오.

프로그래밍 방식의 사용법

DataLoggingMaxPoints 항목을 참조하십시오.

데시메이션, 프레임 데시메이션 — 표시하고 저장할 스코프 데이터의 양 줄이기
`off` (디폴트 값) | `on`

N번째 데이터 점 또는 프레임마다 스코프 데이터를 플로팅하고 기록(저장)하려면 이 속성을 선택합니다. 여기서 N은 데시메이션 값 파라미터에 지정한 데시메이션 인자입니다.

이 속성을 선택하고 데시메이션 값 파라미터에 스칼라 값을 지정하면, 스코프는 변수 이름에 지정된 MATLAB 변수에 저장되고 플로팅되는 데이터 값을 제한합니다.

입력 처리 파라미터를 다음과 같이 설정할 수 있습니다.

요소를 채널로(샘플 기반) –– 스코프가 N번째 데이터 점마다 데이터를 플로팅하고 기록합니다. 이 속성의 이름은 데시메이션입니다.
열을 채널로(프레임 기반) –– 스코프가 N번째 프레임마다 데이터를 플로팅하고 기록합니다. 이 속성의 이름은 프레임 데시메이션입니다.

이 속성을 선택 해제하면 스코프는 모든 스코프 데이터를 저장합니다.

프로그래밍 방식의 사용법

DataLoggingDecimateData 항목과 DataLoggingDecimation 항목을 참조하십시오.

데시메이션 값 — 데시메이션 값
`2` (디폴트 값) | 양의 정수

스코프가 N번째 데이터 점 또는 프레임마다 데이터를 저장하거나 기록하도록 지정합니다. 여기서 N은 이 파라미터에 지정한 값입니다.

값이 1이면 모든 데이터 값이 버퍼링됩니다.

종속성

이 파라미터를 활성화하려면 데시메이션 또는 프레임 데시메이션을 선택하십시오.

프로그래밍 방식의 사용법

DataLoggingDecimateData 항목과 DataLoggingDecimation 항목을 참조하십시오.

작업 공간에 데이터 기록 — MATLAB 작업 공간에 데이터 저장
`off` (디폴트 값) | `on`

기록을 활성화하고 기록된 데이터를 MATLAB 작업 공간에 저장하려면 이 파라미터를 선택합니다. 이 파라미터를 선택하면 스코프는 변수 이름 파라미터와 저장 형식 파라미터도 활성화합니다. 이 파라미터는 플로팅 스코프와 Scope 뷰어에는 적용되지 않습니다.

Scope 블록을 사용하여 MATLAB 작업 공간에 신호를 저장하는 예제는 Save Simulation Data Using Scope Block 항목을 참조하십시오.

프로그래밍 방식의 사용법

DataLogging 항목을 참조하십시오.

변수 이름 — 저장된 데이터 변수의 이름
`ScopeData` (디폴트 값) | 문자형 벡터 | string형 스칼라

MATLAB 작업 공간에 스코프 데이터를 저장하기 위한 변수 이름을 지정합니다. 이 파라미터는 플로팅 스코프와 Scope 뷰어에는 적용되지 않습니다.

종속성

이 파라미터를 활성화하려면 작업 공간에 데이터 기록을 선택하십시오.

프로그래밍 방식의 사용법

DataLoggingVariableName 항목을 참조하십시오.

저장 형식 — MATLAB 변수 형식
`데이터셋` (디폴트 값) | `시간값을 갖는 구조체` | `구조체` | `배열`

MATLAB 작업 공간에 데이터를 저장하기 위한 MATLAB 변수 형식을 지정합니다. 이 파라미터는 플로팅 스코프와 Scope 뷰어에는 적용되지 않습니다.

데이터셋 — 데이터를 Dataset 객체로 저장합니다(기본적으로 timeseries 객체).
시간값을 갖는 구조체 — 데이터를 연결된 시간 정보가 포함된 구조체로 저장합니다.
구조체 — 데이터를 구조체로 저장합니다.
배열 — 데이터를 연결된 시간 정보가 포함된 배열로 저장합니다. 이 형식은 가변 크기 데이터를 지원하지 않습니다.

종속성

이 파라미터를 활성화하려면 작업 공간에 데이터 기록을 선택하십시오.

프로그래밍 방식의 사용법

DataLoggingSaveFormat 항목을 참조하십시오.

설정 > 좌표축 스타일

플롯 유형 — 플롯의 유형
`자동`(Scope의 디폴트 값) | `선`(Time Scope의 디폴트 값) | `계단` | `줄기`

플롯의 유형을 다음 중 하나로 지정합니다.

자동 –– 플롯 유형은 연속 신호의 경우 선 그래프, 이산 신호의 경우 계단 형태 그래프, Simulink 메시지 신호의 경우 줄기 그래프입니다.
선 –– 선 그래프입니다.
계단 –– 계단 형태 그래프입니다. 계단 형태 그래프는 가로선과 세로선으로만 이루어집니다. 각 가로선은 이산 샘플 주기에 대한 신호 값을 나타내고 두 개의 세로선에 연결됩니다. 각 세로선은 특정 샘플 시간에 발생하는 신호 값의 변화를 나타냅니다.
줄기 –– x축에 세로선이 그려지고 입력값이 원으로 표시되는 줄기 그래프입니다.

좌표축 배경 — 각 디스플레이의 배경색
검은색 (디폴트 값) | 색

스코프 디스플레이의 배경색 선택

좌표축 및 그리드 — 각 디스플레이에서 좌표축, 그리드, 레이블의 색
회색(gray) (디폴트 값) | 색

각 디스플레이마다 좌표축, 그리드, 레이블의 색을 선택합니다.

스코프 배경 — 스코프 창의 배경색
검은색 (디폴트 값) | 색

스코프 창의 배경색을 선택합니다.

복사할 때 색 유지 — 스코프를 복사할 때 색 유지
끄기 (디폴트 값) | 켜기

스코프 디스플레이를 클립보드에 복사할 때 색을 유지하려면 이 파라미터를 선택합니다. 이 파라미터를 선택하지 않으면 스코프는 스코프의 색을 프린터에 적합하게(흰색 배경, 보이는 선) 변경합니다. 복사 시 스코프의 기존 색을 유지하려면 이 파라미터를 선택합니다.

설정 > 표시 속성

활성 디스플레이 — 활성 디스플레이
`1` (디폴트 값) | 양의 정수

표시 속성 > 선 스타일, Y축, 표시의 설정에 따라 업데이트할 디스플레이를 선택합니다.

열별 배치 인덱스에 대응하는 양의 정수를 사용하여 원하는 디스플레이를 지정합니다. 여러 열과 행이 있는 레이아웃의 경우, 디스플레이 번호는 먼저 아래로 매핑된 다음 그다음 열로 넘어갑니다.

종속성

이 파라미터를 활성화하려면 둘 이상의 디스플레이를 갖도록 그리드 표시를 설정하십시오. 즉, 설정 > 일반 아래에 있는 그리드 표시를 1보다 큰 값을 적어도 하나 이상 포함하는, 요소를 2개 가진 숫자형 벡터로 설정합니다.

프로그래밍 방식의 사용법

ActiveDisplay 항목을 참조하십시오.

참고

모든 선 스타일 속성은 활성 디스플레이 파라미터를 통해 선택한 활성 디스플레이에만 영향을 미칩니다.

설정 > 선 스타일

선 — 변경할 선
`채널 1` (디폴트 값) | 채널 이름

선 스타일 속성을 설정하려는 활성 선을 선택합니다.

스타일 — 선 스타일
`-` (디폴트 값) | `:` | `-`. | `--` | `안 함`

선 파라미터를 사용하여 선택한 활성 선에 대한 선 스타일을 선택합니다.

너비 — 선 너비
`1.5` (디폴트 값) | `0.5` | `1` | `2` | `3` | `4` | `6` | ...

선 파라미터를 사용하여 선택한 활성 선에 대한 선 너비를 지정합니다.

마커 — 데이터 점 마커 스타일
`없음` (디폴트 값) | `o` | `+` | `x` | ...

선 파라미터를 사용하여 선택한 활성 선에 대한 데이터 점 마커를 지정합니다. 이 파라미터는 플롯의 'Marker' 속성과 비슷합니다. 드롭다운 목록에서 마커 기호를 선택할 수 있습니다.

색 — 선 색
노란색 (디폴트 값) | 색 선택기

선 파라미터를 사용하여 선택한 활성 선에 대한 선 색을 지정합니다.

조정 가능: Yes

선 표시 — 선 가시성
켜기 (디폴트 값) | 끄기

플롯에서 신호를 표시하거나 숨깁니다.

플롯에 신호를 표시하려면 이 파라미터를 선택합니다. 이 파라미터를 선택 해제하면 선택한 신호는 더 이상 표시되지 않습니다.

참고

모든 Y축 속성은 활성 디스플레이 파라미터를 통해 선택한 활성 디스플레이에만 영향을 미칩니다.

설정 > Y축

Y축 레이블 — Y축 레이블
안 함(Scope의 디폴트 값) | `Amplitude`(Time Scope의 디폴트 값) | 문자형 벡터 | string형 스칼라

y축에 표시할 텍스트를 지정합니다. 신호 단위를 표시하려면 (%<SignalUnits>)을 레이블에 추가합니다. 시뮬레이션 시작 시, Simulink는 (%SignalUnits)을 신호와 연결된 단위로 바꿉니다.

예: 단위가 m/s인 속도 신호의 경우, Velocity (%<SignalUnits>)을 입력하십시오.

종속성

표시 설정 아래에 있는 크기-위상으로 플로팅 파라미터를 선택하는 경우 이 파라미터는 적용되지 않습니다. y축은 Magnitude와 Phase로 레이블이 지정됩니다.

프로그래밍 방식의 사용법

YLabel 항목을 참조하십시오.

Y축 제한 — Y축 제한
[`-10` `10`] (디폴트 값) | 요소를 2개 가진 숫자형 벡터

y축 제한을 요소를 2개 가진 숫자형 벡터로 지정합니다.

조정 가능: Yes

종속성

크기-위상으로 플로팅을 선택하는 경우 이 속성은 크기 플롯에만 적용됩니다. 위상 플롯의 y축 제한은 항상 [-180 180]입니다.

프로그래밍 방식의 사용법

YLimits 항목을 참조하십시오.

참고

모든 디스플레이 속성은 활성 디스플레이 파라미터를 통해 선택한 활성 디스플레이에만 영향을 미칩니다.

설정 > 표시

제목 — 표시 이름
`%<SignalLabel>` (디폴트 값) | 문자형 벡터 | string형 스칼라

디스플레이에 사용할 제목을 지정합니다. 디폴트 값 %<SignalLabel>은 입력 신호 이름을 제목으로 사용합니다.

프로그래밍 방식의 사용법

Title 항목을 참조하십시오.

범례 표시 — 신호 범례 표시
끄기 (디폴트 값) | 켜기

신호 범례를 표시하려면 이 파라미터를 선택합니다. 범례에 나열된 이름은 모델에서의 신호 이름입니다. 여러 개의 채널이 포함된 신호의 경우, 스코프는 신호 이름 뒤에 채널 인덱스를 추가합니다. 연속 신호의 경우 이름 앞에 직선을 표시하고 이산 신호의 경우 계단 형태의 선을 표시합니다.

범례에서, 어떤 신호를 표시할지를 제어할 수 있습니다. 이러한 제어는 선 스타일 속성의 가시성을 변경하는 것과 동일합니다. 스코프 범례에서, 신호를 스코프에서 숨기려면 신호 이름을 클릭합니다. 신호를 표시하려면 신호 이름을 다시 클릭합니다. 신호를 1개만 표시하려면 신호 이름을 마우스 오른쪽 버튼으로 클릭합니다. 그러면 다른 모든 신호가 숨겨집니다. 모든 신호를 표시하려면 Esc 키를 누릅니다.

참고

범례에는 처음 20개 신호만 표시됩니다. 추가 신호는 범례에서 제어할 수 없습니다.

프로그래밍 방식의 사용법

ShowLegend 항목을 참조하십시오.

그리드 표시 — 내부 그리드 선 표시
켜기 (디폴트 값) | 끄기

내부 그리드 선을 표시하려면 이 파라미터를 선택합니다.

프로그래밍 방식의 사용법

ShowGrid 항목을 참조하십시오.

크기-위상으로 플로팅 — 디스플레이를 크기 플롯과 위상 플롯으로 분할
끄기 (디폴트 값) | 켜기

디스플레이를 크기 플롯과 위상 플롯으로 분할하려면 이 파라미터를 선택합니다.

켜기 — 크기 플롯과 위상 플롯을 표시합니다. 신호가 실수인 경우 스코프는 크기에 대해 신호의 절댓값을 플로팅합니다. 위상은 양수 값의 경우 0도이고 음수 값의 경우 180도입니다. 이 기능은 복소수 값 입력 신호에 유용합니다. 입력이 실수 값 신호인 경우, 이 파라미터를 선택하면 크기에 대해 신호의 절댓값이 반환됩니다.
끄기 — 신호 플롯을 표시합니다. 신호가 복소수인 경우, 스코프는 동일한 y축에 실수부와 허수부를 플로팅합니다.

프로그래밍 방식의 사용법

PlotAsMagnitudePhase 항목을 참조하십시오.

그리드 표시

그리드 표시 — 디스플레이 레이아웃
1×1 디스플레이 (디폴트 값) | `m`×`n`축의 배열

디스플레이 레이아웃을 지정합니다. 스코프 레이아웃과 유사한 그리드 선택기가 열립니다. 레이아웃에는 최대 16개 행과 16개 열을 포함할 수 있습니다. 그리드 선택기를 사용하여 최대 5×5 크기의 레이아웃을 선택할 수 있습니다. 5×5보다 큰 크기의 레이아웃을 선택하려면 다음을 수행하십시오.

툴스트립의 스코프 탭에서 설정 > 일반 아래에 있는 그리드 표시를 요소를 2개 가진 숫자형 벡터로 설정합니다. 이때 각 요소는 0보다 크고 16보다 작거나 같아야 합니다. 예를 들어 그리드 표시를 [2 1]로 설정하면 레이아웃이 2×1로 변경됩니다.
TimeScopeConfiguration 객체의 LayoutDimensions 속성을 사용합니다.

Animated GIF of changing the layout from one display to two displays

디스플레이 개수가 포트 개수와 같은 경우, 각 포트의 신호가 별도의 디스플레이에 표시됩니다. 디스플레이 개수가 포트 개수보다 작은 경우, 추가 포트의 신호가 마지막 디스플레이에 표시됩니다. 여러 열과 행이 있는 레이아웃의 경우, 포트는 먼저 아래로 매핑된 다음 그다음 열로 넘어갑니다. 디스플레이 개수가 포트 개수보다 큰 경우, 스코프는 빈 타일을 생성합니다.

프로그래밍 방식의 사용법

LayoutDimensions 항목을 참조하십시오.

도킹

도킹 — 스코프를 스코프 컨테이너에 도킹
스코프 도킹 (디폴트 값) | 모든 스코프 도킹

스코프 탭에서 도킹 또는 스코프 도킹을 클릭하여 현재 활성 스코프를 스코프 컨테이너에 추가합니다. 현재 모델에서 열려 있는 스코프를 모두 스코프 컨테이너에 추가하려면 모든 스코프 도킹을 클릭합니다.

스코프 컨테이너에 대한 자세한 내용은 스코프 창 관리 항목을 참조하십시오.

도킹 해제 — 스코프 컨테이너에서 스코프 도킹 해제
도킹 해제 (디폴트 값) | 모두 도킹 해제

스코프 컨테이너에 있는 현재 활성 스코프를 별도의 독립 창으로 분리하려면 스코프 컨테이너의 홈 탭에서 도킹 해제를 클릭합니다. 스코프 컨테이너에 있는 모든 스코프를 별도의 독립 창으로 분리하려면 모두 도킹 해제를 클릭합니다.

스코프 컨테이너에 대한 자세한 내용은 스코프 창 관리 항목을 참조하십시오.

종속성

이 파라미터는 스코프 컨테이너의 홈 탭에서만 사용할 수 있습니다.

열 때 새 스코프 도킹 — 열 때 새 스코프를 스코프 컨테이너에 추가
끄기 (디폴트 값) | 켜기

새로 열린 스코프(MATLAB의 현재 세션 이전에 연 적이 없는 스코프)를 기존 스코프 컨테이너에 자동으로 추가하려면 이 파라미터를 선택합니다.

스코프 컨테이너에 대한 자세한 내용은 스코프 창 관리 항목을 참조하십시오.

종속성

이 파라미터는 스코프 컨테이너의 홈 탭에서만 사용할 수 있습니다. 이 파라미터에 액세스하려면 스코프 컨테이너의 홈 탭 아래에 있는 모두 도킹의 드롭다운 화살표를 클릭합니다.

측정 탭

측정 탭은 스코프가 지원하는 모든 신호 측정에 대한 설정을 포함하고 있습니다. 측정 패널은 스코프 창 하단에 나타납니다. 측정 패널을 열려면 먼저 측정 탭에서 해당 측정을 활성화해야 합니다.

Measurements tab of the Scope block and the Time Scope block.

측정에 대한 자세한 내용은 다음 페이지를 참조하십시오.

트리거 — 반복 신호를 동기화하고 이벤트가 발생하면 디스플레이를 일시 중지하기 위한 트리거를 설정합니다.
커서 측정 — 세로 커서와 가로 커서를 사용하여 신호 값을 측정합니다.
신호 통계량 — 선택한 신호의 최댓값, 최솟값, 피크 간 차이, 평균, 중앙값, RMS 값을 표시합니다.
피크 검출기 — 최댓값을 찾아서 해당 최댓값이 발생하는 x축 값을 표시합니다.
이진 측정 — 천이, 오버슈트, 언더슈트, 주기를 측정합니다.

블록 특성

데이터형	`Boolean` \| `bus^a` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
직접 피드스루	`아니요`
다차원 신호	`예`
가변 크기 신호	`예`
영점교차 검출	`아니요`
^a 가상 버스는 지원되지 않습니다. 표준(Normal) 모드 또는 액셀러레이터(Accelerator) 모드로 시뮬레이션하는 경우에만 비가상 버스가 지원됩니다. 비가상 버스에 대한 데이터 기록은 Dataset 형식으로만 지원됩니다.

세부 정보

모두 확장

스코프 창 관리

Simulink 모델의 여러 스코프를 스코프 컨테이너라는 단일 창에 도킹합니다. 스코프 컨테이너는 신호를 시각화하고 스코프의 설정을 관리할 수 있는 편리한 인터페이스를 제공합니다. 홈 탭과 측정 탭의 설정은 활성 스코프(컨테이너에서 사용자와 상호 작용 중인 스코프)에 대해서만 적용됩니다.

홈 탭

스코프 컨테이너의 홈 탭에는 Scope 블록 툴스트립의 스코프 탭과 유사한 설정이 있습니다.

Screenshot of Home tab

설정

현재 활성 스코프에 대한 스타일 설정 측면 패널을 실행하려면 설정을 클릭합니다. 이 패널에서 일반 설정, 시간 및 좌표축 설정, 표시 설정, 스타일 설정, 기록 관련 설정과 같은 스코프와 관련된 모든 설정을 제어할 수 있습니다. 이러한 속성에 대한 자세한 내용은 Scope 도움말 페이지의 설정을 참조하십시오.

그리드 표시

스코프 레이아웃과 유사한 그리드 선택기가 열립니다. 레이아웃에는 최대 16개 행과 16개 열을 포함할 수 있습니다.

모두 도킹

현재 모델에서 열려 있는 스코프를 모두 스코프 컨테이너에 추가하려면 모두 도킹을 클릭합니다. 새로 연 스코프를 기존 스코프 컨테이너에 자동으로 추가하려면 모두 도킹 > 열 때 새 스코프 도킹을 선택합니다.

도킹 해제

현재 활성 스코프를 컨테이너에서 별도의 독립 창으로 분리하려면 도킹 해제를 클릭합니다. 스코프 컨테이너에 도킹된 스코프가 여러 개 있는 경우, 스코프 컨테이너에 있는 모든 스코프를 별도의 독립 창으로 분리하려면 도킹 해제 > 모두 도킹 해제를 클릭합니다.

측정 탭

스코프 컨테이너의 측정 탭에는 Scope 블록 툴스트립의 측정 탭과 유사한 설정이 있습니다.

Screenshot of Measurements tab

확장 기능

모두 확장

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

이 블록은 코드를 생성하는 시스템에서 시뮬레이션 가시성을 위해 사용할 수 있지만 생성 코드에는 포함되지 않습니다.

HDL 코드 생성
HDL Coder™를 사용하여 FPGA 및 ASIC 설계를 위한 VHDL, Verilog 및 SystemVerilog 코드를 생성할 수 있습니다.

HDL 아키텍처

아키텍처	설명
`No HDL`	이 블록에 대해 HDL 코드를 생성하지 않습니다.

HDL 블록 속성

PreserveUpstreamLogic

연결되지 않은 로직의 제거를 제어합니다. 디폴트 값은 off이며, 연결되지 않은 로직이 HDL 코드에 보존되지 않습니다. 자세한 내용은 PreserveUpstreamLogic (HDL Coder) 항목을 참조하십시오.

PLC 코드 생성
Simulink® PLC Coder™를 사용하여 Structured Text 코드를 생성할 수 있습니다.

이 블록은 코드를 생성하는 시스템에서 시뮬레이션 가시성을 위해 사용할 수 있지만 생성 코드에는 포함되지 않습니다.

고정소수점 변환
Fixed-Point Designer™를 사용하여 고정소수점 시스템을 설계하고 시뮬레이션할 수 있습니다.

이 블록은 고정소수점 입력을 받지만, 표시를 위해 double형으로 변환합니다.

버전 내역

R2015b에 개발됨

모두 확장

R2025a: 스코프가 개선되었으며 새로운 스코프 컨테이너를 통해 모든 스코프를 하나의 창에 도킹할 수 있음

Simulink Scope, Time Scope (DSP System Toolbox), Simulink에 소속된 Floating Scope and Scope Viewer 블록에는 스코프의 설정 및 측정에 액세스하는 데 사용할 수 있는 새로운 사용자 인터페이스가 있습니다. 이제 스코프의 응답 속도가 향상되었으며 스코프의 성능도 개선되었습니다. 새로운 스코프 컨테이너를 사용하여 여러 스코프 창을 단일 창에 도킹하고 스코프를 관리 및 구성합니다. 또한 스코프 컨테이너를 사용하면 모델에 있는 모든 스코프를 단일 창에서 볼 수 있습니다.

Scope 블록, Time Scope 블록, Floating Scope and Scope Viewer 블록에 대한 주요 개선 사항은 다음과 같습니다.

간소화된 사용자 인터페이스: 스코프 탭에서 모든 일반 스코프 설정에 쉽게 액세스하고, 새로운 스코프 툴스트립의 측정 탭에서 모든 측정 설정에 쉽게 액세스합니다.
새로운 스코프 컨테이너: 모델의 모든 스코프 디스플레이에 대한 통합 뷰를 제공하는 단일 창으로, 이를 통해 여러 스코프를 한곳에서 관리하고 구성할 수 있습니다.
업데이트된 설정 패널: 패널 업데이트를 통해 스코프의 모든 일반 설정과 스타일 설정이 통합되었습니다. 패널을 열려면 툴스트립의 스코프 탭에서 설정을 클릭하십시오.

R2025a: MATLAB 그래픽스 API를 사용하여 Simulink Scope에 액세스하는 기능이 제거됨

Simulink Scope 블록의 기본 그래픽스가 변경되었습니다. MATLAB 그래픽스 API를 통해 Simulink Scope 블록에 액세스하거나 수정할 수 없습니다.

MATLAB 그래픽스 창에 스코프 데이터를 표시하려면 Scope 블록 툴스트립의 스코프 탭에 있는 Figure에 출력 기능을 사용하십시오.

R2025a: 스코프를 MATLAB 데스크탑에 도킹하는 기능이 제거됨

Simulink Scope, Time Scope (DSP System Toolbox), Floating Scope and Scope Viewer를 MATLAB 데스크탑에 도킹하는 기능이 제거되었습니다. 대신 새로운 스코프 컨테이너를 사용하십시오. 자세한 내용은 스코프 창 관리 항목을 참조하십시오.

R2024b 또는 이전 릴리스에서 생성한 모델에 스코프가 4개 이상 열려 있고 해당 모델을 R2025a에서 여는 경우, 열려 있던 스코프는 자동으로 스코프 컨테이너 창에 도킹됩니다.

참고 항목

Floating Scope and Scope Viewer

Scope

설명

예제

Sample Time with Scope Blocks

Data Typing in Simulink

Filter Signals with Different Data Types

제한 사항

포트

입력

Port_1 — 시각화할 신호 스칼라 | 벡터 | 행렬 | 배열 | 버스 | 비가상 버스

입력 제한 사항

버스 지원

파라미터

스코프 탭

설정 > 일반

시뮬레이션 시작 시 열기 — 스코프를 여는 시점 지정 끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

프로그래밍 방식의 사용법

전체 경로 표시 — 스코프 제목 표시줄에 블록 경로 표시 끄기 (디폴트 값) | 켜기

입력 포트 개수 — 스코프의 입력 포트 개수 1 (디폴트 값) | 범위 [1 96] 내에 있는 양의 정수

프로그래밍 방식의 사용법

그리드 표시 — 그리드 표시의 차원 [1, 1] (디폴트 값) | 요소를 2개 가진 숫자형 벡터

프로그래밍 방식의 사용법

입력 처리 — 샘플 기반 또는 프레임 기반 처리 요소를 채널로(샘플 기반)(Scope의 디폴트 값) | 열을 채널로(프레임 기반)(Time Scope의 디폴트 값)

프로그래밍 방식의 사용법

좌표축 최대화 — 플롯의 크기 최대화 끄기(Scope의 디폴트 값) | 자동(Time Scope의 디폴트 값) | 켜기

프로그래밍 방식의 사용법

설정 > 시간

샘플 시간 — 스코프 업데이트 간의 시뮬레이션 간격 -1(상속된 경우) (디폴트 값) | 양의 실수

프로그래밍 방식의 사용법

시간 길이 — 표시할 x축의 길이 자동 (디폴트 값) | 1개 프레임 기간 | <사용자 정의>

프로그래밍 방식의 사용법

초과 시 동작 — 표시된 x축을 넘어서는 데이터 표시 래핑 (디폴트 값) | 스크롤

프로그래밍 방식의 사용법

시간 단위 — x축 단위 없음(Scope의 디폴트 값) | 메트릭(시간 길이 기반)(Time Scope의 디폴트 값) | 초

프로그래밍 방식의 사용법

시간 표시 오프셋 — x축 오프셋 0 (디폴트 값) | 스칼라 | 벡터

프로그래밍 방식의 사용법

T축 및 눈금 레이블 — x축(시간)과 눈금 레이블의 표시 하단 디스플레이만(Scope의 디폴트 값) | 모두(Time Scope의 디폴트 값) | 없음

종속성

프로그래밍 방식의 사용법

시간 오프셋 보기 — 상태 표시줄에 시간 오프셋 표시 켜기 (디폴트 값) | 끄기

시간-축 레이블 표시 — x축 레이블 표시 또는 숨기기 끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

종속성

프로그래밍 방식의 사용법

설정 > 좌표축 스케일링

Y축 제한 스케일링 — y축 스케일링 모드 수동 (디폴트 값) | 자동 | N번 업데이트 후

프로그래밍 방식의 사용법

Y축 제한 축소를 허용하지 않음 — y축 범위 제한을 늘리도록 허용 켜기 (디폴트 값) | 끄기

종속성

업데이트 수 — 스케일링 이전의 업데이트 수 10 (디폴트 값) | 정수

종속성

프로그래밍 방식의 사용법

중지 시 Y축 제한 스케일링 — 시뮬레이션 중지 시 y축 제한 스케일링 켜기 (디폴트 값) | 끄기

Y축 데이터 범위(%) — 플로팅에 사용할 y축의 백분율 80 (디폴트 값) | [1,100] 사이의 정수

Y축 정렬 — y축에서의 정렬 Center (디폴트 값) | Top | Bottom

X축 제한 스케일링 — x축 범위 제한 스케일링 끄기 (디폴트 값) | 켜기

X축 데이터 범위(%) — 플로팅에 사용할 x축의 백분율 100 (디폴트 값) | 범위 [1,100] 내에 있는 정수

종속성

X축 정렬 — x축에서의 정렬 Center (디폴트 값) | Left | Right

종속성

설정 > 기록

기록할 마지막 데이터 점 개수, 기록할 마지막 프레임 개수 — 버퍼링되는 데이터 점 또는 프레임을 제한 off (디폴트 값) | on

프로그래밍 방식의 사용법

최대 점 개수 — 저장할 최대 데이터 점 개수 5000 | 양의 정수

종속성

프로그래밍 방식의 사용법

데시메이션, 프레임 데시메이션 — 표시하고 저장할 스코프 데이터의 양 줄이기 off (디폴트 값) | on

프로그래밍 방식의 사용법

데시메이션 값 — 데시메이션 값 2 (디폴트 값) | 양의 정수

종속성

프로그래밍 방식의 사용법

작업 공간에 데이터 기록 — MATLAB 작업 공간에 데이터 저장 off (디폴트 값) | on

프로그래밍 방식의 사용법

변수 이름 — 저장된 데이터 변수의 이름 ScopeData (디폴트 값) | 문자형 벡터 | string형 스칼라

종속성

프로그래밍 방식의 사용법

저장 형식 — MATLAB 변수 형식 데이터셋 (디폴트 값) | 시간값을 갖는 구조체 | 구조체 | 배열

종속성

프로그래밍 방식의 사용법

설정 > 좌표축 스타일

Port_1 — 시각화할 신호
스칼라 | 벡터 | 행렬 | 배열 | 버스 | 비가상 버스

시뮬레이션 시작 시 열기 — 스코프를 여는 시점 지정
끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

전체 경로 표시 — 스코프 제목 표시줄에 블록 경로 표시
끄기 (디폴트 값) | 켜기

입력 포트 개수 — 스코프의 입력 포트 개수
`1` (디폴트 값) | 범위 [1 96] 내에 있는 양의 정수

그리드 표시 — 그리드 표시의 차원
[1, 1] (디폴트 값) | 요소를 2개 가진 숫자형 벡터

입력 처리 — 샘플 기반 또는 프레임 기반 처리
`요소를 채널로(샘플 기반)`(Scope의 디폴트 값) | `열을 채널로(프레임 기반)`(Time Scope의 디폴트 값)

좌표축 최대화 — 플롯의 크기 최대화
`끄기`(Scope의 디폴트 값) | `자동`(Time Scope의 디폴트 값) | `켜기`

샘플 시간 — 스코프 업데이트 간의 시뮬레이션 간격
`-1`(상속된 경우) (디폴트 값) | 양의 실수

시간 길이 — 표시할 x축의 길이
`자동` (디폴트 값) | `1개 프레임 기간` | `<사용자 정의>`

초과 시 동작 — 표시된 x축을 넘어서는 데이터 표시
`래핑` (디폴트 값) | `스크롤`

시간 단위 — x축 단위
`없음`(Scope의 디폴트 값) | `메트릭(시간 길이 기반)`(Time Scope의 디폴트 값) | `초`

시간 표시 오프셋 — x축 오프셋
`0` (디폴트 값) | 스칼라 | 벡터

T축 및 눈금 레이블 — x축(시간)과 눈금 레이블의 표시
`하단 디스플레이만`(Scope의 디폴트 값) | `모두`(Time Scope의 디폴트 값) | `없음`

시간 오프셋 보기 — 상태 표시줄에 시간 오프셋 표시
켜기 (디폴트 값) | 끄기

시간-축 레이블 표시 — x축 레이블 표시 또는 숨기기
끄기(Scope의 디폴트 값) | 켜기(Time Scope의 디폴트 값)

Y축 제한 스케일링 — y축 스케일링 모드
`수동` (디폴트 값) | `자동` | `N번 업데이트 후`

Y축 제한 축소를 허용하지 않음 — y축 범위 제한을 늘리도록 허용
켜기 (디폴트 값) | 끄기

업데이트 수 — 스케일링 이전의 업데이트 수
`10` (디폴트 값) | 정수

중지 시 Y축 제한 스케일링 — 시뮬레이션 중지 시 y축 제한 스케일링
켜기 (디폴트 값) | 끄기

Y축 데이터 범위(%) — 플로팅에 사용할 y축의 백분율
`80` (디폴트 값) | [1,100] 사이의 정수

Y축 정렬 — y축에서의 정렬
`Center` (디폴트 값) | `Top` | `Bottom`

X축 제한 스케일링 — x축 범위 제한 스케일링
끄기 (디폴트 값) | 켜기

X축 데이터 범위(%) — 플로팅에 사용할 x축의 백분율
`100` (디폴트 값) | 범위 [1,100] 내에 있는 정수

X축 정렬 — x축에서의 정렬
`Center` (디폴트 값) | `Left` | `Right`

기록할 마지막 데이터 점 개수, 기록할 마지막 프레임 개수 — 버퍼링되는 데이터 점 또는 프레임을 제한
`off` (디폴트 값) | `on`

최대 점 개수 — 저장할 최대 데이터 점 개수
`5000` | 양의 정수

데시메이션, 프레임 데시메이션 — 표시하고 저장할 스코프 데이터의 양 줄이기
`off` (디폴트 값) | `on`

데시메이션 값 — 데시메이션 값
`2` (디폴트 값) | 양의 정수

작업 공간에 데이터 기록 — MATLAB 작업 공간에 데이터 저장
`off` (디폴트 값) | `on`

변수 이름 — 저장된 데이터 변수의 이름
`ScopeData` (디폴트 값) | 문자형 벡터 | string형 스칼라

저장 형식 — MATLAB 변수 형식
`데이터셋` (디폴트 값) | `시간값을 갖는 구조체` | `구조체` | `배열`

플롯 유형 — 플롯의 유형
`자동`(Scope의 디폴트 값) | `선`(Time Scope의 디폴트 값) | `계단` | `줄기`

좌표축 배경 — 각 디스플레이의 배경색
검은색 (디폴트 값) | 색

좌표축 및 그리드 — 각 디스플레이에서 좌표축, 그리드, 레이블의 색
회색(gray) (디폴트 값) | 색

스코프 배경 — 스코프 창의 배경색
검은색 (디폴트 값) | 색

복사할 때 색 유지 — 스코프를 복사할 때 색 유지
끄기 (디폴트 값) | 켜기

활성 디스플레이 — 활성 디스플레이
`1` (디폴트 값) | 양의 정수

선 — 변경할 선
`채널 1` (디폴트 값) | 채널 이름

스타일 — 선 스타일
`-` (디폴트 값) | `:` | `-`. | `--` | `안 함`

너비 — 선 너비
`1.5` (디폴트 값) | `0.5` | `1` | `2` | `3` | `4` | `6` | ...

마커 — 데이터 점 마커 스타일
`없음` (디폴트 값) | `o` | `+` | `x` | ...

색 — 선 색
노란색 (디폴트 값) | 색 선택기

선 표시 — 선 가시성
켜기 (디폴트 값) | 끄기

Y축 레이블 — Y축 레이블
안 함(Scope의 디폴트 값) | `Amplitude`(Time Scope의 디폴트 값) | 문자형 벡터 | string형 스칼라

Y축 제한 — Y축 제한
[`-10` `10`] (디폴트 값) | 요소를 2개 가진 숫자형 벡터

제목 — 표시 이름
`%<SignalLabel>` (디폴트 값) | 문자형 벡터 | string형 스칼라

범례 표시 — 신호 범례 표시
끄기 (디폴트 값) | 켜기

그리드 표시 — 내부 그리드 선 표시
켜기 (디폴트 값) | 끄기

크기-위상으로 플로팅 — 디스플레이를 크기 플롯과 위상 플롯으로 분할
끄기 (디폴트 값) | 켜기

그리드 표시 — 디스플레이 레이아웃
1×1 디스플레이 (디폴트 값) | `m`×`n`축의 배열

도킹 — 스코프를 스코프 컨테이너에 도킹
스코프 도킹 (디폴트 값) | 모든 스코프 도킹

도킹 해제 — 스코프 컨테이너에서 스코프 도킹 해제
도킹 해제 (디폴트 값) | 모두 도킹 해제

열 때 새 스코프 도킹 — 열 때 새 스코프를 스코프 컨테이너에 추가
끄기 (디폴트 값) | 켜기

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

HDL 코드 생성
HDL Coder™를 사용하여 FPGA 및 ASIC 설계를 위한 VHDL, Verilog 및 SystemVerilog 코드를 생성할 수 있습니다.

PLC 코드 생성
Simulink® PLC Coder™를 사용하여 Structured Text 코드를 생성할 수 있습니다.

고정소수점 변환
Fixed-Point Designer™를 사용하여 고정소수점 시스템을 설계하고 시뮬레이션할 수 있습니다.
