Resettable Subsystem

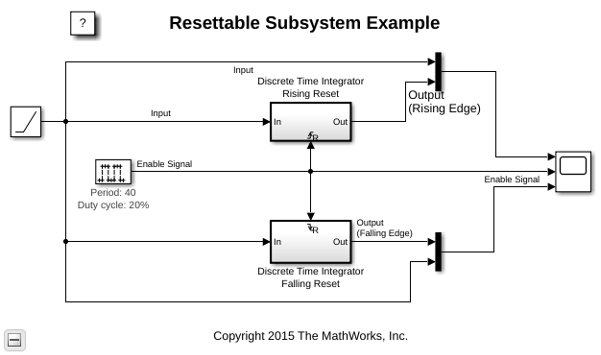

이 예제에서는 두 개의 Resettable Subsystem을 사용하여 램프 신호를 구현하는 방법을 보여줍니다. 서브시스템 내의 모든 블록 상태를 조건에 따라 초기 조건으로 재설정하려는 경우 Resettable Subsystem을 사용해 보십시오. Resettable Subsystem은 매 시간 스텝에서 실행되지만 그 내부 블록은 재설정 포트에서 트리거 신호가 발생할 때 조건부로 블록 상태를 재설정합니다. 자세한 내용은 Using Resettable Subsystems 항목을 참조하십시오.
시뮬레이션 실행 후, 스코프에는 3개의 플롯이 표시됩니다. 상단 플롯과 하단 플롯은 기준이 되는 원래 램프와 그 적분값을 보여줍니다. 상단 및 하단 플롯에 해당하는 서브시스템은 각각 펄스의 상승 에지와 하강 에지마다 재설정됩니다. 각 서브시스템이 재설정될 때, Integrator 블록의 상태는 초기 조건 값인 0으로 설정됩니다. 각 서브시스템의 재설정 시점은 가운데 플롯을 참조하십시오.
재설정은 서브시스템 내 블록에 대해 발생하며, 각 블록은 자체 재설정 포트를 가질 필요가 없습니다. 이는 서브시스템 수준에서 재설정을 처리하는 보다 편리한 방법을 제공합니다.
