Repeating Sequence Stair

이산시간 시퀀스 출력 및 반복

•

×

라이브러리:
Simulink / Sources

설명

Repeating Sequence Stair 블록은 출력값으로 구성된 벡터 파라미터로 지정한 계단 시퀀스를 출력하고 반복합니다. 예를 들어, 벡터를 [3 1 2 4 1]'로 지정할 수 있습니다. 출력값으로 구성된 벡터의 값이 매 시간 간격으로 출력된 다음 시퀀스가 반복됩니다.

예제

고정소수점 S-Function: 곱과 합

이 모델에서는 고정소수점 "곱과 합" 연산을 계산하기 위해 작성된 사용자 지정 C 언어 S-Function을 실행하는 방법을 보여줍니다. S-Function의 소스 코드를 보려면 마우스 오른쪽 버튼을 클릭하여 나타나는 상황별 메뉴를 사용하여 "블록 파라미터"를 선택하십시오. 대화 상자가 표시되면 편집 버튼을 누릅니다.

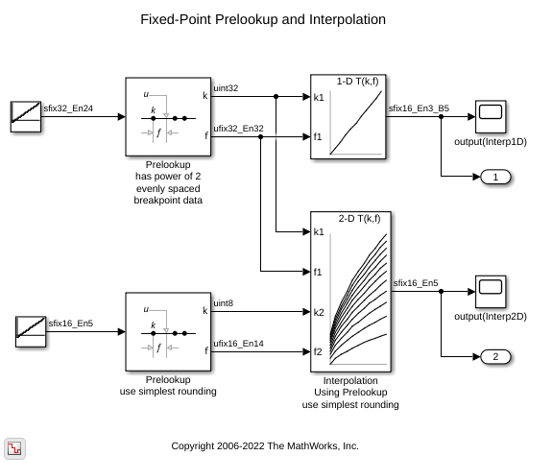

Fixed-Point Prelookup and Interpolation

Demonstrates some of the features of Prelookup and Interpolation Using Prelookup blocks.

포트

출력

Port_1 — 반복되는 이산 출력 신호

스칼라

시간 값으로 구성된 벡터 및 샘플 시간 파라미터의 값을 기반으로 생성된 출력 신호입니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

파라미터

기본

출력값으로 구성된 벡터 — 출력값으로 구성된 벡터

[3 1 4 2 1].' (디폴트 값) | 벡터

반복 계단 시퀀스의 값이 포함된 벡터를 지정합니다.

프로그래밍 방식의 사용법

블록 파라미터: OutValues

유형: 문자형 벡터

값: 벡터

디폴트 값: [3 1 4 2 1].'

샘플 시간 — 샘플 간의 시간 간격

-1 (디폴트 값) | 스칼라

샘플 간의 시간 간격을 지정합니다. 샘플 시간을 상속하려면 이 파라미터를 -1로 설정하십시오. 자세한 내용은 샘플 시간 지정하기 항목을 참조하십시오.

프로그래밍 방식의 사용법

블록 파라미터: tsamp

유형: 문자형 벡터

값: 스칼라

디폴트 값: '-1'

신호 특성

출력 최솟값 — 범위 검사를 위한 최소 출력값

[] (디폴트 값) | 스칼라

Simulink^®에서 검사하는 출력 범위의 하한 값입니다.

Simulink는 이 최솟값을 사용하여 다음 작업을 수행합니다.

• 일부 블록에 대해 파라미터 범위 검사(Specify Minimum and Maximum Values for Block Parameters 참조).

• 시뮬레이션 범위 검사(Specify Signal Ranges 및 Enable Simulation Range Checking 참조).

• 고정소수점 데이터형의 자동 스케일링.

• 모델에서 생성한 코드 최적화. 이 최적화 작업은 알고리즘의 코드를 제거하고, SIL 또는 외부 모드 같은 일부 시뮬레이션 모드의 결과에 영향을 줄 수 있습니다. 자세한 내용은 Optimize using the specified minimum and maximum values (Embedded Coder) 항목을 참조하십시오.

참고

출력 최솟값은 실제 출력 신호를 포화시키거나 자르지 않습니다. 대신 Saturation 블록을 사용하십시오.

프로그래밍 방식의 사용법

블록 파라미터: OutMin

유형: 문자형 벡터

값: '[ ]'| 스칼라

디폴트 값: '[ ]'

출력 최댓값 — 범위 검사를 위한 최대 출력값

[] (디폴트 값) | 스칼라

Simulink에서 검사하는 출력 범위의 상한 값입니다.

Simulink는 이 최댓값을 사용하여 다음 작업을 수행합니다.

• 일부 블록에 대해 파라미터 범위 검사(Specify Minimum and Maximum Values for Block Parameters 참조).

• 시뮬레이션 범위 검사(Specify Signal Ranges 및 Enable Simulation Range Checking 참조).

• 고정소수점 데이터형의 자동 스케일링.

• 모델에서 생성한 코드 최적화. 이 최적화 작업은 알고리즘의 코드를 제거하고, SIL 또는 외부 모드 같은 일부 시뮬레이션 모드의 결과에 영향을 줄 수 있습니다. 자세한 내용은 Optimize using the specified minimum and maximum values (Embedded Coder) 항목을 참조하십시오.

참고

출력 최댓값은 실제 출력 신호를 포화시키거나 자르지 않습니다. 대신 Saturation 블록을 사용하십시오.

프로그래밍 방식의 사용법

블록 파라미터: OutMax

유형: 문자형 벡터

값: '[ ]'| 스칼라

디폴트 값: '[ ]'

출력 데이터형 — 출력 데이터형 지정

double (디폴트 값) | 상속: 역전파를 통해 상속 | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <데이터형 표현식> | ...

출력의 데이터형을 선택합니다. 유형은 상속되거나 직접 지정되거나 Simulink.NumericType과 같은 데이터형 객체로 표현될 수 있습니다.

데이터형 도우미를 사용하면 데이터 특성을 쉽게 설정할 수 있습니다. 데이터형 도우미를 사용하려면 을 클릭하십시오. 자세한 내용은 Specify Data Types Using Data Type Assistant 항목을 참조하십시오.

프로그래밍 방식의 사용법

블록 파라미터: OutDataTypeStr

유형: 문자형 벡터

값: 'Inherit: Inherit via back propagation' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>'

디폴트 값: 'Double'

고정소수점 툴에 의해 변경되지 않도록 출력 데이터형 설정 잠금 — 고정소수점 툴에 의해 데이터형이 재정의되지 않도록 방지

off (디폴트 값) | on

고정소수점 툴과 고정소수점 어드바이저에 의해 변경되지 않도록 이 블록의 출력 데이터형 설정을 잠그려면 선택합니다. 자세한 내용은 Use Lock Output Data Type Setting (Fixed-Point Designer) 항목을 참조하십시오.

프로그래밍 방식의 사용법

블록 파라미터: LockScale

유형: 문자형 벡터

값: 'off' | 'on'

디폴트 값: 'off'

블록 특성

데이터형	Boolean | double | enumerated | fixed point | integer | single
직접 피드스루	아니요
다차원 신호	아니요
가변 크기 신호	아니요
영점교차 검출	아니요

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

HDL 코드 생성

HDL Coder™를 사용하여 FPGA 및 ASIC 설계를 위한 VHDL, Verilog 및 SystemVerilog 코드를 생성할 수 있습니다.

HDL Coder™는 HDL 구현과 합성된 논리에 영향을 주는 추가 구성 옵션을 제공합니다.

HDL 아키텍처

이 블록에는 하나의 디폴트 HDL 아키텍처가 있습니다.

HDL 블록 속성

일반
ConstrainedOutputPipeline	기존 지연을 설계 내부로 이동하여 출력에 배치하는 레지스터 개수입니다. 분산된 파이프라이닝은 이러한 레지스터를 다시 분산하지 않습니다. 디폴트 값은 0입니다. 자세한 내용은 ConstrainedOutputPipeline (HDL Coder) 항목을 참조하십시오.
InputPipeline	생성된 코드에 삽입할 입력 파이프라인 단계의 개수입니다. 분산 파이프라이닝과 제약이 있는 출력 파이프라이닝은 이러한 레지스터를 이동할 수 있습니다. 디폴트 값은 0입니다. 자세한 내용은 InputPipeline (HDL Coder) 항목을 참조하십시오.
OutputPipeline	생성된 코드에 삽입할 출력 파이프라인 단계의 개수입니다. 분산 파이프라이닝과 제약이 있는 출력 파이프라이닝은 이러한 레지스터를 이동할 수 있습니다. 디폴트 값은 0입니다. 자세한 내용은 OutputPipeline (HDL Coder) 항목을 참조하십시오.

PLC 코드 생성
Simulink® PLC Coder™를 사용하여 Structured Text 코드를 생성할 수 있습니다.

고정소수점 변환
Fixed-Point Designer™를 사용하여 고정소수점 시스템을 설계하고 시뮬레이션할 수 있습니다.
