비선형 양극성 트랜지스터

이 모델은 Ebers-Moll 등가 회로를 기반으로 하는 비선형 양극성 트랜지스터의 구현을 보여줍니다. R1과 R2는 공칭 동작점을 설정하고, 소신호 이득은 대략 R3/R4 비에 따라 설정됩니다. 1uF 디커플링 커패시터는 1KHz에서 무시 가능한 임피던스를 나타내도록 선택되었습니다. 주파수 응답이 생성될 수 있도록 선형 모델이 구성되어 있습니다.

이 모델은 Foundation Library의 기본 전기 요소에서 얼마나 더 복잡한 요소(이 경우 트랜지스터)를 구축할 수 있는지 보여줍니다. Solver Configuration 블록에 '정상 상태에서 시뮬레이션 시작' 옵션이 설정되어 있습니다.

트랜지스터 모델링에서 조각별 선형 다이오드를 사용하는 것에 대한 자세한 배경 지식은 다음을 참조하십시오. Cel, J. "Ebers-Moll model of bipolar transistor with idealized diodes", International Journal of Electronics, Vol. 89, No. 1, January 2002, p.7-18.

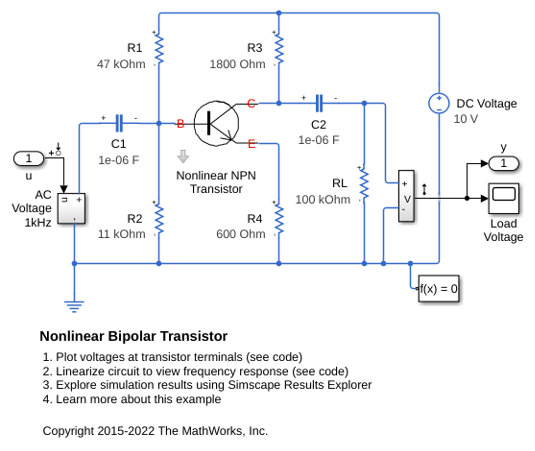

모델

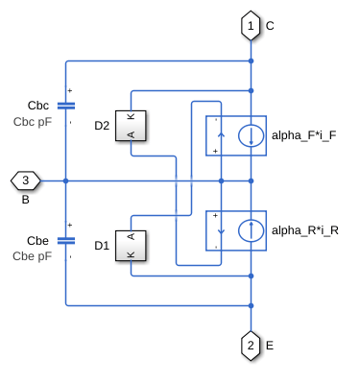

Nonlinear NPN Transistor 서브시스템

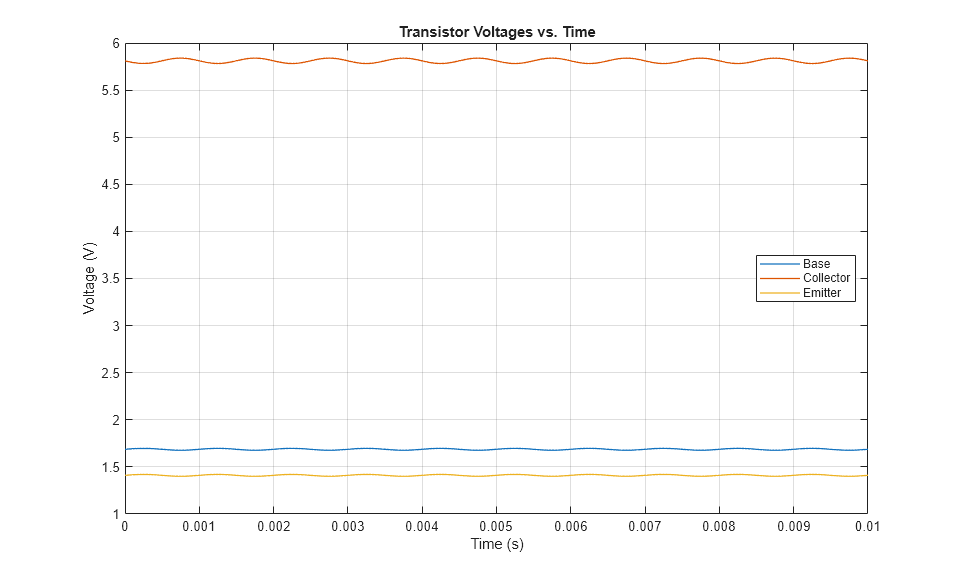

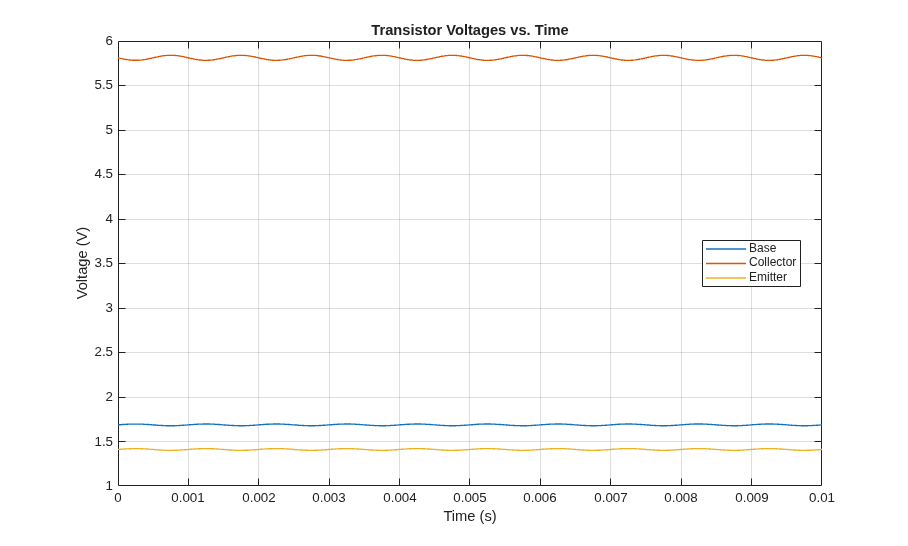

Simscape 기록의 시뮬레이션 결과

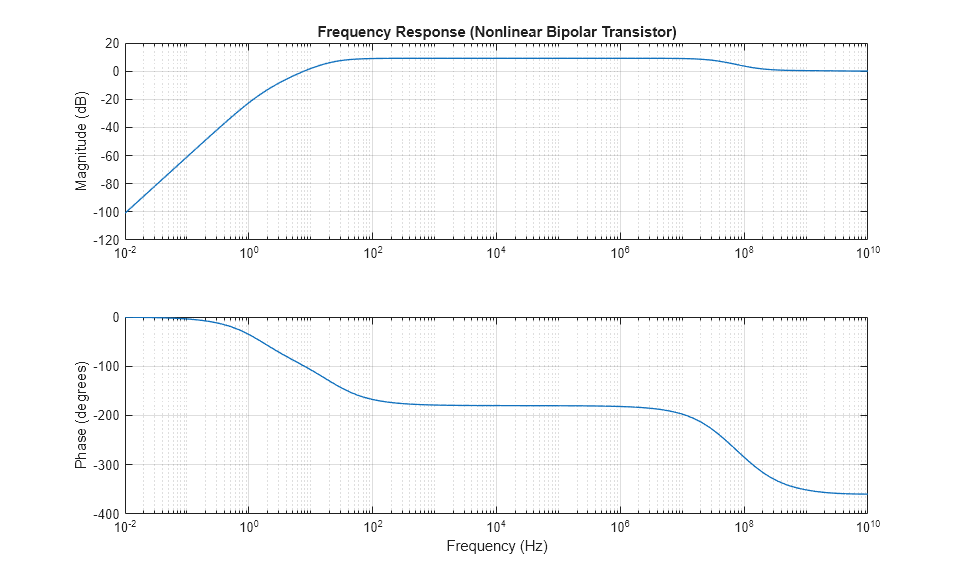

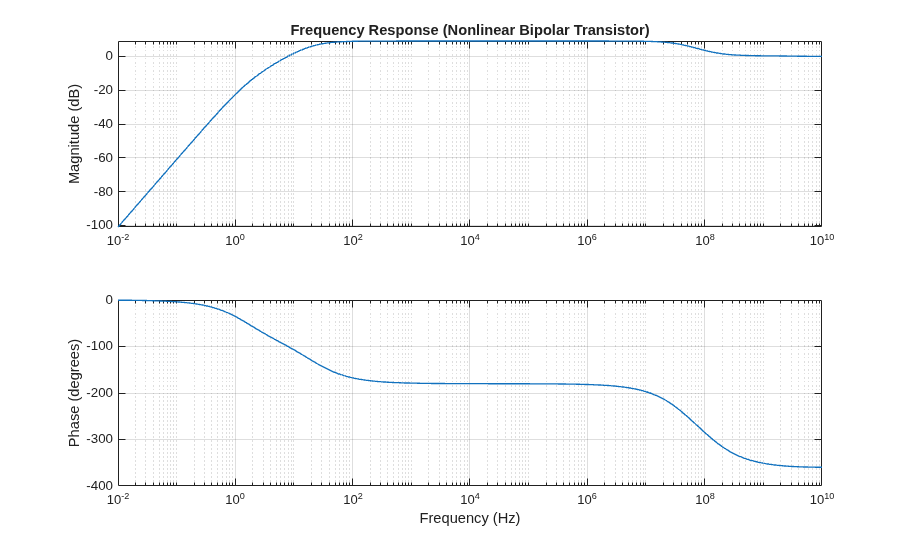

주파수 응답
