전파 브리지 정류기
R2026b이 예제에서는 120VAC를 12VDC로 변환하는 변압기에서 특정 부하에 맞게 커패시터의 크기를 조정하는 방법을 보여줍니다. 시스템은 이상적인 AC 변압기와 전파 브리지 정류기로 모델링되었습니다.
변압기의 권수비는 14이며 전력공급을 8.6V RMS로 낮춥니다(즉, 8.6*sqrt(2) = 12V pk-pk). 그러면 전파 브리지 정류기와 커패시터의 조합이 이를 DC로 변환합니다. 저항기는 일반적인 부하를 나타냅니다.
주어진 크기의 커패시터에 대해 부하 저항이 증가함에 따라 DC 전압의 리플이 증가합니다. 이 모델은 리플의 영향을 평가하기 위해 응용 회로를 구동하는 데에도 사용할 수 있습니다.
모델

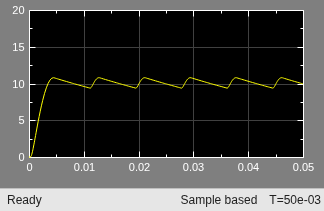

스코프의 시뮬레이션 결과

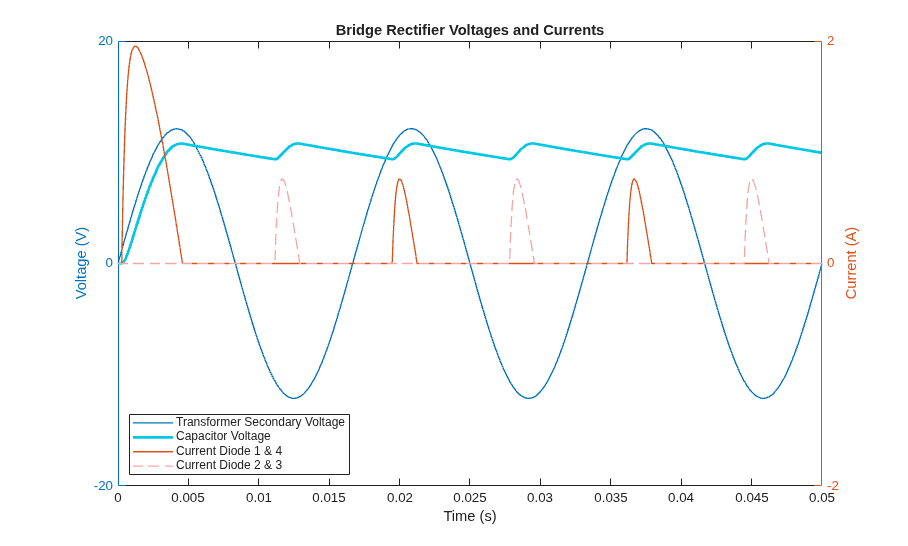

Simscape 기록의 시뮬레이션 결과

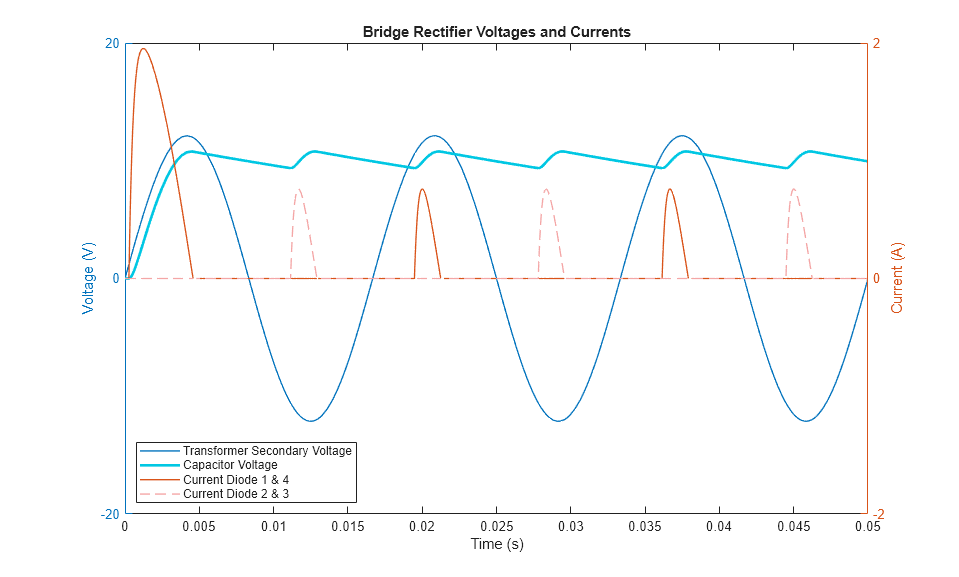

"브리지 정류기 전압 및 전류" 플롯은 AC 전압이 어떻게 DC 전압으로 변환되는지 보여줍니다. 진한 파란색 선은 브리지의 소스 측 AC 전압입니다. 다이오드 브리지를 통한 전류 흐름에는 두 경로가 있습니다. 다이오드 1&4와 다이오드 2&3을 통한 교대 피크는 전압의 극성이 변하고 있더라도 커패시터에 도달하는 전류 흐름이 동일한 방향으로 흐르고 있음을 보여줍니다. 부하 전압의 리플은 커패시터의 충전 및 방전에 해당합니다.
