2상 유체에서의 공동 현상(Cavitation)
이 예제에서는 2상 유체 컴포넌트를 사용하여 공동 현상(Cavitation)을 시뮬레이션하는 방법을 보여줍니다. 이 모델은 진동하는 압력 소스에 의해 구동되는 병진 기계 변환기입니다. 압력 소스 사이클의 음압 구간 동안에는 유체에 공동이 생겨 변환기에서 생성되는 힘이 감소합니다. 결과적으로 변환기의 변위가 변동(drift)하여 시작 위치로 돌아가지 않습니다.
모델

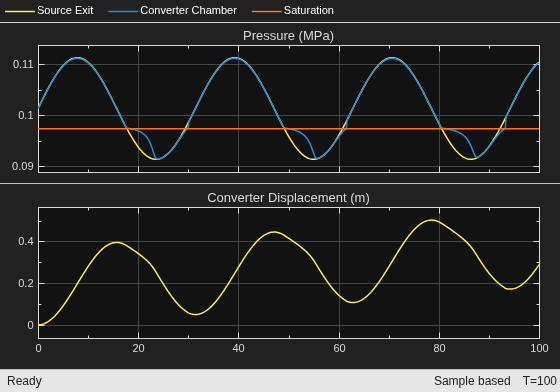

스코프의 시뮬레이션 결과
Simscape 기록의 시뮬레이션 결과

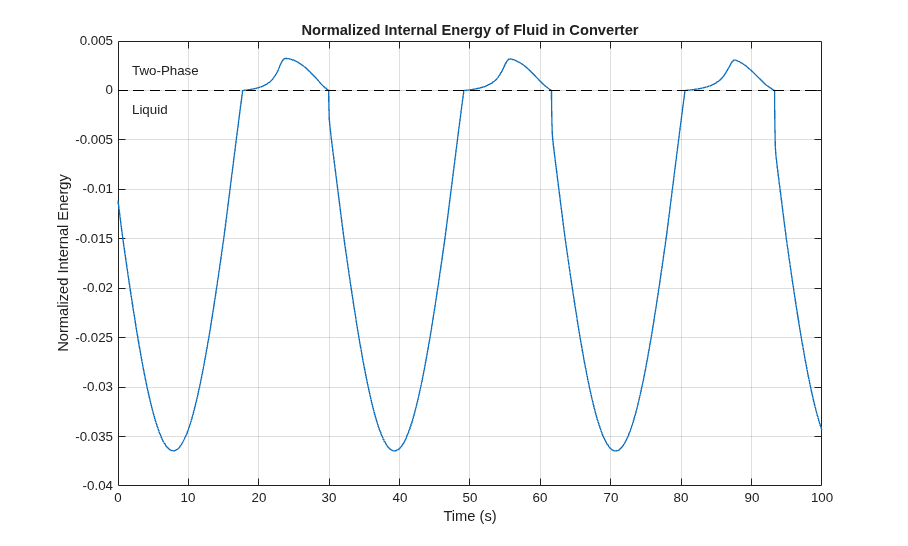

다음 플롯은 Translational Mechanical Converter (2P) 내 유체 부피의 정규화된 내부 에너지(unorm)를 보여줍니다. 이 플롯을 통해 유체의 상을 확인할 수 있으며, 유체는 다음과 같이 구분됩니다.
-1 <= unorm < 0일 때 과냉 액체
0 <= unorm <= 1일 때 2상 혼합물
1 <= unorm <= 2일 때 과열 증기
유체가 2상 영역에 있는 경우 unorm 값은 증기 품질에 해당합니다.
