발진기
R2026a예제를 통해 주기적으로 진동하는 전자 신호를 생성하기 위한 발진기를 구현하는 방법을 알아봅니다.
추천 예제
Astable Oscillator
An implementation of an astable oscillator circuit. The circuit output voltage V2 oscillates in an unstable fashion between high and low states.

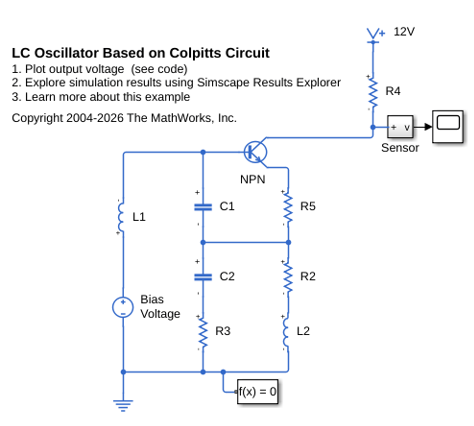

LC Oscillator Based on Colpitts Circuit
An implementation of a Colpitts oscillator circuit with a nominal frequency of 9MHz. The frequency of oscillation is given by 1/(2*pi*sqrt(L1*C1*C2/(C1+C2))). LC oscillators have good frequency selectivity due to higher Q levels than are achievable with RC oscillators.
555 타이머를 사용한 PWM 회로
이 예제에서는 비안정(astable) 모드의 555 타이머를 사용하여 구현된 PWM(펄스 폭 변조) 출력을 보여줍니다. 듀티 사이클은 전위차계 P1에 의해 설정됩니다. 전위차계는 듀티 사이클 제어 노브를 통해 런타임 중에 제어됩니다. 스코프는 555 타이머의 결과 출력을 표시합니다. 시뮬레이션을 종료하려면 중지 버튼을 클릭합니다.
연산 증폭기를 사용한 삼각파 생성기 모델링하기
이 예제에서는 2개의 Band-Limited Op-Amp 블록을 사용하여 삼각파 생성기를 모델링하는 방법을 보여줍니다. 회로의 첫 번째 단은 op-amp로 구성된 비교기를 나타냅니다. 2개의 Diode 블록은 비교기의 출력을 ±5V로 제한하는 제너 다이오드를 모델링합니다. 이러한 제한은 구형파를 생성합니다.
Voltage-Controlled Oscillator with PI Control
A voltage-controlled oscillator with feedback control to regulate the output voltage. The oscillation frequency is controlled by the reverse bias voltage applied to the to the varactor diode. The model shows how behavioral and component-level modeling can be mixed when designing a circuit. Provided that the variable trans-conductance device has a fast dynamic response relative to the oscillation frequency, the implementation details are not important. Similarly, the PI controller is in abstracted form, and could either be implemented with op-amps, or in software.
