스위칭 커패시터 방법을 사용하여 배터리 셀 밸런싱하기
이 예제에서는 액티브 셀 밸런싱을 위해 스위칭 커패시터(SC) 전략을 사용하여 직렬로 연결된 2개의 셀이 있는 배터리를 밸런싱하는 방법을 보여줍니다. 배터리 셀 간에 에너지가 오가도록 하기 위해 이 방법에서는 커패시터를 외부 에너지 저장 요소로 사용합니다. N개 셀을 밸런싱하려면 SC 방법에는 N-1개의 커패시터와 2*N개의 양방향 스위치가 필요합니다. 제어 전략은 두 가지 상태만 가지며, 충전 모드와 방전 모드에서 작동할 수 있습니다. 초기 충전 상태(SOC)는 한 셀이 0.7이고 다른 셀이 0.75입니다. 더 복잡한 배터리 팩을 생성하려면 Battery Pack Model Builder의 객체와 함수를 사용하십시오.
모델 개요
시뮬레이션 결과

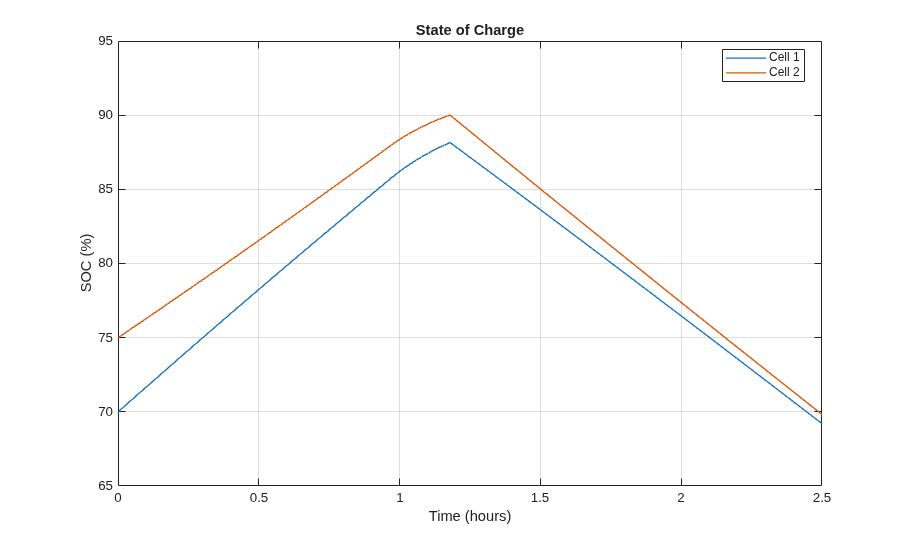

다음 플롯은 셀 SOC 값을 보여줍니다.
실시간 시뮬레이션의 결과
이 예제는 다음 플랫폼에서 테스트되었습니다.
Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신
Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox
Simscape 로컬 솔버를 사용하면 이 모델을 20마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
