배터리 패시브 셀 밸런싱

모델 열기

이 예제에서는 패시브 셀 밸런싱 알고리즘을 사용하여 직렬로 연결된 2개의 셀이 있는 배터리를 밸런싱하는 방법을 보여줍니다. 2개 셀의 초기 충전 상태(SOC)는 각각 0.7과 0.75입니다. 밸런싱 절차는 셀 전압에 따라 달라집니다. 또는 밸런싱에 SOC 값을 사용할 수 있습니다. 밸런싱이 활성 상태이면 더 높은 충전 상태의 셀을 방전하기 위해 블리딩 저항기(블리더 저항기)가 켜집니다. Battery Pack Model Builder의 객체와 함수를 사용하여 더 복잡한 배터리 팩을 생성할 수 있습니다.

모델

시뮬레이션 결과

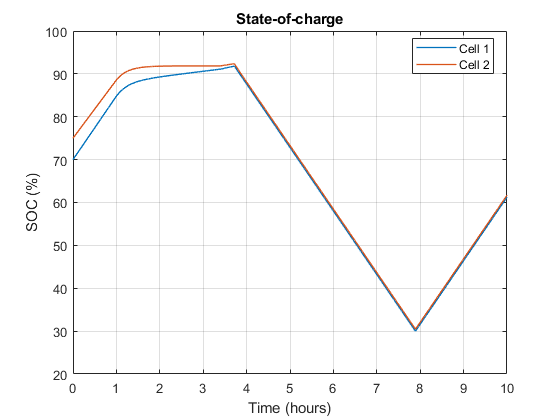

아래 플롯은 셀 충전 상태 값을 보여줍니다.

실시간 시뮬레이션의 결과

이 예제는 Intel® 3.5 GHz i7 멀티코어 CPU가 탑재된 Speedgoat Performance 실시간 타깃 머신에서 테스트되었습니다. 이 모델은 실시간으로 70마이크로초의 스텝 크기로 실행할 수 있습니다.
