일반적인 주기 파형

Signal Processing Toolbox™는 널리 사용되는 주기 파형을 생성하는 데 사용할 수 있는 함수를 제공합니다.

• sawtooth는 $$\pm 1$$에서 피크이고 주기가 $$2\pi$$인 톱니파를 생성합니다. 선택 사항인 폭 파라미터는 신호 최댓값이 발생하는, $$2\pi$$의 소수 배수를 지정합니다.

• square는 주기가 $$2\pi$$인 구형파를 생성합니다. 선택적 파라미터는 신호가 양수인 주기의 백분율을 나타내는 듀티 사이클을 지정합니다.

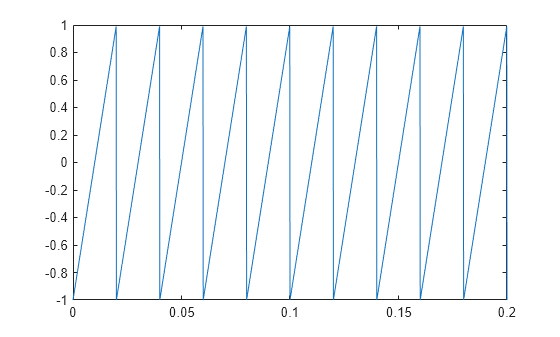

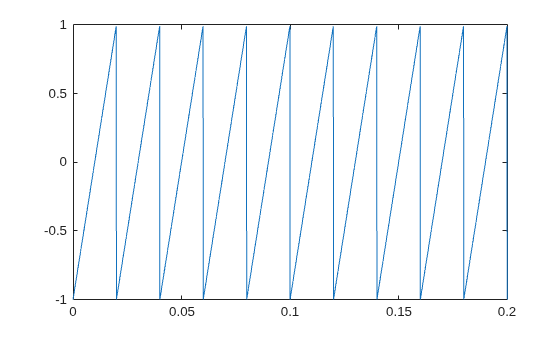

10kHz의 샘플 레이트를 사용하여 1.5초간의 50Hz 톱니파를 생성합니다. 생성된 파형의 0.2초간을 플로팅합니다.

fs = 10e3;
t = 0:1/fs:1.5;
x = sawtooth(2*pi*50*t);

plot(t,x)
axis([0 0.2 -1 1])

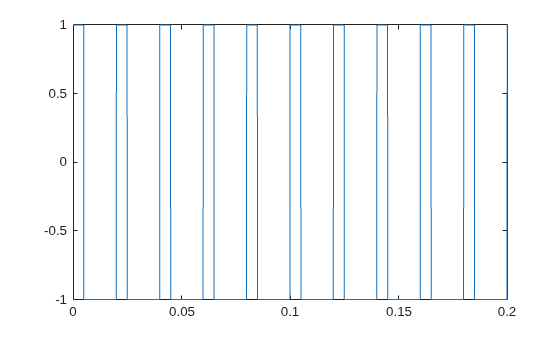

10kHz의 샘플 레이트를 사용하여 1.5초간의 50Hz 구형파를 생성합니다. 25%의 듀티 사이클을 지정합니다. 생성된 파형의 0.2초간을 플로팅합니다.

fs = 10e3;
t = 0:1/fs:1.5;
x = square(2*pi*50*t,25);

plot(t,x)
axis([0 0.2 -1 1])

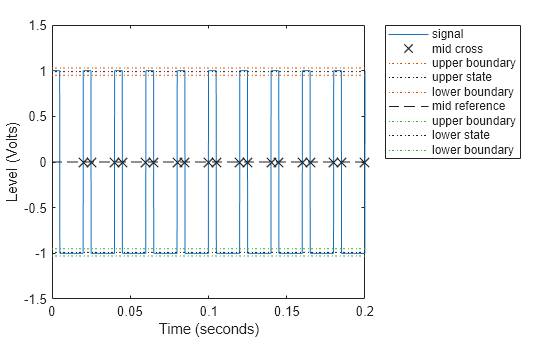

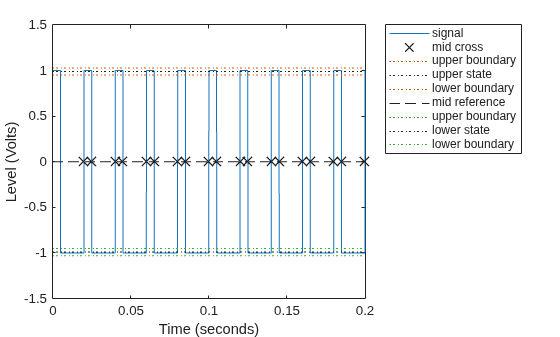

dutycycle 함수를 사용하여 구형파의 듀티 사이클이 지정된 값임을 확인합니다. 이 함수를 출력 인수 없이 사용하여 파형, 중간 기준 레벨이 되는 순간의 위치, 연관된 기준 레벨, 상태 레벨, 연관된 Low 상태 및 High 상태 경계를 플로팅합니다.

dc = dutycycle(x,fs);
dc = dc(1)

dc = 0.2500

dutycycle(x,fs);
xlim([0 0.2])
