filter2

2차원 디지털 필터

구문

Y = filter2(H,X)

Y = filter2(H,X,shape)

설명

Y = filter2(H,X)는 행렬 H의 계수에 따라 데이터 행렬 X에 유한 임펄스 응답 필터를 적용합니다.

Y = filter2(H,X,shape)는 shape에 따라 필터링된 데이터의 하위 섹션을 반환합니다. 예를 들어, Y = filter2(H,X,'valid')는 모서리를 0으로 채우지 않고 계산한 필터링된 데이터만 반환합니다.

예제

2차원 받침대

conv2 함수와 밀접한 관련이 있는 filter2 함수를 사용하여 이미지와 2차원 데이터를 디지털 방식으로 필터링할 수 있습니다.

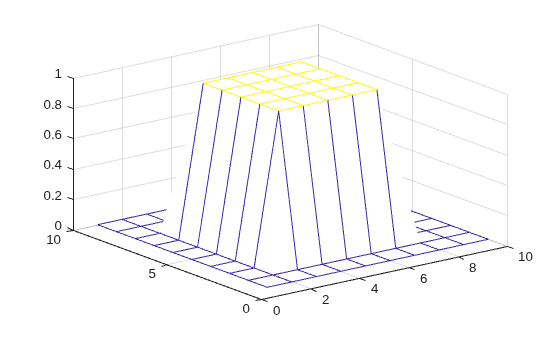

안쪽 높이가 1인 2차원 받침대를 만들고 플로팅합니다.

A = zeros(10);
A(3:7,3:7) = ones(5);
mesh(A)

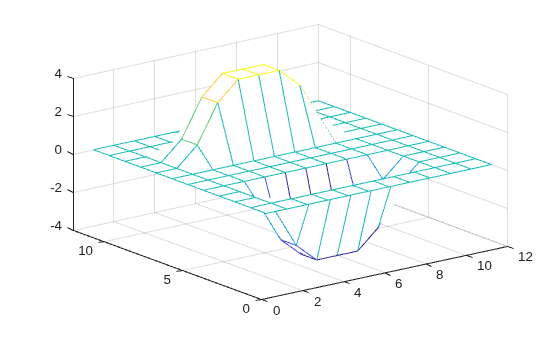

필터 계수 행렬 H에 따라 A의 데이터를 필터링하고 필터링된 데이터의 비희소 행렬을 반환합니다.

H = [1 2 1; 0 0 0; -1 -2 -1];
Y = filter2(H,A,'full');
mesh(Y)

H를 180도 회전시키고 그 결과를 A와 컨벌루션합니다. 출력값은 A의 데이터를 H의 계수로 필터링하는 것과 동일합니다.

C = conv2(A,rot90(H,2));
mesh(C)

입력 인수

H — 유리 전달 함수의 계수

행렬

유리 전달 함수의 계수로, 행렬로 지정됩니다.

데이터형: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
복소수 지원 여부: 예

X — 입력 데이터

행렬

입력 데이터로, 행렬로 지정됩니다. X와 H 중 적어도 하나가 single형이면 출력값도 single형입니다. 그렇지 않으면 filter2는 double형을 반환합니다.

데이터형: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical
복소수 지원 여부: 예

shape — 필터링된 데이터의 하위 섹션

'same' (디폴트 값) | 'full' | 'valid'

필터링된 데이터의 하위 섹션으로, 다음 값 중 하나로 지정됩니다.

• 'same' — 크기가 X와 동일한, 필터링된 데이터의 중앙부를 반환합니다.

• 'full' — 필터링된 2차원 데이터 전체를 반환합니다.

• 'valid' — 필터링된 데이터에서 모서리를 0으로 채우지 않고 계산한 부분만 반환합니다.

알고리즘

filter2 함수는 입력값 X와 180도 회전된 계수 행렬 H의 2차원 컨벌루션을 취해 데이터를 필터링합니다. 즉, filter2(H,X,shape)은 conv2(X,rot90(H,2),shape)와 동일합니다.

확장 기능

C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

스레드 기반 환경

MATLAB®의 backgroundPool을 사용해 백그라운드에서 코드를 실행하거나 Parallel Computing Toolbox™의 ThreadPool을 사용해 코드 실행 속도를 높일 수 있습니다.

이 함수는 스레드 기반 환경을 완전히 지원합니다. 자세한 내용은 스레드 기반 환경에서 MATLAB 함수 실행하기 항목을 참조하십시오.

GPU 배열

Parallel Computing Toolbox™를 사용해 GPU(그래픽스 처리 장치)에서 실행하여 코드 실행 속도를 높일 수 있습니다.

filter2 함수는 GPU 배열 입력값을 지원하지만 다음과 같은 사용법 관련 참고 및 제한 사항이 있습니다.

• 입력값 H와 X는 single형 또는 double형 배열이어야 합니다. 실수형과 복소수형이 모두 지원됩니다.

자세한 내용은 GPU에서 MATLAB 함수 실행하기 (Parallel Computing Toolbox) 항목을 참조하십시오.

버전 내역

R2006a 이전에 개발됨

참고 항목

filter | conv2 | rot90
