crop

곡면 메시 자르기

R2022b 이후

구문

crop(mesh,bbox)

crop(mesh,bbox)는 3차원 경계 상자 bbox로 지정된 영역에 맞춰 곡면 메시 mesh를 자릅니다.

PLY 파일에 있는 곡면 메시를 작업 공간으로 읽어옵니다.

fileName = fullfile(toolboxdir("lidar"),"lidardata", ...
           "surfaceMesh","sphere.ply");
sphereMesh = readSurfaceMesh(fileName);

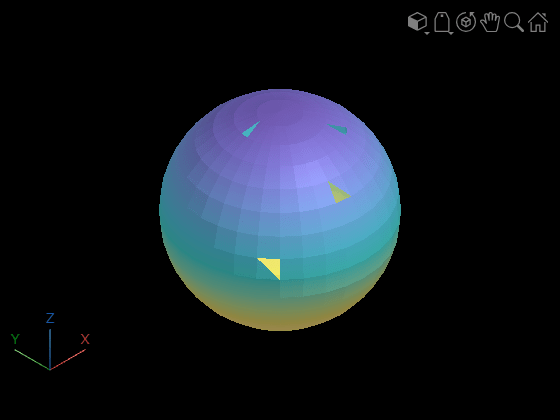

곡면 메시를 표시합니다.

removeDefects(sphereMesh,"unreferenced-vertices")
surfaceMeshShow(sphereMesh,Title="Original Mesh")

구 메시의 아래쪽 절반을 자를 경계 상자를 정의합니다.

bbox3d = [-1 1 -1 1 -1 0];
crop(sphereMesh,bbox3d)

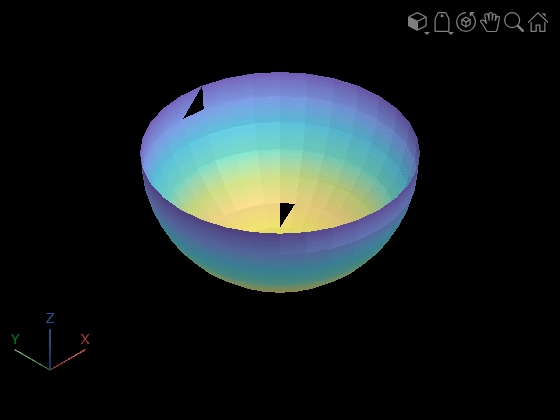

잘린 메시를 표시합니다.

removeDefects(sphereMesh,"unreferenced-vertices")
surfaceMeshShow(sphereMesh, Title="Cropped mesh")

곡면 메시로, surfaceMesh 객체로 지정됩니다.

3차원 경계 상자의 크기로, 요소를 6개 가진 벡터로 지정됩니다. 벡터 형식은 [minX maxX minY maxY minZ maxZ]이며, 상자의 x-축, y-축, z-축 방향의 최소 제한과 최대 제한을 지정합니다.

R2022b에 개발됨
