sgrid
상수 감쇠 인자와 고유 주파수로 구성된 s 평면 그리드 생성
설명
sgrid

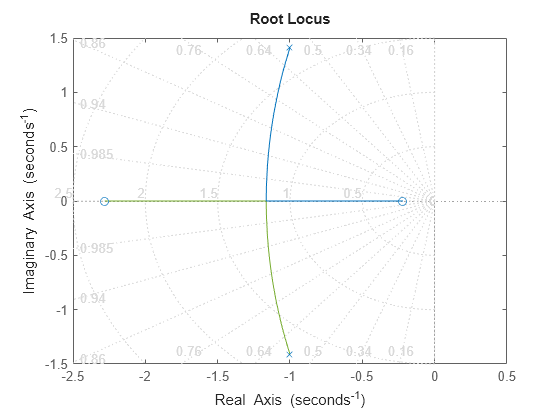

는 극점-영점 및 근궤적 플롯에 대해 0~1의 상수 감쇠 인자(스텝 크기: 0.1)와 0~10 rad/sec의 고유 주파수(스텝 크기: 1 rad/sec)로 구성된 그리드를 생성합니다. 그런 다음 sgrid

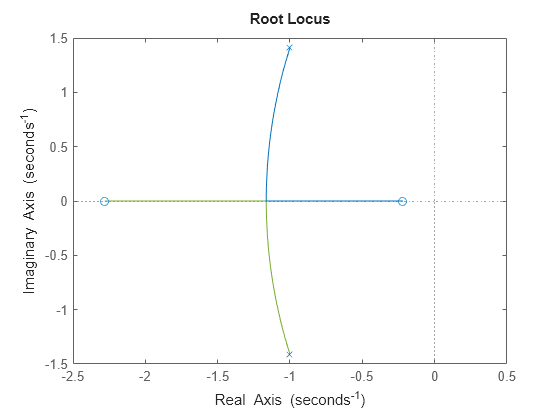

는 생성된 그리드를 현재 좌표축에 플로팅합니다. 현재 좌표축에 연속 s 평면 근궤적 다이어그램 또는 극점-영점 맵이 있는 경우 sgrid
는 그리드를 플롯에 생성합니다.
sgrid(___,'new')
는 먼저 현재 좌표축을 지우고 hold on
을 설정합니다.
sgrid(
는 핸들 AX
,___)AX
를 사용하여, 현재 Figure의 Axes
또는 UIAxes
객체에 s 평면 그리드를 플로팅합니다. 앱 디자이너에서 sgrid
를 사용하여 앱을 만드는 경우 이 구문을 사용하십시오.
예제
입력 인수
버전 내역
R2006a 이전에 개발됨
