Analog Output Generator
아날로그 출력 신호를 정의하고 생성
설명

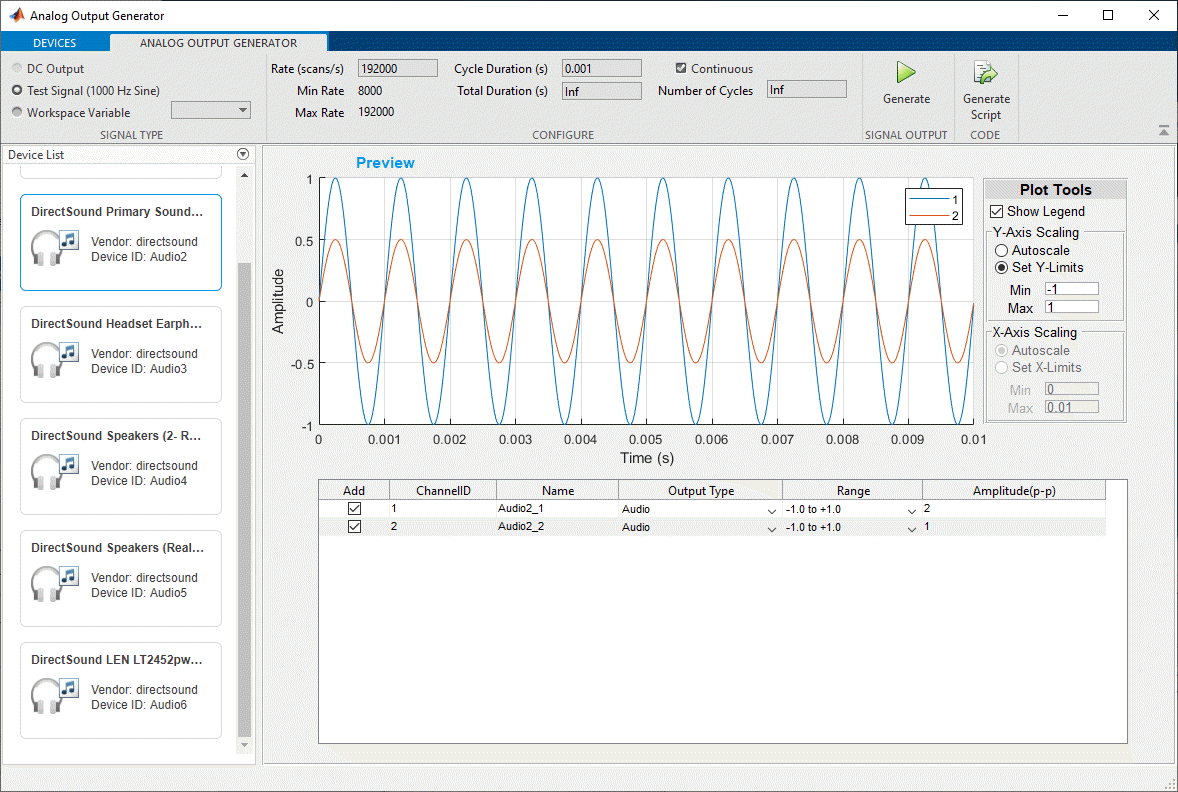

아날로그 출력 생성기는 데이터 수집 장치에 대한 그래픽 인터페이스를 제공합니다.
이 앱을 사용하면 다음을 수행할 수 있습니다.
장치 채널 및 속성을 구성합니다.
작업 공간 변수의 파형을 double형 값의 벡터 또는 타임테이블 형식으로 정의합니다.
선택된 장치의 여러 아날로그 출력 채널에 대해 정의된 신호를 미리 보기합니다.
유한한 기간 동안(포그라운드) 또는 연속적으로(백그라운드) 아날로그 또는 오디오 출력 신호를 생성합니다.
앱 구성에서 라이브 편집기에 스크립트를 생성합니다.
Analog Output Generator 앱 열기
MATLAB® 툴스트립: 앱 탭의 테스트 및 계측(T&M) 아래에서 앱을 클릭합니다.
MATLAB 명령 프롬프트:
analogOutputGenerator를 입력합니다.
참고
아날로그 출력 생성기를 열면 MATLAB에 있는 기존의 모든 DataAcquisition 인터페이스가 삭제됩니다.
아날로그 출력 생성기에 의해 생성된 DataAcquisition 인터페이스는 MATLAB 명령줄에서 접근할 수 없습니다.
제한 사항
아날로그 출력 생성기는 현재 아날로그 전압 및 전류 출력과 오디오 출력 생성을 지원합니다.
이 앱은 다음 공급업체의 장치만 지원합니다.
National Instruments™ (
"ni")Windows® 사운드 카드 (
"directsound")Measurement Computing™ (
"mcc")
앱의 장치 목록에는 지원되는 서브시스템을 갖춘 장치만 포함됩니다.
버전 내역
R2019a에 개발됨
