Analog Input Recorder
아날로그 입력 신호 수집 및 시각화
설명

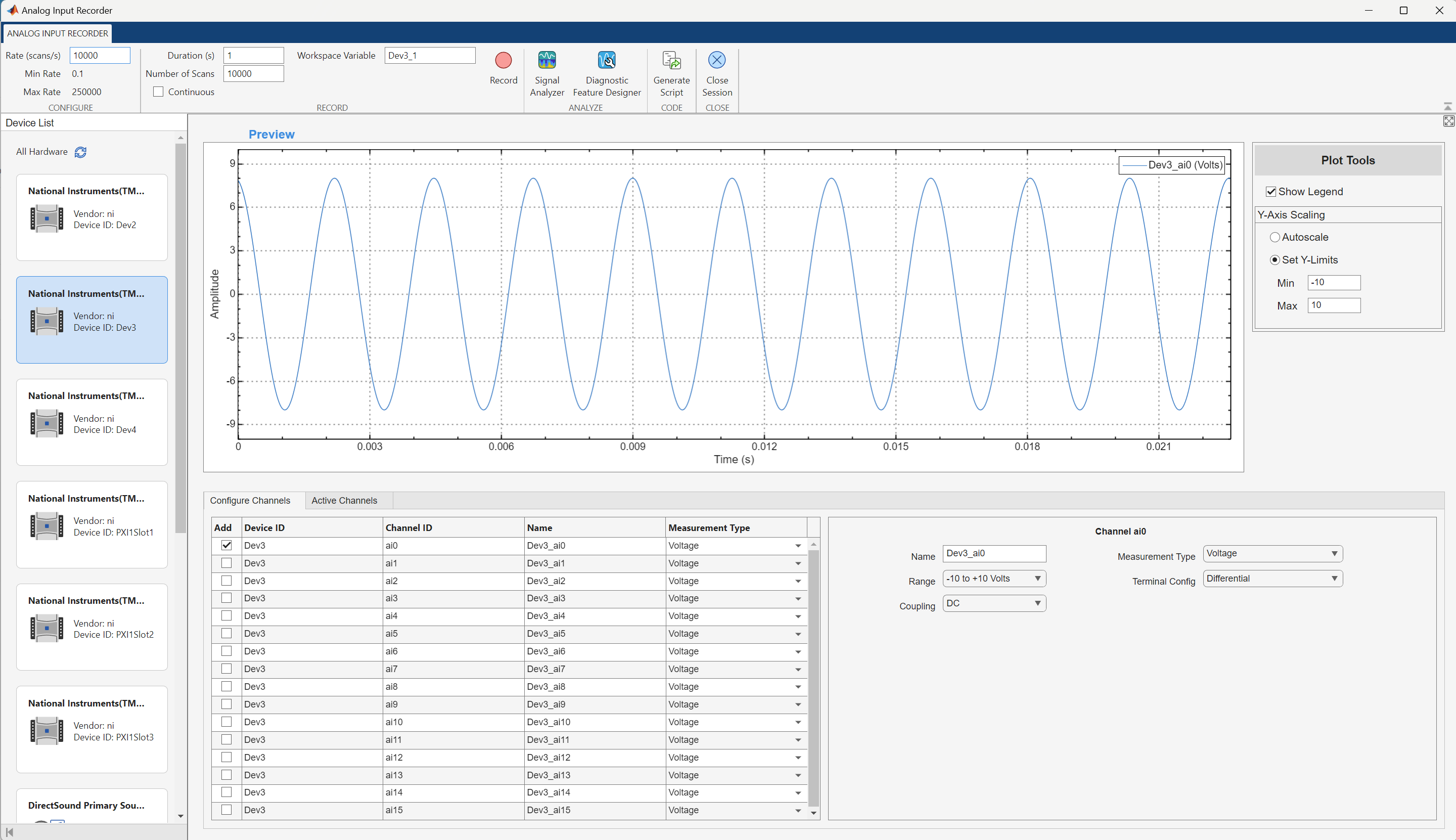

아날로그 입력 레코더 앱은 데이터 수집 장치에 대한 그래픽 인터페이스를 제공합니다.
이 앱을 사용하면 다음을 수행할 수 있습니다.
장치 채널과 수집 속성을 구성합니다.
선택한 장치에 대한 여러 아날로그 입력 채널의 신호를 미리 봅니다.
일정 기간(포그라운드) 또는 지속적으로(백그라운드) 아날로그 입력 데이터를 기록합니다.
앱의 라이브 편집기에서 스크립트를 만듭니다.
Signal Processing Toolbox™의 신호 분석기 앱을 열어 기록된 데이터를 분석합니다.
Predictive Maintenance Toolbox™의 진단 특징 디자이너 앱을 열어 데이터를 분석하고 기계 진단 및 예측을 위한 기능을 설계합니다.
Analog Input Recorder 앱 열기
MATLAB® 툴스트립: 앱 탭의 테스트 및 계측(T M) 아래에서 앱을 클릭합니다.
MATLAB 명령 프롬프트:
analogInputRecorder를 입력하십시오.
참고
아날로그 입력 레코더 앱을 열면 MATLAB에 있는 모든 기존 DataAcquisition 인터페이스가 삭제됩니다.
아날로그 입력 레코더 앱에서 생성한 DataAcquisition 인터페이스는 MATLAB 명령줄에서 액세스할 수 없습니다.
제한 사항
이 앱은 다음 공급업체의 기기만 지원합니다.
National Instruments™ (
"ni")Windows® 사운드 카드 (
"directsound")Analog Devices® (
"adi")Measurement Computing™ (
"mcc")
앱 장치 목록에는 서브시스템을 지원하는 장치만 포함됩니다.
버전 내역
R2017b에 개발됨
