Complex Phase Shift

복소 신호에 복소 위상 변위 적용

•

라이브러리:
Communications Toolbox / Utility Blocks

설명

Complex Phase Shift 블록은 복소 신호에 복소 위상 변위를 적용합니다. 이 블록은 해당하는 요소의 각 쌍을 개별적으로 처리합니다.

예제

QPSK 신호에 복소 위상 변위 적용하기

이 모델은 QPSK 변조를 적용한 다음 신호에 위상 변위를 적용합니다. 위상차를 계산하고 위상 변위 전과 후의 신호의 성상도를 플로팅합니다.

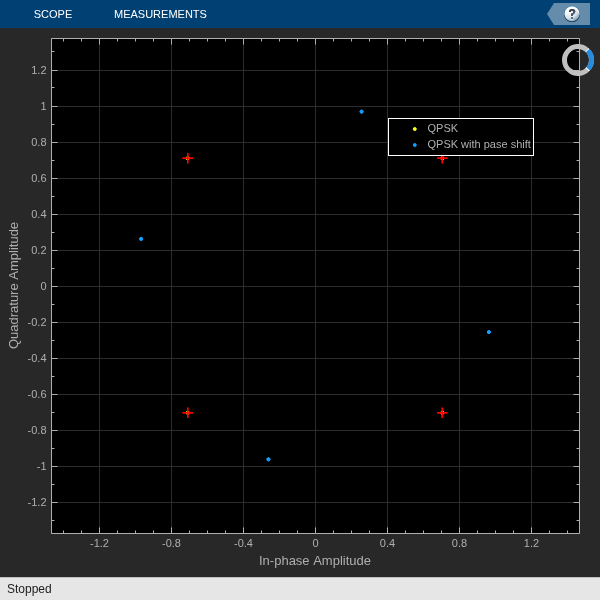

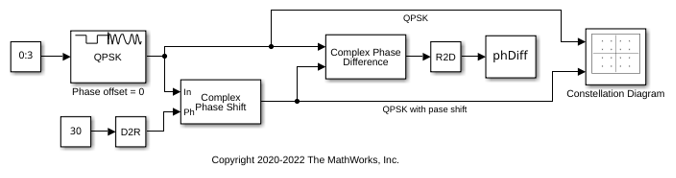

Complex Phase Shift 블록은 QPSK 변조 신호에 30도 위상 변위를 적용합니다. Complex Phase Difference 블록은 위상차를 결정합니다. To Workspace (Simulink) 블록은 계산된 위상차를 작업 공간으로 전달합니다. Constellation Diagram 블록은 위상 변위 전과 후의 신호 성상도를 플로팅합니다.

위상차는 두 번째 입력에서 첫 번째 입력까지 계산됩니다.

The calculated phase difference is: -30.0000

포트

입력

In — 입력 신호

스칼라 | 열 벡터 | 행렬

입력 신호로, 스칼라, 열 벡터 또는 행렬로 지정됩니다.

참고

이 블록은 복소 신호를 처리하고 출력합니다. 입력 포트에서의 실수 값은 +j0 복소 성분을 갖는 복소수 값으로 형변환됩니다.

데이터형: double | single
복소수 지원 여부: 예

Ph — 위상 변위

스칼라 | 열 벡터 | 행렬

위상 변위(단위: 라디안)로, 스칼라, 열 벡터 또는 행렬로 지정됩니다. 위상 변위가 비 스칼라인 경우 포트 In의 신호와 같은 차원을 가져야 합니다.

데이터형: double

출력

Out1 — 위상이 변위된 신호

스칼라 | 열 벡터 | 행렬

위상이 변위된 신호로, 복소수 값 스칼라, 열 벡터 또는 행렬로 반환됩니다. 이 출력값은 입력 신호와 차원 및 데이터형이 같습니다.

블록 특성

데이터형	double | single
다차원 신호	아니요
가변 크기 신호	아니요

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2006a 이전에 개발됨

참고 항목

블록

• Complex Phase Difference
