kbdwin

카이저-베셀 파생(Kaiser-Bessel-derived) 윈도우

구문

wdw = kbdwin(N)

wdw = kbdwin(N,Beta)

설명

wdw = kbdwin(N)은 N개 점을 갖는 카이저-베셀 파생(KBD) 윈도우를 반환합니다.

wdw = kbdwin(N,Beta)는 조정 파라미터 Beta를 지정합니다.

예제

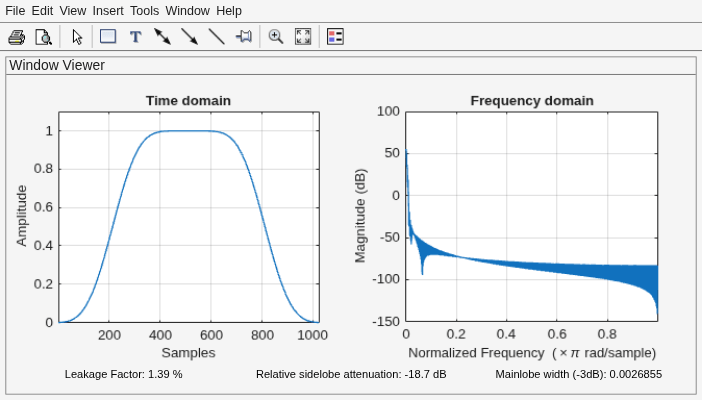

카이저-베셀 파생 윈도우 만들기

1024개 점을 갖는 카이저-베셀 파생(KBD) 윈도우를 만듭니다. wvtool을 사용하여 시간 영역과 주파수 영역에서 KBD 윈도우를 시각화합니다.

wdw = kbdwin(1024);
wvtool(wdw)

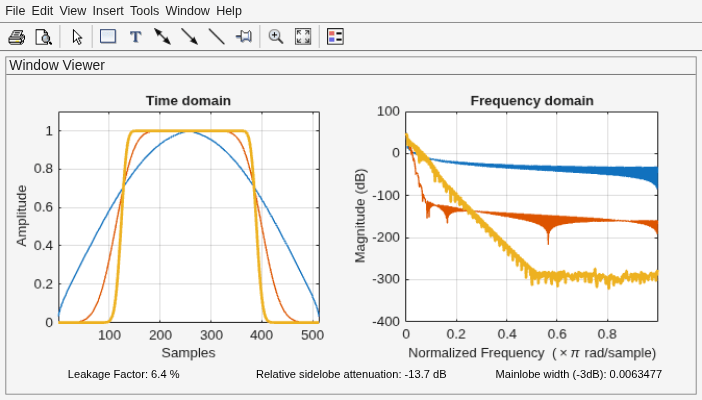

조정 파라미터 Beta의 효과

Beta를 각각 1, 10, 100으로 설정하여, 512개 점을 갖는 KBD 윈도우 3개를 만듭니다. 비교를 위해 wvtool을 사용하여 윈도우를 표시합니다.

N = 512;
beta1 = kbdwin(N,1);
beta10 = kbdwin(N,10);
beta100 = kbdwin(N,100);

wvtool(beta1,beta10,beta100)

입력 인수

N — KBD 윈도우에 포함된 점 개수

짝수인 양의 정수 스칼라

KBD 윈도우에 포함된 점 개수로, 짝수인 양의 정수 스칼라로 지정됩니다.

데이터형: single | double

Beta — 조정 파라미터

5 (디폴트 값) | 음이 아닌 실수형 스칼라

조정 파라미터로, 음이 아닌 실수형 스칼라로 지정됩니다. 지정되지 않은 경우, Beta는 기본적으로 5로 지정됩니다.

데이터형: single | double

출력 인수

wdw — 카이저-베셀 파생(Kaiser-Bessel-derived) 윈도우

N개 점을 갖는 열 벡터

카이저-베셀 파생 윈도우로, N개 점을 갖는 열 벡터로 반환됩니다.

알고리즘

카이저-베셀 파생 윈도우의 계수는 다음 방정식을 사용하여 계산됩니다.

$$wdw\text{[n] =}\{\begin{array}{cc}\sqrt{\frac{{\displaystyle {\sum }_{i=1}^{n}w[i]}}{{\displaystyle {\sum }_{i=1}^{\raisebox{1ex}{$N$}\!\left/ \!\raisebox{-1ex}{$2$}\right.+1}w[i]}}}& \text{if}1\le n<\left(\raisebox{1ex}{$N$}\!\left/ \!\raisebox{-1ex}{$2$}\right.\right)\\ \sqrt{\frac{{\displaystyle {\sum }_{i=1}^{N-n}w[i]}}{{\displaystyle {\sum }_{i=1}^{\raisebox{1ex}{$N$}\!\left/ \!\raisebox{-1ex}{$2$}\right.+1}w[i]}}}& \text{if}\left(\raisebox{1ex}{$N$}\!\left/ \!\raisebox{-1ex}{$2$}\right.+1\right)\le n<N\end{array}$$

여기서 w는 kaiser 함수를 사용하여 설계된 카이저 윈도우입니다.

w = kaiser(N/2+1,Beta*pi)

여기서 N은 KBD 윈도우에 포함된 점 개수이고 Beta는 조정 파라미터입니다.

참고 문헌

[1] Bosi, Marina, and Richard E. Goldberg. Introduction to Digital Audio Coding and Standards. Dordrecht: Kluwer, 2003.

확장 기능

C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2019a에 개발됨

참고 항목

kaiser | window | mdct
