가우스 커널을 사용하여 영상 평활화하기

이 예제에서는 가우스 커널을 사용하여 영상을 평활화하는 방법을 보여줍니다.

예제 모델

Simulink® 모델을 엽니다.

modelname = "ex_blk2DCorrelation.slx";
open_system(modelname)

이 모델은 Image From File 블록을 사용하여 PNG 영상을 읽어오고, 이 블록은 이 영상을 double형의 행렬로 출력합니다.

그런 다음 모델은 2-D Correlation 블록을 사용하여 입력 영상과 5×5 가우스 커널 표현에 대한 상관을 구해 영상을 평활화합니다.

모델 시뮬레이션하기

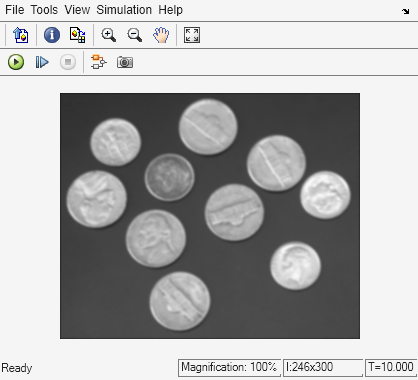

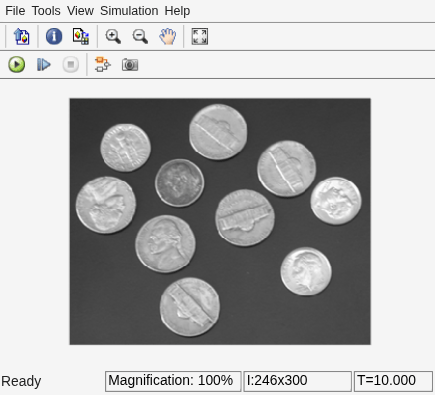

모델을 실행합니다. 이 모델은 Video Viewer 블록을 사용하여 입력 영상과 평활화된 출력 영상을 표시합니다.

output = sim(modelname)

output =
  Simulink.SimulationOutput:

                   tout: [51x1 double]

     SimulationMetadata: [1x1 Simulink.SimulationMetadata]
           ErrorMessage: [0x0 char]
