상위 상태의 이벤트 동작을 사용하여 차트 실행 제어하기

다음 예제에서는 상위 상태의 이벤트 동작을 사용하는 방법을 보여줍니다.

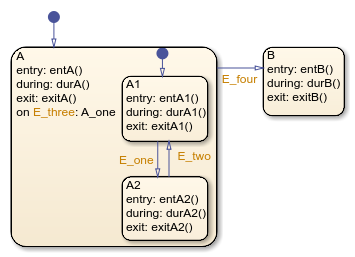

Stateflow chart with top-level states called A and B. State A has substates called A1 and A2.

처음에 차트는 슬립 상태입니다. 상태 A.A1이 활성 상태입니다. 이벤트 E_three가 발생하면 차트가 웨이크업 상태가 되어 루트부터 계층 구조를 따르며 이벤트를 처리합니다.

  1. 차트 루트는 E_three의 결과로 유효한 천이가 있는지 검사합니다. 유효한 천이가 없습니다.

  2. 상태 A의 during 동작(durA())이 실행되고 완료됩니다.

  3. 상태 A가 on 이벤트 E_three 동작(A_one)을 실행하여 완료합니다.

  4. 상태 A가 자식에게 유효한 천이가 있는지 검사합니다. 유효한 천이가 없습니다.

  5. 상태 A1의 during 동작(durA1())이 실행되고 완료됩니다.

  6. 차트가 다시 슬립 상태로 전환됩니다.

이 순서를 통해 이벤트 E_three에 연결된 이 Stateflow® 차트의 실행이 완료됩니다.
