3레벨 컨버터 구동 비동기기 드라이브의 토크 제어
이 예제에서는 ASM(비동기기) 기반 전기-견인 드라이브에서 토크를 제어하는 방법을 보여줍니다. 고전압 배터리가 3상 3레벨 중성점 클램프 컨버터를 통해 ASM에 전력을 공급합니다. ASM은 모터 모드와 발전기 모드 모두에서 작동합니다. 이상적 각속도 소스가 부하를 제공합니다. Control 서브시스템은 자속 기준 제어 전략을 사용하여 플럭스와 토크를 제어합니다. 전류 제어는 PI 기반입니다. 비례 제어기는 중성점 전압을 조절합니다. 시뮬레이션은 모터 모드와 발전기 모드 모두에서 몇 가지 토크 스텝을 사용합니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다.
모델
Simscape 기록의 시뮬레이션 결과

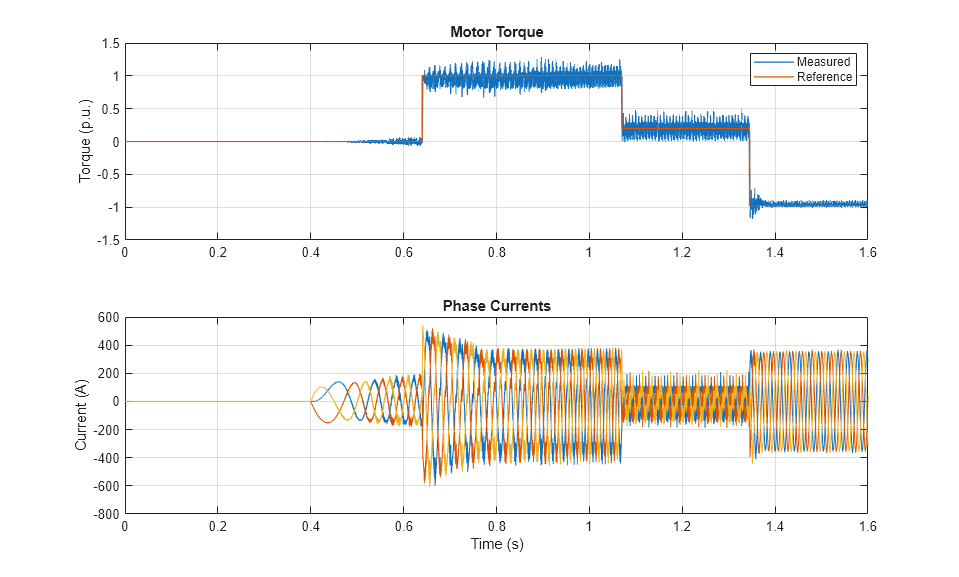

아래 플롯은 테스트에서 요청된 토크와 그 측정값을 전기 드라이브의 상 전류와 함께 보여줍니다.
참고 항목
Induction Machine Squirrel Cage | Three-Level Converter (Three-Phase) | Twelve-Pulse Gate Multiplexer
