3상 전압원 컨버터(SPWM)

이 예제에서는 정현파 펄스 폭 변조(SPWM: Sinusoidal Pulse-Width Modulation)를 사용하는 3상 전압원 컨버터를 모델링하는 방법을 보여줍니다. 이 변조 방식은 펄스를 생성하기 위해 기준 사인파와 고주파 반복 삼각파를 비교합니다. 다음 모델은 L, C, 펄스 변조 방식 파라미터에 적합한 값을 선택하는 데 사용할 수 있습니다.

모델

Simscape 기록의 시뮬레이션 결과

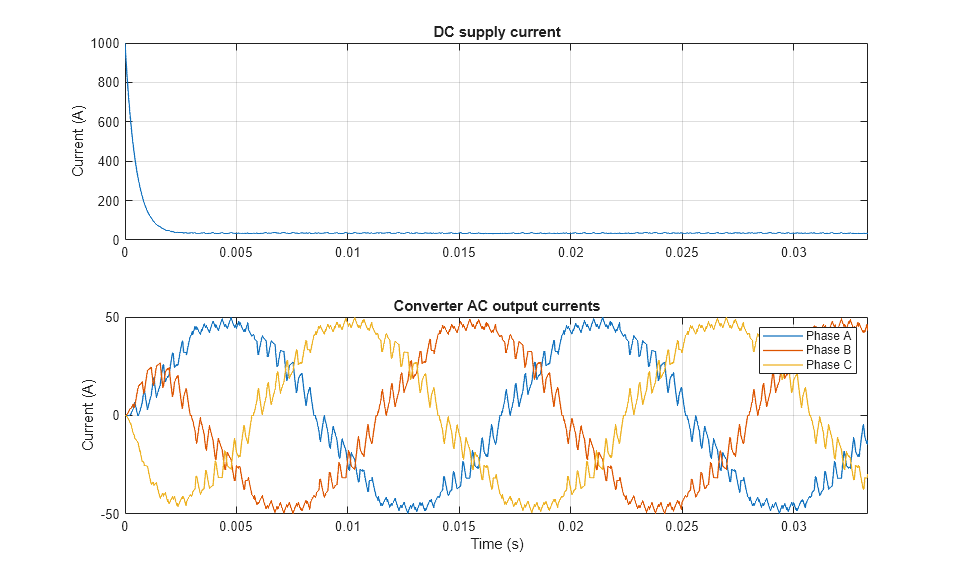

아래 플롯은 Wye-Connected Load의 DC 공급 전류와 AC 위상 전류를 보여줍니다.
