3상 모듈식 멀티레벨 컨버터

모델 열기

이 예제에서는 개루프 3상 모듈식 멀티레벨 컨버터(MMC: Modular Multilevel Converter)를 제어하는 방법을 보여줍니다. 각 MMC 암은 4개의 하프 브리지 하위 모듈로 구성됩니다. 와이 연결 직렬 RLC 구조가 시스템에 부하를 제공합니다.

모델

Simscape 기록의 시뮬레이션 결과

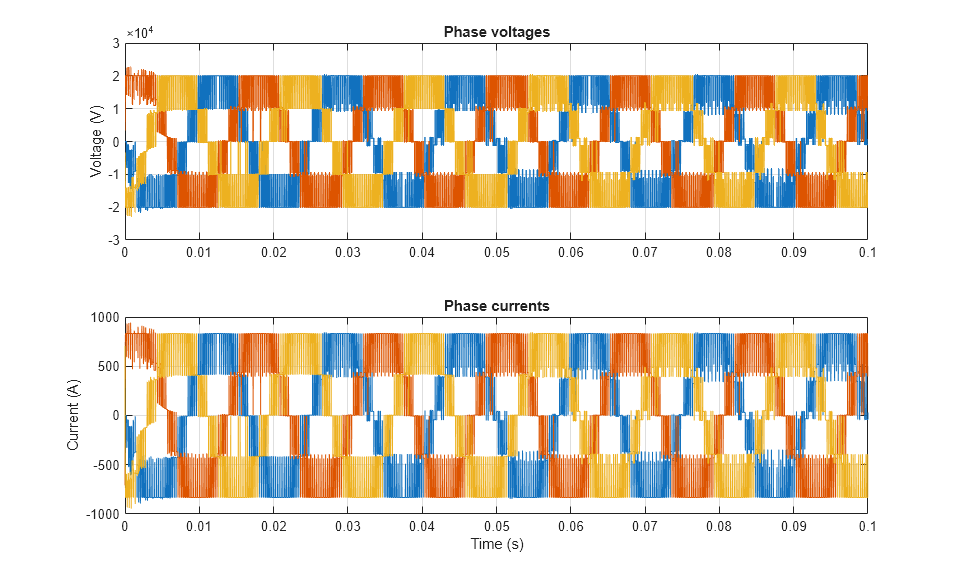

아래 플롯은 상 전압과 전류를 보여줍니다.
