영구 자석 동기 발전기 배터리 충전

이 예제에서는 배터리를 충전하기 위해 영구 자석 동기 발전기(PMSG)를 사용하는 방법을 보여줍니다. 이상적 각속도 소스는 회전자 속도를 일정하게 유지하는 데 사용됩니다. Control 서브시스템은 자속 기준 제어를 사용하여 PMSG의 토크를 조정합니다. 토크 기준은 dc 링크 전압의 함수로 얻어집니다. 초기 배터리 충전 상태는 25%입니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다.

모델

Simscape 기록의 시뮬레이션 결과

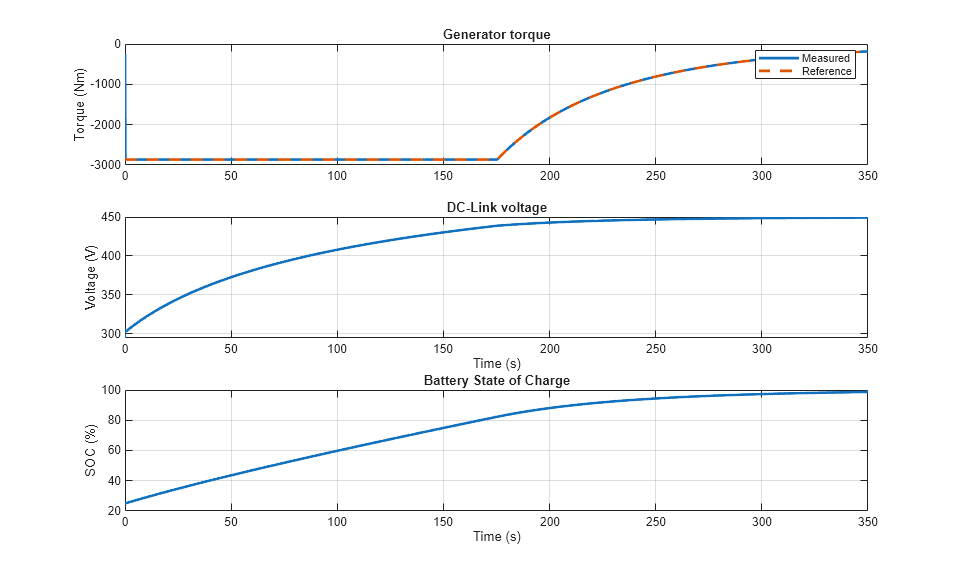

아래 플롯은 발전기 토크, 배터리 전압, 충전 상태를 보여줍니다.

실시간 시뮬레이션의 결과

이 예제는 다음 플랫폼에서 테스트되었습니다.

• Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신

• Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox

Simscape 로컬 솔버를 사용하면 이 모델을 50마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
