IEEE 9-버스 시스템

이 예제에서는 9-버스 3상 전력 시스템 네트워크를 모델링하는 방법을 보여줍니다. 이 예제는 IEEE® 벤치마크 테스트 케이스를 기반으로 합니다. 자세한 내용은 "Power System Control and Stability" by P. M. Anderson and A. A. Fouad(IEEE Press, 2003)를 참조하십시오.

모델에는 3개의 발전기 서브시스템이 있습니다. 각각의 발전기는 동기기 및 관련 자동 전압 레귤레이터(AVR), 여자기, 전력 시스템 스태빌라이저(PSS), 거버너, 원동기로 구성됩니다.

Simscape™ Electrical™은 먼저 모델에 대해 부하 흐름 분석을 수행하고 주어진 부하 조건에 대해 정상 상태 동작점을 확인합니다. 각 발전기 서브시스템에서 초기 부하 흐름 솔루션을 사용하여 AVR에 대한 초기 계자 회로 전압 및 전류 값과 거버너에 대한 초기 토크 값을 확인할 수 있습니다. 이러한 초기 조건을 확인하려면 Synchronous Machine 블록을 마우스 오른쪽 버튼으로 클릭하고 "Electrical" -> "연결된 초기 조건 표시"를 선택합니다. 그러면 MATLAB® 명령 창에 초기 계자 회로 전압, 초기 계자 회로 전류, 초기 기계 토크가 출력됩니다.

그리고 시뮬레이션은 이 정상 상태 동작점에서 시작됩니다. 시간 10초에서, 추가 부하가 Bus-6에서 적용됩니다. 시뮬레이션 후에 결과로 생성된 부하 흐름 솔루션은 각각의 부스바에 추가됩니다.

모델 개요

Simscape 기록의 시뮬레이션 결과

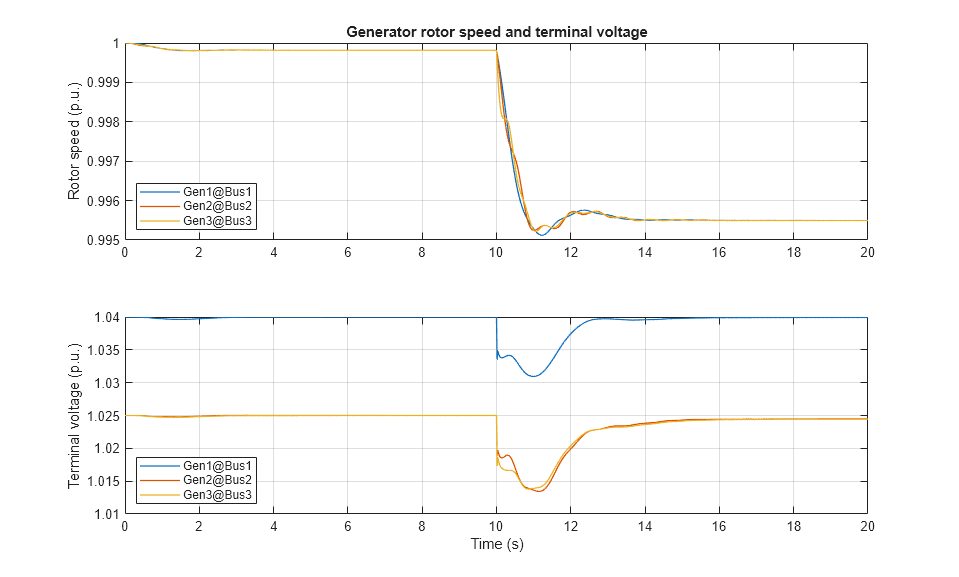

아래 플롯은 스윙 버스인 Bus-1에서 Generator-1의 회전자 속도 및 단자 전압과 PV 버스인 Bus-2와 Bus-3에서 Generator-2와 Generator-3의 회전자 속도 및 단자 전압을 보여줍니다.

참고 문헌

[1] P. M. Anderson and A. A. Fouad, Power System Control and Stability, 2nd ed. Piscataway, NJ: IEEE Press; Wiley-Interscience, 2003.
