클록형 Set-우선 SR 래치

이 예제에서는 Simscape™ Electrical™ 논리 컴포넌트의 Set-우선 SR 래치를 모델링하는 방법을 보여줍니다. 초기 조건은 스위치의 초기화 명령을 통해 관련 AND 게이트로 전달됩니다.

모델

Simscape 기록의 시뮬레이션 결과

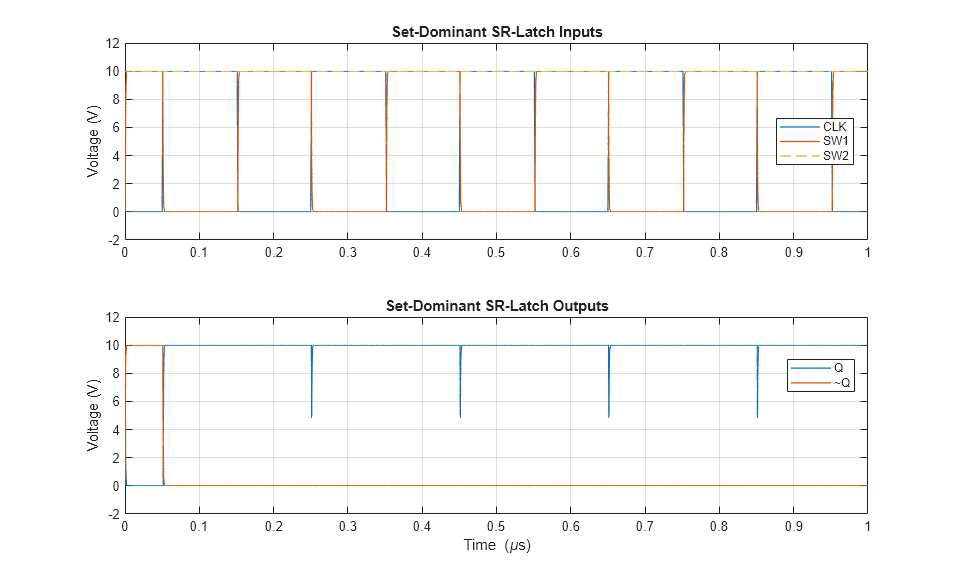

아래 플롯은 Set-우선 SR 래치에 대한 입력과 출력을 보여줍니다. SR 래치에 대한 두 입력이 모두 High로 설정되어 있으므로 출력 상태는 Q의 경우 High로 설정되고 ~Q의 경우 Low로 설정됩니다.
