3상 태양광 인버터 제어하기
R2025a 이후
이 예제에서는 Solar PV Controller (Three-Phase) 블록을 사용하여 3상 단일 단계(single-stage) 태양광 발전(PV) 인버터를 제어하는 방법을 보여줍니다. 전력망 연계형 태양광 발전소에서 PV 제어기는 태양전지 배열에서 최대 전력을 추출하고 이를 그리드에 공급합니다. 사용 가능한 최대 PV 전력을 추출하기 위해 이 제어기는 최대 전력점 추적(MPPT) 알고리즘을 사용합니다.
PV 배열의 피크 전력 용량은 60kW입니다. 이 제어기의 MPPT 능력을 테스트하려면 시뮬레이션 시간 2초에서 일조 강도를 1000W/m^2에서 800W/m^2으로 변경합니다. 총 시뮬레이션 시간은 4초입니다.
모델 열기

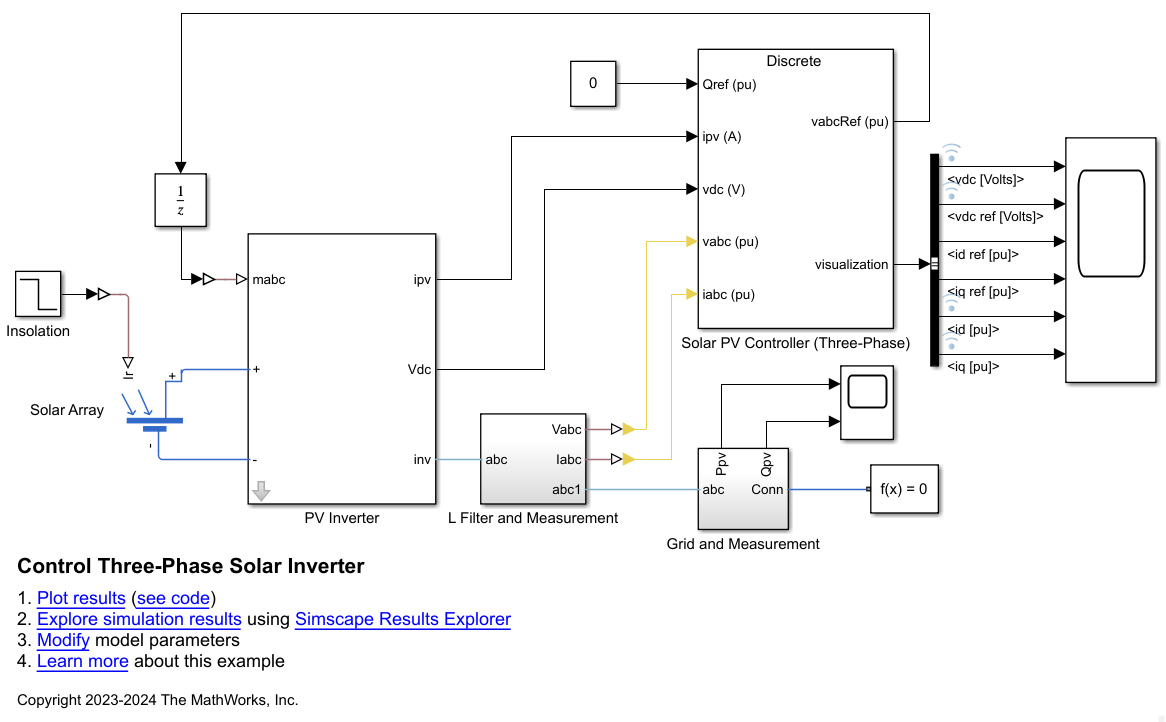

ControlThreePhaseSolarInverter 모델을 엽니다.
open_system("ControlThreePhaseSolarInverter");
파라미터를 정의하고 시뮬레이션 실행하기
PV 배열, 그리드, 필터 및 제어기에 대한 파라미터로 모델을 초기화합니다.
run("ControlThreePhaseSolarInverterParameters"); 모델을 시뮬레이션합니다.
sim("ControlThreePhaseSolarInverter"); 시뮬레이션 결과 플로팅하기

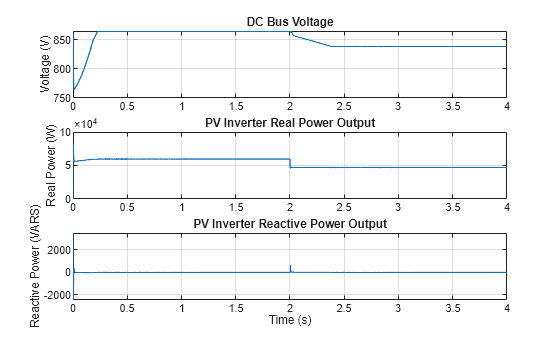

측정된 DC 전압과 출력된 PV 전력을 플로팅합니다.
ControlThreePhaseSolarInverterPlot
참고 항목
Solar PV Controller (Three-Phase) | Solar Cell | Average-Value Voltage Source Converter (Three-Phase)
