Frequency (Phasor)

페이저 신호 주파수 측정

•

라이브러리:
Simscape / Electrical / Specialized Power Systems / Sensors and Measurements

설명

Frequency (Phasor) 블록은 지정된 공칭 주파수에서 회전하는 동기 페이저에 대한 신호의 위상각 변동의 도함수를 계산하여 페이저 전압 또는 전류의 주파수를 측정합니다. 저역통과 필터는 계산된 주파수의 고주파수 성분을 필터링합니다. 펼쳐진 위상각이 계산되어 ΔPhi 출력에 제공됩니다.

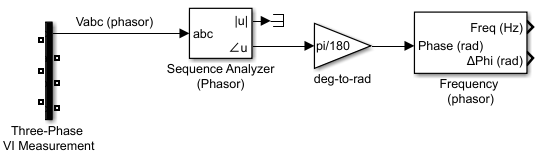

이 다이어그램은 3상 전압 페이저의 주파수를 측정하는 Frequency (phasor) 블록의 예제를 보여줍니다.

이 블록을 사용하여 전력 시스템에서 페이저 신호의 주파수를 측정합니다.

예제

포트

입력

Phase (rad) — 위상각

스칼라

측정된 신호의 위상각 변동(단위: 라디안)입니다.

데이터형: single | double

출력

Freq (Hz) — 주파수

스칼라

입력 신호의 주파수(단위: Hz)입니다.

데이터형: single | double

ΔPhi (rad) — 위상각

스칼라

2*pi 불연속이 없는, 펼쳐진 위상각(단위: 라디안)입니다.

데이터형: single | double

파라미터

공칭 주파수(Hz) — 기본주파수

60 (디폴트 값) | 양의 스칼라

입력 신호의 공칭 주파수(단위: Hz)입니다.

도함수의 지상 시정수 T(초) — 필터 시정수

0.1 (디폴트 값) | [0.01,0.1] 범위의 스칼라

저역통과 필터 시정수(단위: 초)입니다.

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2018a에 개발됨

참고 항목

PMU (PLL-Based, Positive-Sequence)
