인코더 및 트랜스듀서
물리량을 전기 신호로 인코딩하고 변환하거나 그 반대로 수행합니다.
Simscape 블록
| Hall-Effect Rotary Encoder | Four-element Hall-effect rotary encoder |
| Incremental Shaft Encoder | Behavioral model that converts angular position to electrical pulses |
| Inductive Rotor Position Sensor | Inductive rotor position sensor with four inductive coils |
| Light-Emitting Diode | Exponential light-emitting diode with optical power output port |
| Peltier Device | Electrothermal cooler or thermoelectric generator |
| Photodiode | Photodiode with incident flux input port |
| Pressure Transducer | Pressure transducer that converts pressure measurement into voltage |
| PTC Thermistor | Positive temperature coefficient (PTC) thermistor |
| Resolver | Rotary transformer that measures angle of rotation |
| Strain Gauge | Deformation sensor |
| Thermistor | Negative temperature coefficient thermistor using B-parameter equation |
| Thermocouple | Sensor that converts thermal potential difference into electrical potential difference |
도움말 항목
- Essential Electrical Modeling Techniques
Apply Simscape™ modeling rules when you build electronic, mechatronic, and electrical power system networks using Simscape Electrical™.
- 3상 포트
3상 선로의 복합 포트 또는 단상 선로의 확장 포트를 사용하여 3상 블록을 연결합니다.
- Parameterizing Blocks from Datasheets
Overview of techniques used to specify block parameters to match the data from manufacturer datasheets.
추천 예제
Sense Stepper Motor Angle Using Hall Effect Encoder
Detect the angle of a stepper motor using a Hall-Effect Rotary Encoder block.
펠티어 소자를 열전 냉각기로 사용
이 예제에서는 온도가 섭씨 50도인 고온부가 있는 펠티어 소자가 냉각 모드로 동작하는 방법을 보여줍니다. 냉각 모드에서 펠티어 셀의 COP(성능 계수)는 TEC(열전 냉각기)를 통해 전달된 총 열을 전기 입력 전력으로 나눈 값입니다(COP = Qc/Pin).
Strain Gauge and Wheatstone Bridge
How to model a strain gauge and measurement amplifier. The strain gauge forms one leg of a Wheatstone bridge, which is connected to a differential amplifier. A second op-amp is then used to both amplify and apply a low-pass filter to the measurement signal. The op-amps are modeled at a system level, with the user specifying parameters such as open-loop bandwidth, gain and maximum slew rate. In this circuit, the dynamics are primarily set by the low-pass filter. The op-amp bandwidth and maximum slew rate have little impact on the step response.
서미스터로 제어되는 팬
이 모델은 기본적인 열 컴포넌트, 기계 컴포넌트, 전기 컴포넌트를 사용하여 서미스터로 제어되는 팬을 모델링하는 방법을 보여줍니다. 열 발생 장치가 시간 0에서 2와트를 생성하기 시작하고 40초 후에 20와트로 증가합니다. 이에 따라 서미스터가 가열되면서 저항이 감소하며, 이는 PWM 기준 핀의 양단 간 전압을 높입니다. 이로 인해 PWM 주파수가 증가하고, 결과적으로 평균 모터 전류가 증가하여 팬 속도가 빨라집니다. 팬 속도가 빨라지면 장치의 대류 냉각이 증가하여 장치의 온도 상승이 완화됩니다.

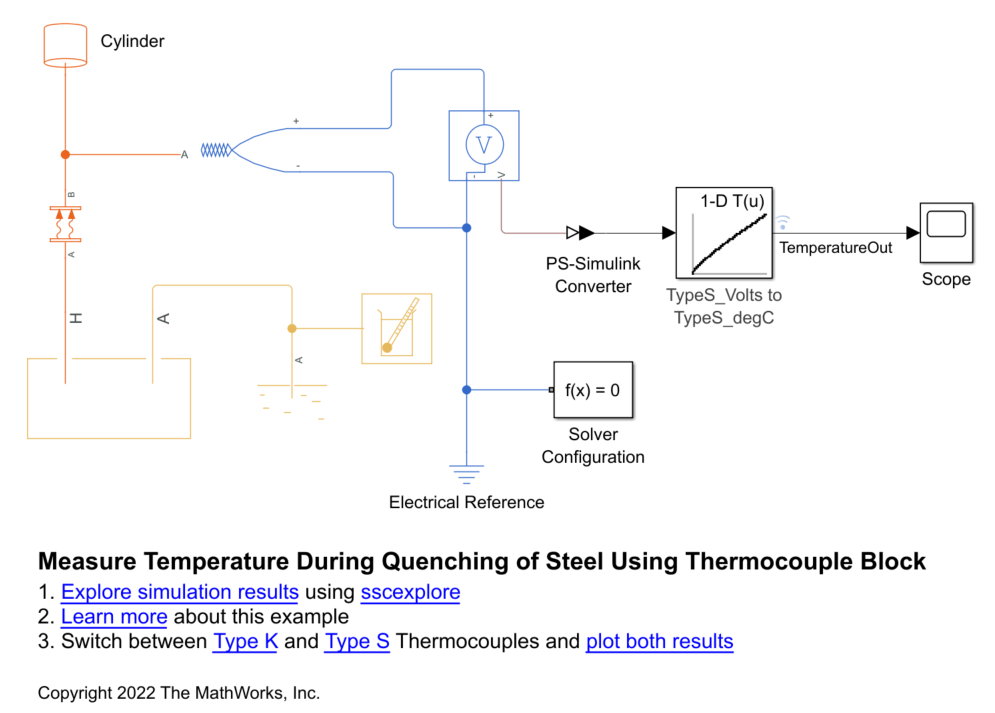

Measure Temperature During Quenching of Steel Using Thermocouple Block
Use the Thermocouple block to measure the temperature of steel during quenching. During quenching, you heat the steel to a temperature above its recrystallization temperature and then rapidly cool the steel by submerging it in liquid. Because of the high temperature, you cannot use traditional temperature measurement apparatus such as thermistor-based or semiconductor-based temperature sensors or liquid thermometers. To measure temperatures in such harsh environments, industries and laboratories employ thermocouples, which convert thermal potential difference to electrical potential difference.
